Description

Производитель: Era. КНР

Модель: UTB01

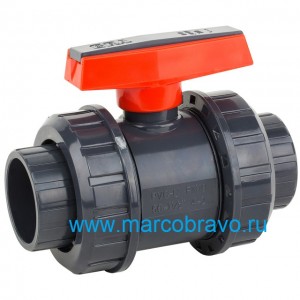

Кран шаровой разъемный Era UTB01 (д. 40 мм) — предназначен для регулирования потока воды в системах водоснабжения и в системах водоподготовки плавательных бассейнов. Подсоединение под вклейку диаметра трубы 110 мм. Кран изготовлен из ПВХ.

Габаритные размеры и деталировка крана шарового разъемного Era UTB01 (д. 40 мм):

• Размер d1 (DIN): 40 мм
• Размер d2: 32 мм
• Размер D1: 52 мм
• Размер D: 86.6 мм
• Размер I: 31 мм
• Размер L1: 161 мм
• Размер L2: 97 мм
• Размер H: 76.5 мм

 1. Шток
 2. Ручка
 3. Уплотнительное кольцо штока
 4. Накидная гайка
 5. Разъем
 6. Корпус уплотнительного кольца
 7. Уплотнительное кольцо
 8. Корпус
 9. Шар
 10. Уплотнение клапана
 11. Держатель клапана
 12. Держатель уплотнительного кольца

Технические характеристики крана шарового разъемного Era UTB01 (д. 40 мм):

• Материал: ПВХ
• Диаметр трубы: 40 мм
• Давление: 10 бар
