Производитель: Немен. Россия
Модель: SP 0
Электропривод SP 0 — предназначен для управления заслонкой Немен Ду 32-50.

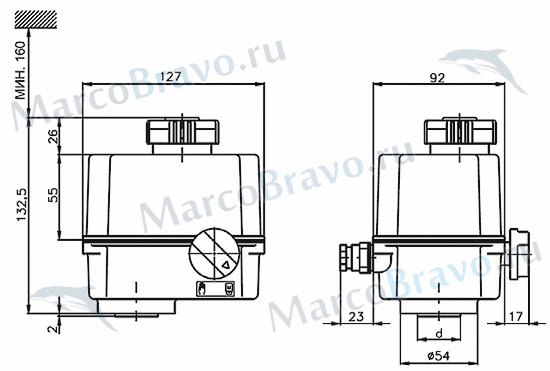

Габаритные размеры электропривода SP 0:
Технические характеристики электропривода SP 0:
- Напряжение: 220 В
- Номинальная мощность: 2.75 Вт
- Номинальный ток: 0.04 А
- Выключающий момент: 32 Н х м
- Фланец по ISO 5211: F03; F04; F05; F07
- Скорость управления: 60 с/90?
- Масса: 2.0 кг
Схема подключения электропривода SP 0:
C — конденсатор
Е1- тепловое сопротивление
F1 — тепловая защита
F2 — термический выключатель теплового сопротивления
M1 — электродвигатель
R — сопротивление
S1 — силовой выключатель “открыто”
S2 — силовой выключатель “закрыто”
S3 — позиционный выключатель “открыто”
S4 — позиционный выключатель “закрыто”
S5 — добавочный выключатель “открыто”
S6 — добавочный выключатель “закрыто”
