Производитель: Era. КНР
Модель: UTF01
Фланец Era (д. 200 мм) — предназначен для герметичного соединения труб.

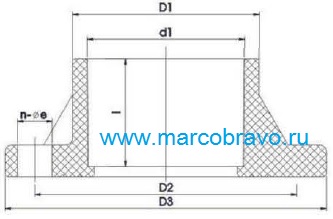

Габаритные размеры фланца с адаптером Era UTF01 (д. 200 мм):
| Размер | D1 | D2 | D3 | d1 DIN | d1 ANSI | I | n |
| 20mm(1/2) | 30 | 60.5 | 89 | 20 | 21.34 | 22 | 4-16 |
| 25mm(3/4) | 34 | 70.5 | 98 | 25 | 26.67 | 23.5 | 4-16 |
| 32mm(1) | 42.5 | 79.5 | 108 | 32 | 33.4 | 25.5 | 4-16 |
| 40mm(1-1/4) | 52 | 89.5 | 118 | 40 | 42.16 | 32 | 4-16 |
| 50mm(1-1/2) | 61.5 | 98.5 | 127 | 50 | 48.26 | 32 .5 | 4-19 |
| 63mm(2) | 76 | 120.5 | 151.5 | 63 | 60.33 | 35.8 | 4-19 |
| 75mm(2-1/2) | 89.5 | 139.5 | 177.3 | 75 | 70.03 | 41 | 4-19 |
| 90mm(3) | 107.5 | 152.5 | 191 | 90 | 88.9 | 48.5 | 4-19 |
| 110mm(4) | 130.5 | 190.5 | 228.5 | 110 | 114.3 | 58.5 | 8-19 |
| 160mm(6) | 188 | 240 | 280 | 160 | 168.3 | 132 | 8-23 |
| 200mm(8) | 238 | 296 | 330 | 200 | 219 .1 | 136 | 12-23 |
