Производитель: EMAUX. Китай
Модель: ULTP-100
Прожектор пластиковый Emaux Opus ULTP-100 — предназначен для подводного освещения плавательных бассейнов. Область применения — плавательные бассейны облицованные плиткой. Прибор устанавливается в борт бассейна и работает при безопасном сверхнизком напряжении. Корпус прожектора изготовлен из пластика.
В комплекте: галогеновая лампа (75 Вт). кабель 3.7 м (2х1.5мм2). набор креплений. светофильтры синего. зеленого и красного цветов.
Источником света прожектора является галогенная лампа. в которой нить накаливания находится в небольшой колбе. наполненной газами с добавлением галогенов. Отражатель лампы изготовлен из алюминия. что делает свет сконцентрированным и направленным.
Источником питания данного прожектора может служить щит управления или трансформатор.

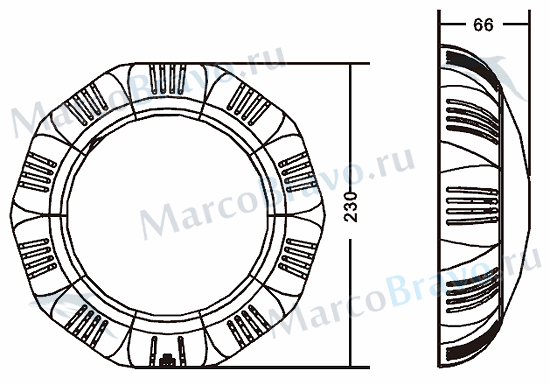

Габаритные размеры прожектора пластикового Emaux Opus ULTP-100:
Технические характеристики прожектора пластикового Emaux Opus ULTP-100:
| Параметр | Единицы измерения | Значение |
| Материал | — | пластик |
|
Напряжение |
В | 12 |
|
Тип лампы |
JC-G | |
| Допустимые отклонения напряжения от номинального значения | % | ± 3% |
| Потребляемая мощность | Вт | 75 |
| Ток | А | 8.33 |
| Класс защиты корпуса | — | IP68 |
| Масса | кг | 1.1 |
| Температура воды | ºC | +2…+40 |
| Давление. не более | бар | 0.2 |
| Сечение кабеля | мм2 | 2×1.5 |
| Световой поток | Lumen | 1550 |
| Угловой размер пучка | — | 40° |
| Световая интенсивность по оси | кд | 16500 |
| Срок службы блока с галогеновой лампы | ч | 2000 |
Деталировка прожектора пластикового Emaux Opus ULTP-100:
| No. | Артикул | Описание | Кол. |
| 1* | 01221003 | Светофильтр (Red+Green+Blue) для P100. DP100 | 1 |
| 2 | 01051059 | Рамка лицевая к прожектору TP100 | 1 |
| 3 | 03011307 | Шуруп M4*12 | 1 |
| 4 | 01040211 | Стекло прожектора | 1 |
| 5 | 02021055 | Прокладка-кольцо (резиновая) уплотнения стекла прожектора TP100 | 1 |
| 6 | 04011002 | Лампа галогеновая прожектора | 1 |
| 7 | 89040402 | Крышка контактов лампы галогеновой прожектора UL-TP100 | 1 |
| 8 | 03011331 | Шуруп M4*12 | 8 |
| 9 | 03011332 | Шуруп M4*16 | 2 |
| 10 | 01012005 | Кронштейн-фиксатор прожектора TP100 | 1 |
| 11 | 89040401 | Установ.комплект к прожектору под плёнку TP100 | 1 |
| 12 | 89040501 | Установ.комплект к прожектору под плитку TP100 | 1 |
Схема электрическая:
