Description
Производитель: PAHLEN. Швеция
Модель: JET-SWIM 2000
Гарантия: 12 месяцев

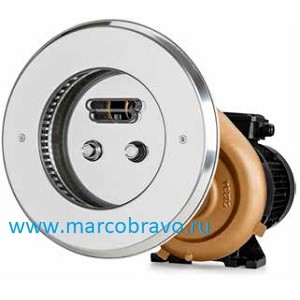

Противоток Pahlen JET-SWIM 2000 (под плёнку) — предназначен для создания искусственного течения в бассейнах с бетонными стенами. Поскольку противоток является встраиваемым. его наличие в бассейне должно быть спроектировано заранее и установка должна производиться до заполнения бассейна водой. Корпус изделия изготовлен из бронзы. Лицевая панель произведена из нержавеющей стали.
Возможности работы проивотока Pahlen JET-SWIM 2000:
1. Регулировка скорости воды на выходе
2. Руглировка направление потока воды на выходе
3. Регулировка соотношения воды и воздуха на выходе
Технические характеристики противотока Pahlen JET-SWIM 2000:
| Технические данные | Единицы измерения | Параметр |
| Производительность | м3/ч | 78 |
| Скорость воды на выходе из каждого сопла противотока | м/с | 9.55 |
| Напряжение | В | 380 |
| Потребляемая мощность | кВт | 4 |
| Диапазон регулировки срабатывания электротеплового реле | А | 6-10 |
| Номинальный ток | A | 8.3 |
| Класс изоляции | Класс 1 F | |
| Класс защиты корпуса электродвигателя | IP | 55 |
| Скорость вращения двигателя | об/мин | 2840 |
| Максимальный уровень шума. не более | дБ (А) | 70 |
| Максимальная температура воды/воздуха | °C | +60/+35 |
| Максимальное давление | бар | 2.5 |
| Диаметр всасывающего трубопровода. Не менее | мм | 75 |
| Диаметр напорного трубопровода. Не менее | мм | 75 |
| Всасывающее отверстие закладного узла противотока | 2.5 | |
| Напорное отверстие закладного узла противотока | 2.5 | |
| Вес комплекта | кг | 61 |
Комплектация противотока для бассейна Pahlen JET-SWIM 2000 (артикулы могут меняться):
1) Насос JETPUMP 4.0 кВт Pahlen (1302080)
2) Щит управления (электропакет) противотоком JET-SWIM 2000 (4.0 кВт) Pahlen (1302090)
3) Шланг резиновый армированный 2½ для присоединения к насосу JETPUMP (1274270) (2 шт)
4) Хомут шланга резинового армированного Pahlen (122427) (4 шт)
5) Ниппель (штуцер) 2½x 63 Pahlen (512287) (2 шт)
6) Обвязка противотока JET-SWIM 2000 (1302020)
7) Закладной узел противотока JET-SWIM 2000 (1302000)
Габаритные и присоединительные размеры противотока Pahlen JET-SWIM 2000:
1. Насос
2. Закладной узел противотока
3. Щит управления противотоком
4. Общая схема
Схема установки противотока Pahlen JET-SWIM 2000:
Электрическая схема:
Комплект противотока Pahlen JET-SWIM 2000 поставляется в четырёх коробках.
Размеры упаковки насоса и щита управления: прямоугольный картонный короб 710x300x370 мм
Размеры упаковки закладного узла: прямоугольный картонный короб 420x420x230 мм
Размеры упаковки обвязки противотока: прямоугольный картонный короб 420x420x130 мм
Размеры упаковки пневмопуска (щит управления) противотока: прямоугольный картонный короб 42x42x13 мм
