Производитель: Pahlen. Швеция
Модель: МF 200
Артикул товара: 11366
Теплообменник из нержавеющей стали Pahlen Maxi-Flo 200 (вертикальный. 60 кВт) — предназначен для нагрева воды и поддержания заданной температуры в бассейне объёмом до 450 м3. Изготовлен из нержавеющей кислотостойкой стали марки AISI-316L. Подходит для любого типа инсталляций (котлы. тепловые насосы. солнечные панели и др.). Для увеличения теплопередачи используются 37 цельнотянутых труб с распределителями потока. Теплообменники Pahlen Maxi-Flo 200 могут быть соединены в батарею соединительной муфтой.
Обычно. для подсоединения к системе водоснабжения бассейна. вместе с данным товаром приобретают — Муфта разъемная с вставкой из нержавеющей стали (д. 50-1 1/2) и Заглушка к термостату с внутренней резьбой (д. 50 мм).
Теплообменник из нержавеющей стали Pahlen Maxi-Flo 200 (вертикальный. 60 кВт) представляет собой циллиндрический сварной кожух. в котором установлены трубки для теплоносителя. С помощью насоса фильтра вода из бассейна попадает в теплообменник. При контакте воды с трубками происходит передача тепловой энергии. Таким образом вода в бассейне нагревается. Если температура воды становится выше установленного значения на термостате. срабатывает автоматическая блокировка подачи воды в теплообменник.

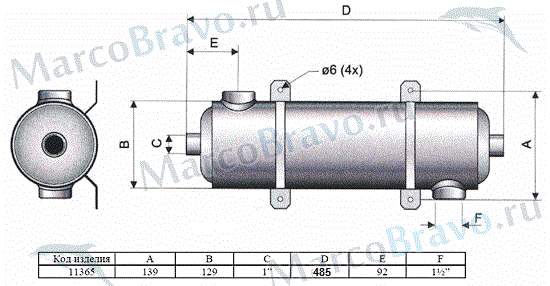

Габаритные размеры теплообменника из нержавеющей стали Pahlen Maxi-Flo 200 (вертикальный. 60 кВт):
Технические характеристики теплообменника из нержавеющей стали Pahlen Maxi-Flo 200 (вертикальный. 60 кВт):
- Материал корпуса: кислотостойкая нержавеющая сталь AISI 316L
- Материал спирали: кислотостойкая нержавеющая сталь AISI 316L
- Мощность: 60 кВт. 51.000 ккал/час
- Первичный контур: 30 л/мин
- Максимальное давление. первичный контур: 10 бар
- Гидравлическое сопротивление. первичный контур: 0.15 м
- Вторичный контур: 250 л/мин
- Максимальное давление. вторичный контур: 5 бар
- Гидравлическое сопротивление. вторичный контур: 1.4 м
- Подсоединение. бойлер: 1 HР
- Подсоединение. бассейн: 1 1/2 ВР
- Содержание хлора: макс. 3 мг/л (ррm)
- Содержание хлоридов: макс. 250 мг/л
- Водородный показатель рН: 7.2-7.8
- Щёлочность: 60-120 мг/л (ррm)
- Кальциевая жёсткость: 200-1000 мг/л (ррm)
- Макс. температура: 130°C
Мощность указана при разнице температур в контурах 60°С
Комплектация теплообменника из нержавеющей стали Pahlen Maxi-Flo 135 (вертикальный. 40 кВт):
1. Теплообменник 60 кВт Pahlen MF200: 1 шт
2. Хомут крепления теплообменника: 2 шт
3. Кронштейн крепления теплообменника: 2 шт
Место подключения теплообменника в контуре системы водоподготовки бассейна:
Схема движения воды:
Размеры упаковки: прямоугольный картонный короб 510x170x140
