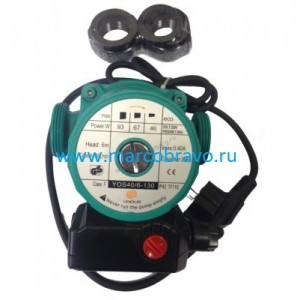

Модель: YOS 40/6-130
Циркуляционный насос YOS 40/6-130 (1») — предназначен для перекачивания рабочих жидкостей в системах подогрева воды. Область применения плавательные бассейны и системы отопления. Насос перекачивает только чистые. невязкие и неагрессивные жидкости. которые не содержат твердых частиц и волокон. так как насос не имеет префильтра.
Технические характеристики циркуляционного насоса YOS 40/6-130:
| Наименование параметра | Ед.изм. | Значение параметра |
| Напряжение питания | В | ~ 220 |
| Допустимые отклонения напряжения питания от номинального значения | % | ± 4% |
| Рекомендуемый расход воды | л/мин | 50 |
| Высота подъёма воды максимальная | метр. | 6 |
| Кол-во скоростей вращения вала насоса | — | 3 |
| Потребляемая мощность | Вт | 46/67/93 |
| Ток потребления | А | 0.4 |
| Класс изоляции | — | Класс F |
| Класс защиты корпуса электродвигателя | — | IP 42 |
| Масса (нетто) | кг | 2.9 |
| Масса (брутто) | кг | 3.1 |
| Температура окружающего воздуха | ºС | от +10 до +40 |
| Влажность окружающего воздуха. не более | % | 60 |
| Температура перекачиваемой жидкости | ºС | от +2 до +110 |
| Средняя рабочая температура жидкости | ºС | 60 |
| Давление в системе. не более | бар | 10 |
| Давление во всасывающем патрубке. не менее | бар | 1.08 |
Габаритные и присоединительные размеры циркуляционного насоса YOS 40/6-130:
| Размеры. мм | |||||||
| L1 | L2 | L3 | H1 | H2 | B1 | B2 | G |
| 180 | 236 | 290 | 32 | 102 | 75 | 51 | 1-1½ |
Схема подключения насоса YOS 40/6-130 к системе электроснабжения:
| Поз | Наименование |
| A0 | Щит распределительный |
| A1 | Щит управления фильтровальной установкой* |
| M1 | Насос фильтровальной установки |
| SK | Термостат |
| YA | Клапан Электромагнитный |
| M2 | Циркуляционный насос Grundfos UPS 25-40 180 |
| QF1 | Выключатель автоматический 4-х пол. |
| QF2 | Устройство защитного отключения УЗО 4 пол. |
| QF3 | Выключатель автоматический 1 пол. АВВ S 231R C6 |
| KL1 | Контактор |
Размеры упаковки: прямоугольный картонный короб 195x140x140 мм
