Description
Производитель: Glong. КНР
Модель: BTP-2200BT

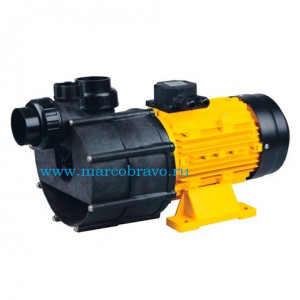

Самовсасывающий насос без префильтра Glong BTP-2200B – предназначен для циркуляции воды в системах бассейнов. таких как: противотоки. гидромассаж. водопады.
Особенности конструкции насоса Glong BTP-2200B — это одноступенчатый центробежный насос с горизонтальным расположением вала и рабочим колесом (крыльчаткой) одностороннего входа.
Перед корпусом насоса стоит ёмкость для воды. которая и обеспечивает (при наличии в ней воды) функцию самовсасывания.
В асинхронный двигатель насоса встроена автоматическая система отключения при перегреве (для однофазных версий). Корпус насоса с предкамерой и диффузора изготовлены из термостойкого полипропилена со стекловолокном. крыльчатка из материала Noryl. металлокерамический сальник и вал двигателя — из нержавеющей стали марки AISI 420. уплотнительные кольца из Luranyl. Корпус двигателя из алюминия L-2521. обмотки пропитанные эпоксидной смолой. Модель отличается низким потреблением электроэнергии и малошумной работой.
Принцип работы насоса Glong BTP-2200B — жидкость под воздействием центробежного вращения крыльчатки выходит из него с более высоким давлением и большей скоростью. чем на входе. В корпусе насоса выходная скорость преобразуется в давление перед выходом жидкости из насоса. Внимание! Работа насоса без воды более 10 секунд перегревает сальник (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланца) насоса. что приведёт к течи воды.
Технические характеристики насоса Glong BTP-2200B:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Напряжение питания |
В
|
~ 380
|
| Ток потребления |
А
|
4.9
|
| Производительность при высоте 9 метров |
м3
|
33 |
| Рабочие обороты |
об/мин
|
2850
|
| Потребляемая мощность | кВт |
3.6
|
| Выходная мощность | кВт/л.с |
3.0 / 4.0
|
| Класс изоляции |
—
|
Класс F
|
| Класс защиты корпуса электродвигателя |
—
|
IP 55
|
| Масса насоса |
кг
|
|
| Температура окружающего воздуха |
ºС
|
+10…+35
|
| Влажность окружающего воздуха. не более |
%
|
95
|
| Температура воды. не более |
ºС
|
50
|
| Давление. не более |
бар
|
2.5
|
| Диаметр всасывающего трубопровода. Не менее |
мм
|
63
|
| Диаметр напорного трубопровода. Не менее |
мм
|
63
|

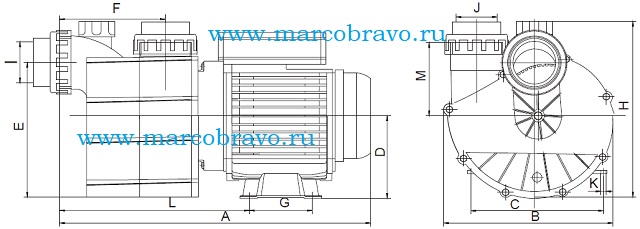

Габаритные размеры насоса Glong BTP-2200B. мм:
| A | B | C | D | E | F | G | H | I. J | L | K |
| 480 | 256 | 124/140 | 145 | 206 | 161 | 125 | 278 | 63 | 263 |
4-8 |

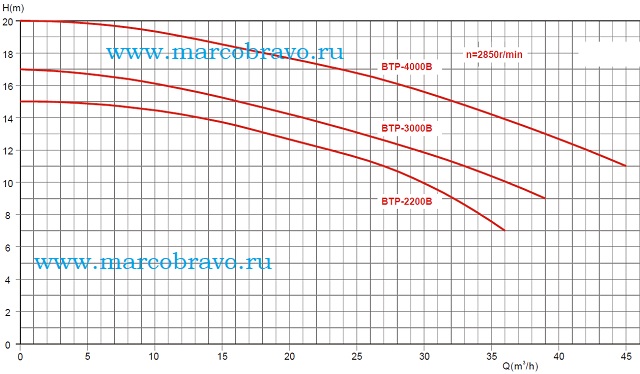

Характеристики производительности насоса Glong BTP-2200B:
| L/min | 0 | 150 | 250 | 350 | 450 | 550 |
| m3/h | 0 | 9 | 15 | 21 | 27 | 33 |
| H(m) | 15 | 14.5 | 13.5 | 12.5 | 11 | 9 |
Рекомендованная установка насоса Glong BTP-2200B:

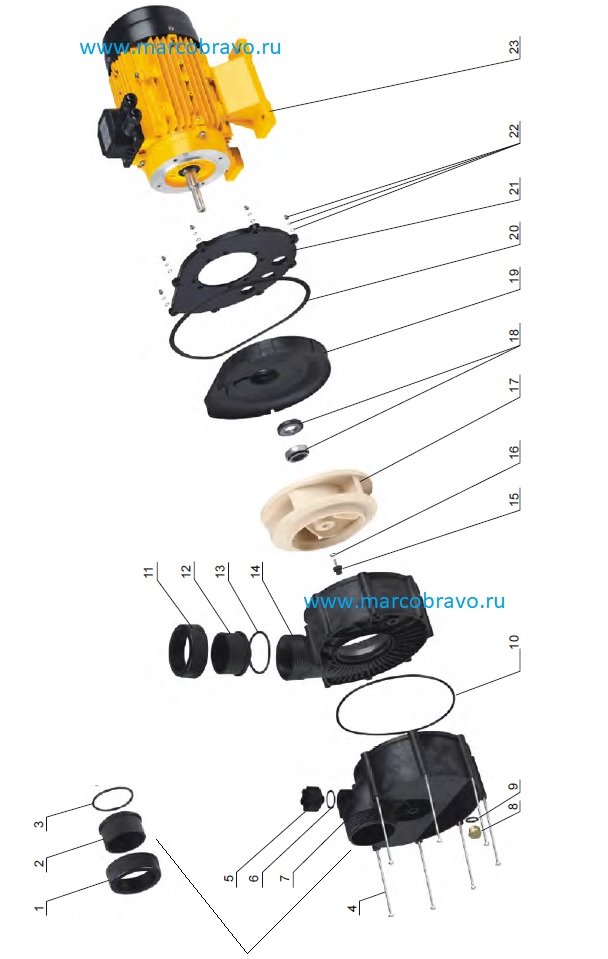

Деталировка насоса Glong BTP-2200B. выбор запасных частей:
| Поз. | Описание | Артикул | Кол |
| 1. 11 |
Гайка муфты подсоединения насоса Glong BTP-2200/3000/4000 |
2 | |
| 2. 12 |
Патрубок (вход) насоса Glong BTP-2200/3000/4000 |
2 | |
| 3. 13 |
Уплотнительное кольцо патрубка (вход) насоса Glong BTP-2200/3000/4000 |
2 | |
| 4. 22 |
Болты с гайками и шайбами корпуса насоса |
7 | |
| 5. 6 |
Заливная пробка+уплот.кольцо |
1 | |
| 7 | Предкамера насоса | ||
| 8. 9 |
Сливная пробка с сальником |
1 | |
| 10 |
Уплотнительное кольцо предкамеры и корпуса насоса |
1 | |
| 15 | 1 | ||
| 17 | BTP2200-20 | ||
| 17 | BTP3000-20 | ||
| 17 | BTP4000-20 | 1 | |
| 18 |
Сальник-торцевое уплотнение для насосов FCP-2200A/3000A/4000A |
1 | |
| 19 |
Крышка корпуса насоса |
||
| 20 |
Резиновое уплотнение задней крышки помпы насоса Glong BTP-2200/3000/4000 |
||
| 21 | Фланец насоса | 1 | |
| 23 | Электродвигатель |
