Description
Производитель: Speck. Германия
Артикул товара: 270.4700.000 / 2704700000
Гарантийный срок: 12 месяцев
Насос с префильтром Speck BADU FA 21-50/36 — циркуляционный насос. предназначенный исключительно для перекачивания воды в системах фильтрации плавательных бассейнов. Оснащен фильтром грубой отчистки (объем 8 литров). Размер сита корзины префильтра — 3.4×3.2 мм.
Пластмассовые части корпуса изготовлены из полипропилена PP GF 30. армированного стекловолокном обладающим коррозиционной стойкостью к агресивной среде воды плавательного бассейна. В корпусе насоса отсутствуют вставки.
Насос SPECK BADU FA 21-50/36 — это насос моноблочного типа с раздельным корпусом префильтра. Вал электродвигателя полностью защищен от контакта с водой. Для нормальной работы насоса необходим постоянный приток перекачиваемой воды. Насос устанавливается на уровне воды или ниже. Насосы могут быть использованы в воде с концентрацией соли до 0.5%.
Материалы частей насоса
Корпус насоса BADU 21-80 — PPE GF 30. BADU 21-50 и BADU 21-60 — PP GF 30
Корпус префильтра — PP TV 40
Крышка префильтра. прозрачная — PC
Крышка корпуса PPE GF 30
Крестовые ручки — PA 6 GV
Корзина префильтра — PP
Сальник-торцевой уплотнитель — углерод / керамика / NBR
Винты: нержавеющая сталь 1.4301
Крыльчатка: PP GF 30 (BADU FA 21-50 / 36) / POM GF 30 (BADU FA 21-60 / 45. BADU FA 21-80 / 56)
Гайка крыльчатки PP GF 30
Износостойкое кольцо: нержавеющая сталь 1.4301
Вал двигателя: нержавеющая сталь 1.4057
Технические характеристики насоса Speck BADU FA 21-50/36:
| Технические данные | Единицы измерения | Параметр |
| Производительность при 10 метрах | м3/ч | 36 |
| Напряжение питания | В | 3~ Y/Δ 400/230 V |
| Потребляемая мощность | кВт | 2.7 |
| Выходная мощность | л/с | 2.2 |
| Ток потребления | A | 4.60/8.00 |
| Степень защиты двигателя | IP | 55 |
| Изоляция класса | F | |
| Скорость вращения двигателя | об/мин | 2850 |
| Максимальный уровень шума. не более (1 метр) | дБ (А) | 73.6 |
| Максимальная температура воды | °C | 40 (60) |
| Максимальное давление | бар | 2.5 |
| Рекомндуемый диаметр труб входа/выхода | мм | Ø90/90 |
| Подсоединение входа/выхода | дюйм /мм | 3” / 63 |
| Вес | кг | 28.5 |
| Объём упаковки | м3 |
Габаритные размеры насоса Speck BADU FA 21-50/36. мм:
График производительности насоса Speck BADU FA 21-50/36:

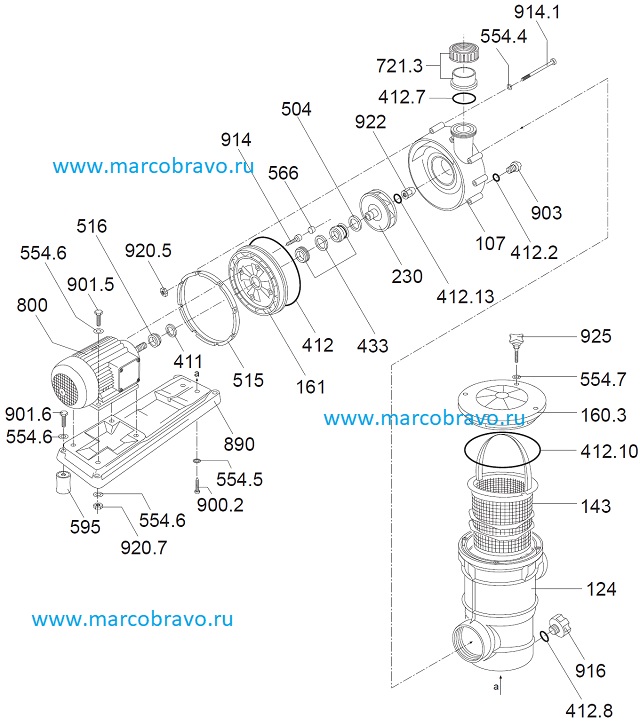

Деталировка насоса Speck BADU FA 21-50/36 + FA 21-60/45. выбор запасных частей:
| Позиция | Кол.. | Описание | Артикул |
| 107 | 1 | Delivery casing. with thread connection | 2923.610.731 |
| for BADU FA 21-50/36 | |||
| for BADU FA 21-60/45 | 2923.610.732 | ||
| 124 | 1 | Strainer tank. separate. Rp 3 x Rp 2 3/4 | 2920.912.403 |
| 143 | 1 | Strainer basket with handle | 2920.914.300 |
| 160.3 | 1 | Lid for strainer tank | 2920.916.000 |
| 161 | 1 | Gland housing | 2923.616.100 |
| 230 * | 1 | Impeller | 2923.623.023 |
| dia = 125 mm. b = 12 mm. for BADU FA 21-50/36 | |||
| dia = 121 mm. b = 20 mm. for BADU FA 21-60/45 | 2923.123.034 | ||
| 411 | 1 | Sealing ring. 14 x 22 x 1.5 mm | 2923.141.100 |
| 412 | 1 | O-ring for gland housing. 164.47 x 5.33 mm | 2920.141.220 |
| 412.2 | 1 | O-ring for drain plug G 1/4. 12 x 2.5 mm | 2923.541.220 |
| 412.7 | 1 | O-ring for outlet connection. 67 x 4 mm | 2923.641.270 |
| 412.8 | 1 | O-ring for drain plug G 3/4. 24 x 3.5 mm | 2922.041.230 |
| 412.10 | 1 | O-ring for lid. 185 x 6 mm | 2920.941.210 |
| 412.13 | 1 | O-ring for impeller nut.16.9 x 2.75 mm. Viton | 2923.541.222 |
| 433 | 1 | Mechanical seal cpl.. 20 mm | 2920.343.310 |
| 504 | 1 | Spacer ring. for BADU FA 21-50/36 | 2923.650.400 |
| 515 | 1 | Clamping ring. aluminium | 2923.651.500 |
| 516 | 1 | V-ring. V 20 S | 2921.151.600 |
| 554.4 | 8 | Washer. dia = 6.4 mm. A 2 | 5871.250.601 |
| 554.5 | 4 | Washer. dia = 4.3 x 12 mm. A 2 | 5879.021.040 |
| 554.6 | 16 | Washer. dia = 8.4 x 24 mm. A 2 | 5879.021.080 |
| 554.7 | 4 | Washer. dia = 10.5 mm. A 2 | 5871.251.000 |
| 566 | 4 | Rubber plug | 2923.456.600 |
| 595 | 4 | Rubber buffer. 40 x 40 mm. M 8 | 5074.304.040 |
| 721.3 | 1 | Union. outlet side. consisting of: Union nut for glue socket dia = 63 mm | 5863.374.081 |
| 1 | Glue socket dia = 63 mm | 5863.390.064 | |
| 800 ** | 1 | Three-phase motor. 400/230 V | 2940.220.001 |
| 2.20 kW. for BADU FA 21-50/36 | |||
| 2.60 kW. for BADU FA 21-60/45 | 2940.260.003 | ||
| 890 *** | 1 | Base plate. ABS. black | 2920.989.001 |
| 900.2 | 4 | Pan-head screw. 4 x 20. A 2 | 5879.991.420 |
| 901.5 | 4 | Hexagon head bolt. M 8 x 30. A 2 | 5879.330.830 |
| 901.6 | 4 | Hexagon head bolt. M 8 x 16. A 2 | 5879.330.816 |
| 903 | 1 | Drain plug. G 1/4 | 2923.591.201 |
| 914 | 4 | Hexagon socket screw. M 8 x 16. A 2 | 5879.120.816 |
| 914.1 | 8 | Hexagon socket screw. M 6 x 97. A 2 | 2920.191.000 |
| 916 | 1 | Drain plug. G 3/4. red | 2922.091.600 |
| 920.5 | 8 | Hexagon nut. M 6. A 2 | 5879.340.600 |
| 920.7 | 4 | Hexagon nut. M 8. A 2 | 5879.340.810 |
| Поз. | Кол.. | Описание | Артикул |
| 922 | 1 | Impeller nut. M 12 | 2923.592.202 |
| 925 | 4 | Knob. cpl. with stud screw M 10 | 2920.992.501 |
| 721.3 | 1 | Union. 63 mm. consisting of: 1 x glue socket and1 x union nut for glue socket | 2300.031.000 |
| * | If ordering an impeller we will includeparts 412.13 and 922 at an additional cost. | ||
| ** | When ordering a replacement motor for pumps built before 12/11. parts 890 and 901.5 must also be ordered. | ||
| *** | When ordering a replacement base plate for pumps built before 12/11. 4 washers (article no. 2920.955.000) must also be ordered. |
