Description
Производитель: Pahlen. Швеция
Артикул товара: 112221 Т400

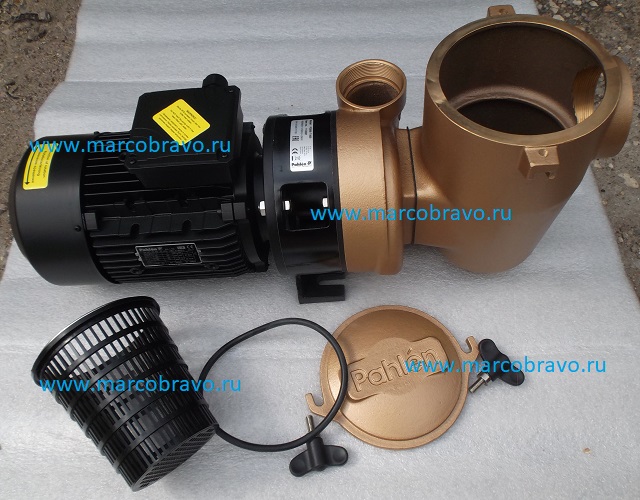

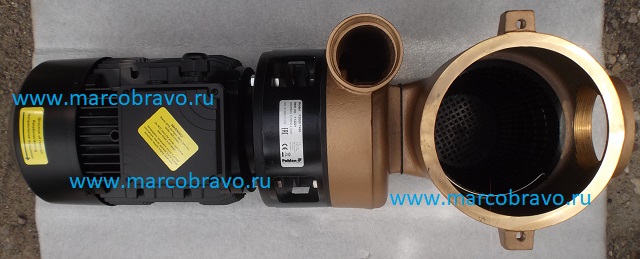

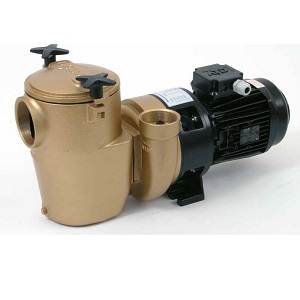

Насос с префильтром PAHLEN P2000 — предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов. Корпус насоса и крыльчатка изготовлены из бронзы. Вал выполнен из кислотостойкой нержавеющей стали. Префильтр изготовлен из бронзы. а съемная фильтровальная корзина из композитного материала. В модели предусмотрена сливная пробка предназначенная для опорожнения насоса (например. для зимней консервации). Мотор и префильтр соединены в одном блоке. Для нормальной работы насоса необходим постоянный приток перекачиваемой воды.
Габаритные размеры насоса PAHLEN P2000 (75 м3/ч. 400/690В):

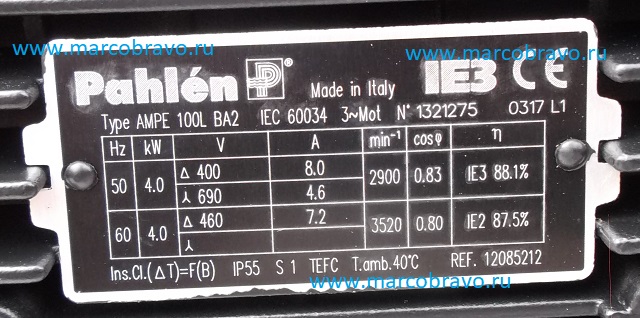

Технические характеристики насоса PAHLEN P2000 (75 м3/ч. 400/690В):
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Производительность насоса | м3/ч | 75 |
| Напряжение |
В
|
400/690
|
| Частота |
Гц
|
50
|
| Мощность |
кВт
|
4.0
|
| Потребляемый ток |
А
|
7.8
|
| Фазы |
—
|
3
|
| Присоединение (вход) |
—
|
ВР 3
|
| Присоединение (выход) | — | ВР 2 1/2 |
Гидравлические характеристики насоса PAHLEN P2000 (75 м3/ч. 400/690В):

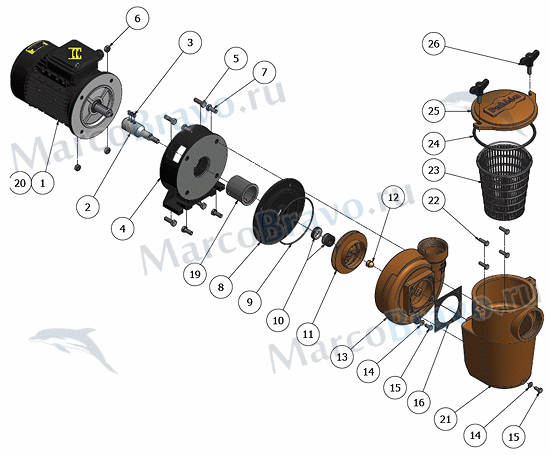

Деталировка насоса PAHLEN P2000 (75 м3/ч. 400/690В):
|
Позиция
|
Название детали
|
Артикул
|
|
1
|
Трехфазный мотор 4.0 кВт |
631270
|
|
2+3
|
Вал с винтами |
636001
|
|
4+19
|
Задняя крышка + защитный кожух вала |
636003
|
| 5+6+7+22 | Сборочный набор (винты и гайки) | 636002 |
|
8+9+10
|
Пластина подшипника + кольцевой уплотнитель + подшипник |
636004
|
| 9+10 | Кольцевой уплотнитель + подшипник | 631000 |
|
10
|
Сальник | 631001 |
|
11+12
|
Рабочее колесо + колпачковая гайка M12 | 631005 |
| 13+16 | Корпус помпы насоса + уплотнитель | 631006 |
| 14+15 | Сливная пробка M8x12 | 631002 |
| 16 | Уплотнитель | 631007 |
|
21+16+22
|
Корпус префильтра + уплотнитель + винты 4 шт |
631009
|
|
23
|
Корзина префильтра |
631030
|
| 24+25 | Кольцевой уплотнитель + крышка | 631012 |
| 24 | Кольцевой уплотнитель | 631011 |
| 26 | Винт-барашек M10 (2 шт) | 631013 |
|
1-12+20
|
Двигатель насоса 4.0 кВт (в комплекте) |
51507-01
|
