Description
Производитель: Hayward. Франция
Артикул: SP32201

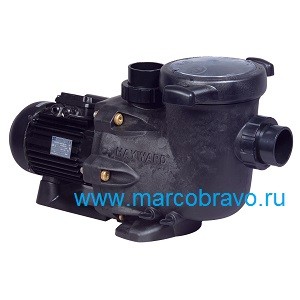

Самовсасывающий циркуляционный насос Hayward Tristar SP32201 (25 м3/ч. 220В) — предназначен для перекачивания воды в системах плавательных бассейнов. конструкция и комплектующие позволяют экономить до 30% энергии без потери производительности. Чаще всего используется в качестве прокачивающего насоса систем СПА и фильтровальных установок бассейнов. Hayward Tristar – это одноступенчатый насос с горизонтальным расположением вала и электрическим приводом. Для нормальной работы насоса необходим постоянный приток перекачиваемой воды. Корпус насоса. опорный узел. основание и диффузор изготовлены из усиленного стекловолокном полипропилена. вал двигателя — из нержавеющей стали. Насос Hayward Tristar собран из полностью разборных узлов. что позволяет его оперативно и без особых затрат отремонтировать.
Габаритные и присоединительные размеры насоса Hayward Tristar SP32201. А=260мм:
Технические характеристики насоса Hayward Tristar SP32201:
|
Наименование параметра
|
Ед.изм.
|
Значение параметра
|
| Производительность при напоре 10 метров | м3/ч | 25 |
| Напряжение |
В
|
~ 220/50 Гц
|
| Допустимые отклонения напряжения питания от номинального значения |
%
|
± 4%
|
| Мощность. номинальная/максимальная |
кВт
|
1.16-1.5
|
| Ток |
А
|
7.25
|
| Скорость вращения двигателя | об/мин | 2900 |
| Уровень шума. не более |
дБ
|
70
|
| Класс защиты корпуса электродвигателя/класс изоляции |
—
|
IPX5/F
|
| Масса |
кг
|
14
|
| Температура окружающего воздуха не выше |
ºС
|
+40
|
| Влажность окружающего воздуха. не более |
%
|
60
|
| Температура воды. не более |
ºС
|
40
|
| Давление. не более |
бар
|
—
|
| Диаметр подключения под вклейку |
мм
|
63
|
| Резьба всасывающего трубопровода | дюйм | — |
| Диаметр подключения под вклейку |
мм
|
63
|
| Резьба напорного трубопровода | дюйм | — |
Напорные характеристики насоса Hayward Tristar SP32201:
Деталировка насоса Hayward Tristar SP32201. выбор запасных частей:
|
Поз |
Наименование |
Артикул |
| 1а | Крышка префильтра насоса Hayward Tristar | SPX3200DLS |
| 1б | Фуфта крышки префильтра насоса Hayward Tristar | SPX3200DLSB |
| 2 | Уплотнительное кольцо крышки префильтра насоса Hayward Tristar | SPX3200S |
| 3 | Корзина префильтра насоса Hayward Tristar | SPX3200M |
| 4 | Корпус насоса Hayward Tristar | SPX3200A |
| 5 | Сливная пробка. 2 шт | SPX4000FG |
| 6 | Комплект болтов | SPX3200Z211 |
| 7 | Уплотнительное кольцо диффузора насоса Hayward Tristar | SPX4000Z1 |
| 8 | Комплект болтов диффузора (х2) | SPX3200Z8 |
| 9 | Диффузор насоса Hayward Tristar | SPX3200B3 |
| 10 | Болт крепления крыльчатки насоса Hayward Tristar | SPX3200Z1 |
| 11 | Втулка крыльчатки насоса Hayward Tristar | SPX3021R |
| 12 | Крыльчатка насоса Hayward Tristar SP32203/SP32201 | SPX3220C |
| 13 | Комплект сальников насоса Hayward Tristar | SPX3200SA |
| 14 | Прокладка фланца (корпуса) насоса Hayward Tristar | SPX3200T |
| 15 | Фланец корпуса насоса Hayward Tristar | SPX3200E |
| 2+7+13+14 | Комплект прокладок насоса Hayward Tristar | SPX3200GS |
| 16 | Комплект болтов | SPX3200Z3 |
| 17 | Комплект болтов | SPX3200Z5 |
| 18 | Электродвигатель насоса Hayward Tristar SP32201 | SPX1500MSF |
| 19 | Кронштейн опоры двигателя насоса Hayward Tristar | SPX3200GA |
| 20 | Сальник провода питания | SPX1100PE |
| 21а | Комплект фитингов 50 мм | SP2700UNKIT50 |
| 21б | Комплект фитингов 63 мм | SP3200UNKIT63 |
| 22 | Уплотнительное кольцо. 2шт | SPX3200UG |
| 23 | Блок управления насоса Hayward Tristar (в данной модели не применяется) | SPX1100ELVST/ SPX1100ELVSTD |
| 24 | Панель управления с ЖКИ индикатором насоса Hayward Tristar | SPX1100INTVS/ SPX1100INTVST/ SPX1100INTVSTD |
| Конденсатор насосов SP32161 / SP32201 | CB0003 | |
| Вентилятор насосов SP3205 / SP3208 / SP3211 / SP3216 / SP3216VS / SP3216VST | V0004 | |
| Кожух вентилятора насосов SP3205 / SP3208 / SP3211 / SP3216 | CVX0241 |
