Производитель: Pahlen. Швеция
Артикул товара: 112211 T220

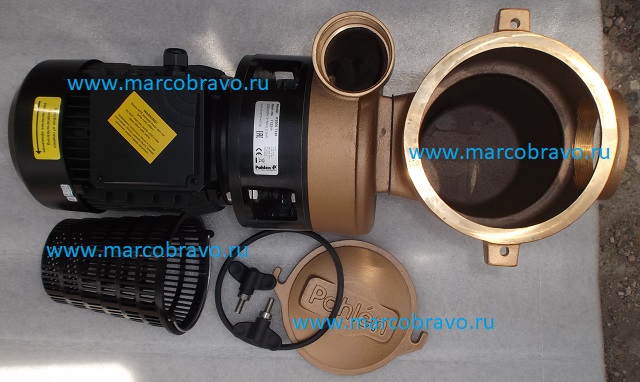

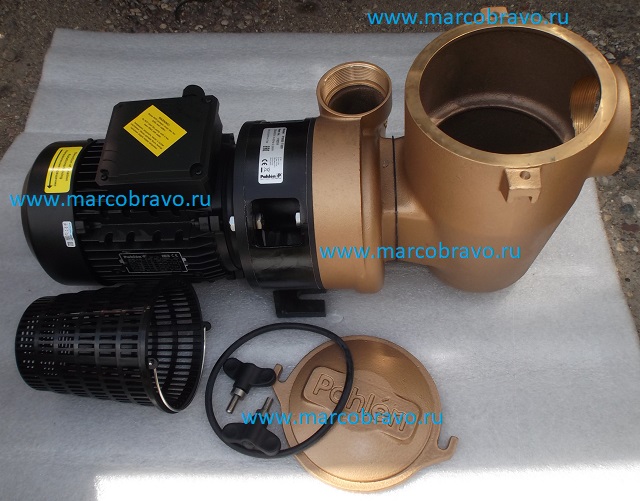

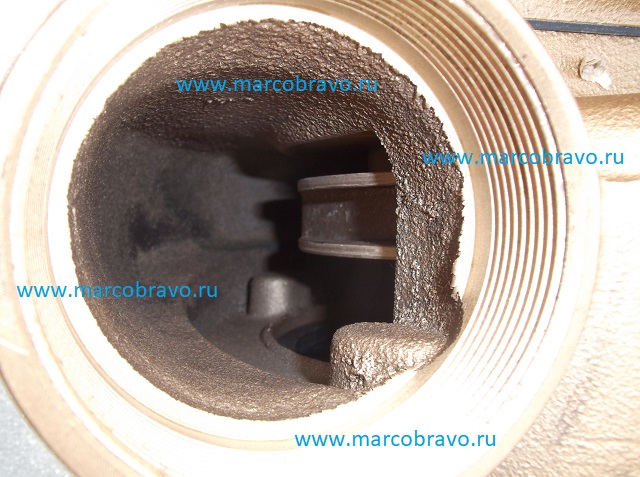

Насос с префильтром PAHLEN P2000 2.2 кВт — предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов. Корпус насоса и крыльчатка изготовлены из бронзы. Вал выполнен из кислотостойкой нержавеющей стали. Префильтр изготовлен из бронзы. а съемная фильтровальная корзина из композитного материала. В модели предусмотрена сливная пробка предназначенная для опорожнения насоса (например. для зимней консервации). Мотор и префильтр соединены в одном блоке. Для нормальной работы насоса необходим постоянный приток перекачиваемой воды.
Габаритные и присоединительные размеры насоса PAHLEN P2000 2.2 кВт (45 м3/ч. 230/400В):
Технические характеристики насоса PAHLEN P2000 2.2 кВт (45 м3/ч. 230/400В):
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Производительность насоса при напоре 10 метров | м3/ч | 45 |
| Напряжение |
В
|
230/400
|
| Защита |
Ip55
|
|
| Частота |
Гц
|
50
|
| Обороты мотора |
об/мин
|
2880
|
| Мощность входная/выходная |
кВт
|
2.61/2.26
|
| Ток (при 230 В) |
А
|
8.3
|
| Ток (при 400 В) | А | 4.8 |
| Фазы |
—
|
3
|
| Присоединение (вход) |
—
|
ВР 3
|
| Присоединение (выход) | — | ВР 2 1/2 |
| Макс.температура воды | гр | 45 |
Гидравлические характеристики насоса PAHLEN P2000 2.2 кВт (45 м3/ч. 230/400В):
Деталировка насоса PAHLEN P2000 2.2 кВт (45 м3/ч. 230/400В):
|
Позиция
|
Название детали
|
Артикул
|
|
1
|
Трехфазный мотор 2.2 кВт |
631266
|
|
2+3
|
Вал с винтами |
636001
|
|
4+19
|
Задняя крышка + защитный кожух вала |
636003
|
| 5+6+7+22 | Сборочный набор (винты и гайки) | 636002 |
|
8+9+10
|
Пластина подшипника + кольцевой уплотнитель + подшипник |
636004
|
| 9+10 | Кольцевой уплотнитель + подшипник | 631000 |
|
10
|
Подшипник |
631001
|
|
11+12
|
Рабочее колесо + колпачковая гайка M12 | |
| 13+16 | Корпус помпы насоса + уплотнитель | 631006 |
| 14+15 | Сливная пробка M8x12 | 631002 |
| 16 | Уплотнитель | 631007 |
|
21+16+22
|
Корпус префильтра + уплотнитель + винты 4 шт |
631009
|
|
23
|
Корзина префильтра |
631030
|
| 24+25 | Кольцевой уплотнитель + крышка | 631012 |
| 24 | Кольцевой уплотнитель | 631011 |
| 26 | Винт-барашек M10 (2 шт) | 631013 |
|
1-12+20
|
Двигатель насоса 2.2 кВт (в комплекте) |
515061-01
|
