Description
Производитель: Glong. КНР
Модель: FCP-2200A 220В

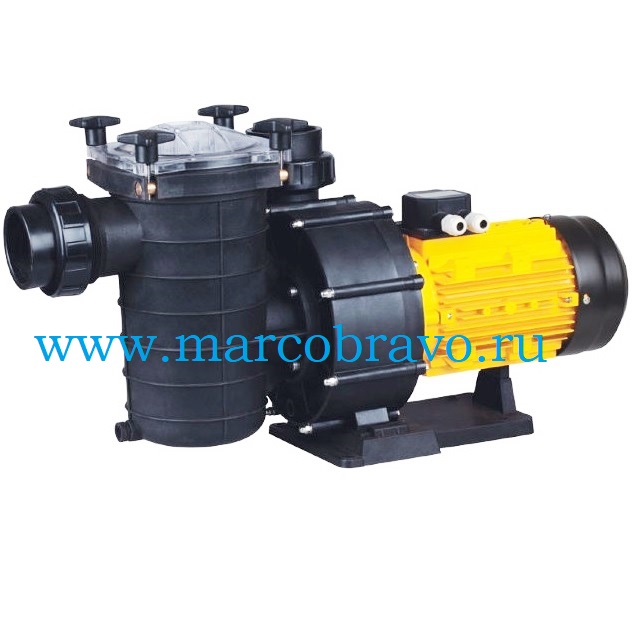

Самовсасывающий насос с префильтром Glong FCP-2200A – предназначен для циркуляции воды в фильтрационных системах бассейнов. высота установки не более 2 метров над зеркалом воды.
Особенности изготовления насоса Glong FCP-2200A — это одноступенчатый центробежный насос с горизонтальным расположением вала и рабочим колесом (крыльчаткой) одностороннего входа. Насос оснащен фильтром грубой очистки с прозрачной крышкой на 4-х быстросъёмных болтах баращках. быстросъёмной. В асинхронный двигатель насоса встроена автоматическая система отключения при перегреве (для однофазных версий). Корпус префильтра и диффузора изготовлены из термостойкого полипропилена со стекловолокном. крыльчатка из материала Noryl. металлокерамический сальник и вал двигателя — из нержавеющей стали марки AISI 420. уплотнительные кольца из Luranyl. Корпус двигателя из алюминия L-2521. обмотки пропитанные эпоксидной смолой. Модель отличается низким потреблением электроэнергии и малошумной работой.
Принцип работы насоса Glong FCP-2200A — жидкость под воздействием центробежного вращения крыльчатки выходит из него с более высоким давлением и большей скоростью. чем на входе. В корпусе насоса выходная скорость преобразуется в давление перед выходом жидкости из насоса. Внимание! Работа насоса без воды более 10 секунд перегревает сальник (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланца) насоса. что приведёт к течи воды.
Технические характеристики насоса Glong FCP-2200A:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Напряжение питания |
В
|
~ 220
|
| Ток потребления |
А
|
15
|
| Производительность при высоте 12-10 метров |
м3
|
26.5 — 44 |
| Рабочие обороты |
об/мин
|
2850
|
| Потребляемая мощность | кВт |
2.8
|
| Выходная мощность | кВт/л.с |
2.2 / 3.0
|
| Класс изоляции |
—
|
Класс F
|
| Класс защиты корпуса электродвигателя |
—
|
IP 55
|
| Масса насоса |
кг
|
|
| Температура окружающего воздуха |
ºС
|
+10…+35
|
| Влажность окружающего воздуха. не более |
%
|
95
|
| Температура воды. не более |
ºС
|
50
|
| Давление. не более |
бар
|
2.5
|
| Диаметр всасывающего трубопровода. Не менее |
мм
|
75
|
| Диаметр напорного трубопровода. Не менее |
мм
|
75
|
Габаритные размеры насоса Glong FCP-2200A. мм:
| L | L2 | H | H1 | H2 | DN1 | DH2 |
| 653 | 310 | 319 | 286 | 156 | 75 | 75 |
Характеристики производительности насоса Glong FCP-2200A:
| L/min | 0 | 333 | 500 | 666 | 833 |
| m3/h | 0 | 20 | 30 | 40 | 50 |
| H(m) | 13 | 12.6 | 11.8 | 10.6 | 9 |
Рекомендованная установка насоса Glong FCP-2200A:
Деталировка насоса Glong FCP-2200A. выбор запасных частей:
| Поз. | Описание | Артикул | Кол |
| 1 | Болт крышки префильтра | 4 | |
| 2 | 1 | ||
| 3 |
Уплотнительное кольцо крышки префильтра насоса Glong FCP-2200A/3000A/4000A |
1 | |
| 4 | 1 | ||
| 5 | Гайка болта крышки префильтра | ||
| 6-7-8 | 1 | ||
| 17-18-19 | 1 | ||
| 9 | Корпус насоса | 1 | |
| 10 | 1 | ||
| 11 | Уплотнительное кольцо болта крыльчатки | 1 | |
| 12 | 1 | ||
| 12 |
Крыльчатка насоса BTP-3000/BTP-3000B/FCP3000A
|
1 | |
| 12 | 1 | ||
| 13 | Уплотнительно кольцо фланца насоса | 1 | |
| 14 |
Сальник-торцевое уплотнение для насосов FCP-2200A/3000A/4000A |
1 | |
| 15 | Фланец насоса | 1 | |
| 16 | Электродвигатель | ||
| 20+21 | Сливная пробка с уплотнительным кольцом | 1 | |
| 22 | Корпус префильтра насоса | 1 | |
| 23 | Уплотнительное кольцо стыка корпусов префильтра и насоса | ||
| 24+25+26 | Гайка. шайба. болт болта корпуса насоса | ||
| 27 | Сливная пробка | ||
| 28+29 | Подставка | 1 | |
| 30 | Болт фланца |
