Description
Производитель: KRIPSOL. Испания
Модель: OK-71

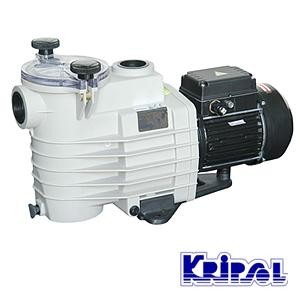

Насос с префильтром ONDINA OK-71 — предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов. пригоден для использования в морской воде. Крыльчатка изготовлена из стекловолокна вставкой из нержавеющей стали марки AISI 303. Может выполнять функцию циркуляционного насоса фильтровальной установки в контуре системы водообмена бассейна. Насос Ondina OK-71 – это одноступенчатый насос с горизонтальным расположением вала и электрическим приводом. полностью разборная конструкция. Оснащен фильтром грубой отчистки. Необходим постоянный приток перекачиваемой воды так как не является самовсасывающим насосом.
Технические характеристики насоса KRIPSOL ONDINA OK-71:
|
Наименование параметра
|
Ед.изм.
|
Значение параметра
|
| Производительность при напоре 10 м | м3/ч | 10 |
| Напряжение |
В
|
~ 220/60-50 Гц
|
| Допустимые отклонения напряжения питания от номинального значения |
%
|
± 4%
|
| Мощность |
кВт/л.с
|
0.55/0.75
|
| Ток |
А
|
4
|
| Скорость вращения двигателя | об/мин | 2850 |
| Уровень шума |
дБ
|
57
|
| Класс защиты корпуса электродвигателя/класс изоляции |
—
|
IP 55/F
|
| Масса |
кг
|
9
|
| Температура окружающего воздуха не выше |
ºС
|
+40
|
| Влажность окружающего воздуха. не более |
%
|
60
|
| Температура воды. не более |
ºС
|
40
|
| Давление. не более |
бар
|
2
|
| Диаметр подключения под вклейку |
мм
|
50
|
| Внутренняя резьба всасывающего трубопровода | дюйм | 1 1/2 |
| Диаметр подключения под вклейку |
мм
|
50
|
| Внутренняя резьба напорного трубопровода | дюйм | 1 1/2 |
Напорные характеристики насоса KRIPSOL ONDINA OK-71:
Габаритные и присоединительные размеры насоса KRIPSOL ONDINA OK-71:
Состав насоса KRIPSOL ONDINA OK-71. выбор запасных частей:
|
Поз |
Наименование |
Артикул |
| 1 | Болт крышки префильтра насоса | RBH0001.01R |
| 2 | Крышка префильтра насоса Kripsol Ondina ОK | RBH0002.01R |
| 3 | Прокладка-кольцо крышки префильтра ОK | RBH0011.01R |
| 5 | Фильтр грубой очистки насоса Kripsol Ondina ОK | RBH0003.01R |
| 6 | Гайка болта крышки префильтра Kripsol Ondina ОK | RBH0016.00R |
| 7-8 | Винт сливной насоса с прокладкой | RBH0000.00R |
| 10 | Корпус насоса Kripsol Ondina ОK | RBH0010.01R |
| 11 | Прокладка-кольцо диффузора насоса Ondina ОK | RBH0012.01R |
| 12 | Диффузор насоса Kripsol Ondina ОK | RBH0006.02R |
| 13 | Крыльчатка насоса Kripsol Ondina ОK-71 | RBH0007.05R |
| 14+15 | Сальник (компл.2шт.) насоса Kripsol Ondina ОK | RBH0005.01R |
| 16 | Прокладка крышки задней (фланца) Ondina ОK | RBH0013.01R |
| 17 | Крышка задняя (фланец) насоса Kripsol Ondina ОK | RBH0008.01R |
| 18 | Подставка насоса Kripsol Ondina ОK | RBH0009.01R |
| 60 | Электродвигатель насоса 220в Kripsol Ondina ОK-71 |
Схема подключения насоса KRIPSOL ONDINA OK-71 к системе электроснабжения:
Размеры упаковки: прямоугольный картонный короб 640x260x334 мм
