Производитель: Kripsol/Hayward. Испания/Франция
Модель/Артикул: EP100 / SP2507XE113

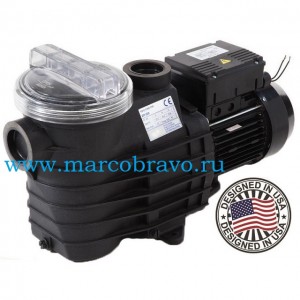

Самовсасывающий насос с префильтром Hayward EP75 — предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов. пригоден для использования в морской воде. Может выполнять функции: циркуляционного насоса фильтровальной установки. циркуляционного насоса в контуре систем аттракционов бассейна (водопад. гидромассаж. искусственное течение). Является аналогом насосов Fiberpool TP-75 и Kripsol EP75.
Насос с префильтром Hayward EP75 — это одноступенчатый насос с горизонтальным расположением вала и рабочим колесом (крыльчаткой) одностороннего входа. Насос оснащен фильтром грубой очистки из пластика (PP TT/TR). корпус насоса изготовлен из высокотемпературного пластика (PP) услиленного стекловолокном и горизонтальными рёбрами жесткости. Крыльчатка и диффузор насоса изготовлены из стекловолокна. пропитанного пластиком (PPO). в креплении крыльчатки вставка из нержавеющей стали марки AISI 303. Крышка префильтра (из поликарбоната) накручивается на корпус префильтра. установка на два отверстия подставки. Установлен электродвигатель типа TEFC
Для нормальной работы насоса необходим постоянный приток перекачиваемой воды. Установка насоса должна быть не выше или ниже 2 метров над уровнем воды. Работа насоса без воды более 10 секунд приведет к перегреву сальника (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланца) насоса. что приведёт к течи воды.
Технические характеристики насоса Hayward EP75 SP2507XE113:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Производительность при напоре 10 м и 8 м | м3/ч | 11.5-13.5 |
| Напряжение |
В
|
~ 380
|
| Допустимые отклонения напряжения питания от номинального значения |
%
|
± 4%
|
| Мощность |
кВт/л.с
|
0.75/0.75
|
| Ток |
А
|
3.4/2.5 |
| Скорость вращения двигателя | об/мин | 2850 |
| Уровень шума |
дБ
|
59.6
|
| Класс защиты корпуса электродвигателя/класс изоляции |
—
|
IP 54/E
|
| Масса |
кг
|
13.0
|
| Температура окружающего воздуха не выше |
ºС
|
+50
|
| Влажность окружающего воздуха. не более |
%
|
60
|
| Температура воды. не более |
ºС
|
60
|
| Давление. не более |
бар
|
2
|
| Внутренняя резьба всасывающего трубопровода | дюйм | 2 |
| Внутренняя резьба напорного трубопровода | дюйм | 2 |
График производительности насоса Hayward EP75:
| Развиваемый напор | Метров | 5 | 6 | 8 | 10 | 11 | 12 |
14 |
16 |
| Производительность | куб.м/ч | 16 | 14.5 | 13.5 | 11.5 | 10.2 | 8.9 | 5.2 | 1 |
Габаритные и присоединительные размеры насоса с префильтром Hayward EP75. А=550 мм:

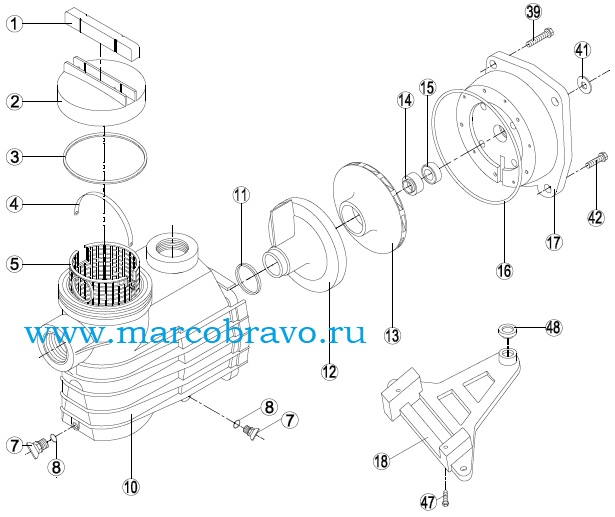

Деталировка и подбор запасных деталей насоса Hayward EP75:
| Поз. | Артикул | Описание |
| 1-2-3 | RPUM0002.04R | Крышка |
| 3 | RPUM0003.04R | Уплотнительное кольцо крышки |
| 3-8-11-16 | RPUM3116.04R | Комплект уплотнительных колец |
| 4-5 | RPUM0005.04R | Корзина префильтра с ручой |
| 7-8 | RPUM0000.00R | Сливная пробка |
| 10 | RPUM0010.04R | Корпус насоса |
| 11 | RPUM0011.02R | Уплотнительное кольцо диффузора |
| 12 | RPUM0012.03R | Диффузор |
| 13 | RPUM0013.03R | Крыльчатка 0.33HP |
| 13 | RPUM0013.07R | Крыльчатка 0.50HP |
| 13 | RPUM0013.05R | Крыльчатка 0.75HP |
| 13 | RPUM0013.08R | Крыльчатка 1.00HP |
| 13 | RPUM0013.09R | Крыльчатка 1.50HP |
| 13 | RPUM0013.10R | Крыльчатка 2.00HP |
| 13 | RPUM0013.11R | Крыльчатка 3.00HP |
| 14-15 | RPUM1415.01R | Сальник. торцевой |
| 16 | RPUM0016.02R | Прокладка крышки задней (фланца) |
| 17 | RPUM0017.02R | Крышка задняя (фланец) насоса |
| 18-48 | RPUM0018.01R | Подставка насоса |
