Description
Производитель: Glong. КНР
Модель: FCP-370

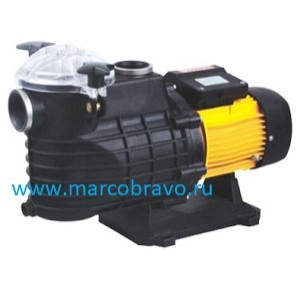

Самовсасывающий насос с префильтром Glong FCP-370 – это оборудование для бассейна. предназначен для циркуляции воды в фильтрационных системах бассейнов. среднего размера. Высота установки не более 2 метров над зеркалом воды.
Особенности изготовления насоса Glong FCP-370 — это одноступенчатый центробежный насос с горизонтальным расположением вала и рабочим колесом (крыльчаткой) одностороннего входа. Насос оснащен фильтром грубой очистки. закрытым прозрачной крышкой на барашках — быстросъёмных болтах. В асинхронный двигатель насоса встроена автоматическая система отключения при перегреве (для однофазных версий). Корпус префильтра и диффузора изготовлены из термостойкого полипропилена со стекловолокном. крыльчатка из материала PPO. металлокерамический сальник и вал двигателя — из нержавеющей стали марки AISI 420. уплотнительные кольца из Luranyl. Корпус двигателя из алюминия L-2521. обмотки пропитанные эпоксидной смолой. Модель отличается низким потреблением электроэнергии и малошумной работой. В корпус префильтра вкручиваются подсоединительные муфты Ø 50 мм. в нижней части префильтра установлена сливная пробка.
Принцип работы насоса Glong FCP-370 — жидкость под воздействием центробежного вращения крыльчатки выходит из него с более высоким давлением и большей скоростью. чем на входе. В корпусе насоса выходная скорость преобразуется в давление перед выходом жидкости из насоса. Внимание! Работа насоса без воды более 10 секунд перегревает сальник (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланца) насоса. что приведёт к течи воды.
Технические характеристики насоса Glong FCP-250S:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Напряжение питания | В | ~ 220 |
| Ток потребления | А | 3.1 |
| Производительность при высоте 8-10 метров | м³/ч | 8.7-6 |
| Рабочие обороты | об/мин | 2850 |
| Потребляемая мощность | кВт | 0.68 |
| Выходная мощность | кВт/л.с | 0.37/0.5 |
| Класс изоляции | — | Класс F |
| Класс защиты корпуса электродвигателя | — | IP 55 |
| Масса насоса | кг | 8.5 |
| Температура окружающего воздуха | ºС | +10…+35 |
| Влажность окружающего воздуха. не более | % | 95 |
| Температура воды. не более | ºС | 50 |
| Давление. не более | бар | 2.0 |
| Подсоединение всасывающего трубопровода | мм | 50 |
| Подсоединение напорного трубопровода | мм | 50 |
Габаритные размеры насоса Glong FCP-370. мм:
| A | B | C | D | E | F | G | H | L | I | J | K |
| 480 | 230 | 160 | 280 | 220 | 200 | 172 | 132 | 215 | Ø50 | Ø50 | 4-Ø10 |
График производительности насоса Glong FCP-370:
| L/min | 0 | 67 | 100 | 133 | 167 | 200 | 233 |
| м³/ч | 0 | 4 | 6 | 8 | 10 | 12 | 14 |
| H(m) | 12 | 11 | 10 | 8.5 | 7 | 4.5 |
Рекомендованная установка насоса Glong FCP-370:
Деталировка насоса Glong FCP-370. выбор запасных частей:
| Поз. | Описание | Артикул | Кол |
| 1 | Барашек болт крышки префильтра насоса Glong FCP-370 | 1 | |
| 2 | Крышка префильтра насоса Glong FCP-370 | ||
| 3 | Уплотнительное кольцо крышки префильтра насоса Glong FCP-370 | ||
| 4-8 | Комплект подсоединительной муфты насоса Glong FCP-370 | ||
| 9 | Сливная пробка насоса Glong FCP-370 | ||
| 10 | Уплотнительное кольцо сливной пробки насоса Glong FCP-370 | ||
| 11 | Корпус префильтра насоса Glong FCP-370 | ||
| 12 | Гайка-втулка болта крышки префильтра насоса Glong FCP-370 | ||
| 13 | Подставка-основание насоса Glong FCP-370 | ||
| 14 | Амортизатор основания насоса Glong FCP-370 | ||
| 15 | Резиновое уплотнение задней крышки помпы насоса Glong FCP-370 | ||
| 16 | Уплотнительное кольцо диффузора насоса Glong FCP-370 | ||
| 17 | Диффузор насоса Glong FCP-370 | ||
| 18 | Крыльчатка насоса Glong FCP-370 | ||
| 19 | Сальник насоса Glong FCP-370 | ||
| 20 | Задняя крышка помпы насоса Glong FCP-370 | ||
| 21 | Болт задней крышки насоса Glong FCP-370 | ||
| 22 | Резиновое уплотнение вала двигателя насоса Glong FCP-370 | ||
| 23 | Электродвигатель насоса Glong FCP-370 | 1 |
