Description
Производитель: Aquaviva/EMAUX. КНР
Модель: SD050
Артикул: 88022103

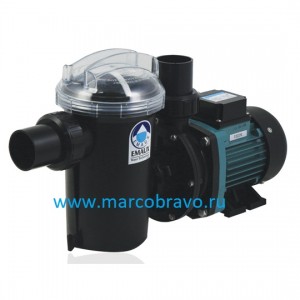

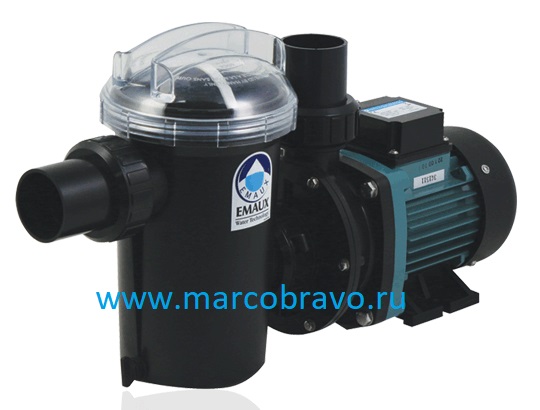

Насос с префильтром Aquaviva SD050 – предназначен для использования в фильтрационных системах домашних бассейнов и спа бассейнов. Корпус насоса и все его детали сделаны из нержавеющих материалов. Оснащен съёмным предфильтром с фильтром грубой отчистки. соединятся с корпусом насоса посредством муфты. Корпус префильтра и насоса изготовлены из материала PP. крыльчатка и диффузор изготовлены из материала Noryl усиленного стекловолокном. вал двигателя — из нержавеющей стали AISI 316. сальник — карбон/керамика/резина. В двигатель встроена защита от перегрева.
Для нормальной работы насоса Aquaviva SD необходим постоянный приток перекачиваемой воды. запуск насоса обязательно должен быть с наполненным водой префильтром
Технические характеристики насоса Aquaviva SD050:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Напряжение |
В
|
~ 220
|
| Допустимые отклонения напряжения питания от номинального значения |
%
|
± 5%
|
| Потребляемая мощность |
кВт
|
0.6
|
| Ток |
А
|
|
| Класс изоляции |
—
|
130
|
| Класс защиты корпуса электродвигателя |
—
|
IP 55
|
| Масса |
кг
|
8
|
| Температура окружающего воздуха |
ºС
|
+10…+35
|
| Влажность окружающего воздуха. не более |
%
|
60
|
| Температура воды. не более |
ºС
|
45
|
| Давление. не более |
бар
|
2.0
|
| Подсоединение |
мм
|
50
|
| Подсоединение |
дюйм
|
1.5
|
График производительности насоса Aquaviva SD050:

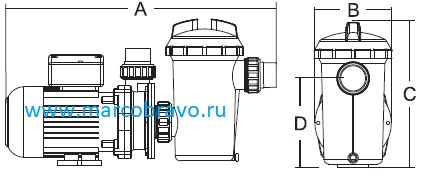

Габаритные размеры насоса Aquaviva SD050:
| A | B | C | D |
| 555 | 154 | 291 | 173 |
Деталировка и подбор запасных деталей насоса Aquaviva/Emaux SD050:
| Поз. | Артикул | Описание | Кол. |
| 1 | 01041043 | Крышка префильтра насоса | 1 |
| 2 | 02021088 | Прокладка-кольцо крышки префильтра насоса | 1 |
| 3 | 89021701 | Корзина | 1 |
| 4 | 01021061 | Корпус префильтра SD | 1 |
| 5* | 89280105 | 1.5 Муфта насоса Emaux | 2 |
| 6 | 89021307 | Пробка сливная префильтра насоса Emaux | 1 |
| 7 | 89022102 | Соединительная муфта насоса и префильтра | 1 |
| 8 | 03011213 | M5 x 16 болты | 6 |
| 9 | 01021046 | Передняя крышка насоса ST SD | 1 |
| 10 | 01311015 | Крыльчатка насоса Emaux: SD020/SD50/SQ20/SQ50/SS20/SS50/ST20/ST50 | 1 |
| 10 | 01311016 | Крыльчатка насоса Emaux: SD33/SD75/SQ33/SQ75/SS33/SS75/ST33/ST75 | 1 |
| 10 | 01311017 | Крыльчатка насоса Emaux: SD050/SD100/SQ050/SQ100/SS050/SS100/ST050 | 1 |
| 10 | 01311018 | Крыльчатка насоса Emaux: SD075/SD120/SQ075/SQ120/SS075/SS120/ST075 | 1 |
| 10 | 01311019 | Крыльчатка насоса Emaux: SD100/SQ100/SS100/ST100(220V/50HZ) | 1 |
| 10 | 01311014 | Крыльчатка SS120(220V/50HZ) | 1 |
| 10 | 01311023 | Крыльчатка SD020/SQ020/SS020/ST020(220V.110V/60HZ) | 1 |
| 10 | 01311024 | Крыльчатка SD033/SQ033/SS033/ST033(220V.110V/60HZ) | 1 |
| 11 | 04015033 | 1/2 Сальник к насосам Emaux SS/SD/ST/SP | 1 |
| 12 | 02011076 | Сальник корпуса насоса | 1 |
| 13 | 01021024 | Корпус насоса: SD SQ ST | 1 |
| 14 | 89022104 | M8*25 болты мотора | 4 |
| 15 | 02011156 | Прокладака вала мотора | 1 |
| 16 | 89022109 | Электродвигатель насоса 0.15 кВт 220В Emaux: SD020/SQ020/SS020/ST020(220V/50HZ) | 1 |
| 16 | 89022110 | Электродвигатель насоса Emaux: SD033 (220V/50HZ) | 1 |
| 16 | 89022105 | Электродвигатель насоса Emaux: SD050/SQ050/SS050/ST050(220V/50HZ) | 1 |
| 16 | 89022106 | Электродвигатель насоса Emaux: SD075/SQ075/SS075/ST075(220V/50HZ) | 1 |
| 16 | 89022107 | Электродвигатель насоса Emaux: SD100/SQ100/SS100/ST100(220V/50HZ) | 1 |
| 16 | 89022108 | Электродвигатель насоса Emaux: SD120/SQ120/SS120/ST120(220V/50HZ) | 1 |
| 23 | 01031011 | Кожух вентилятора электродвигателя насоса Emaux | 1 |
| 22 | 01031026 | Вентилятор насоса Emaux | 1 |
Электрическая схема подключения Emaux SD050:
|
Поз
|
Наименование
|
|
УЗО
|
Устройство защитного отключения
|
|
А1
|
Контрольная панель с таймером (1) 230v АМ-100
|
|
М1
|
Двигатель насоса Emaux SD050
|
|
QF
|
Выключатель автоматический 3-х пол. 10A
|
|
KT
|
Таймер контр. панели АМ-100. АМ-25
|
|
FU
|
Предохранители д/контр. панели с тайм. АМ-100 АМ-25 (2А)
|
|
SA
|
Переключатель 3-х поз. (для щитков)
|
Размеры упаковки: прямоугольный картонный короб 510x230x320 мм
