Производитель: EMAUX. Гонконг
Модель: SB15

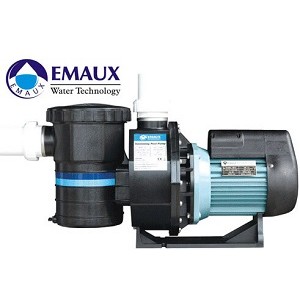

Насос с префильтром EMAUX SB15 (Opus) – предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов и коммерческих спа бассейнов. Корпус насоса изготовлены из термоустойчивого пластика. металлические детали сделаны из 316 нержавеющей стали.
Насос EMAUX SB15 — это одноступенчатый насос с горизонтальным расположением вала и рабочим колесом (крыльчаткой) одностороннего входа. Насос оснащен фильтром грубой очистки.
Принцип работы насоса EMAUX SB15 :
Жидкость под воздействием рабочего колеса выходит из него с более высоким давлением и большей скоростью. чем на входе. В корпусе насоса выходная скорость преобразуется в давление перед выходом жидкости из насоса. Преобразование скоростного напора в пьезометрический частично осуществляется в диффузоре.
Для нормальной работы насоса необходим постоянный приток перекачиваемой воды. Работа насоса без воды более 10 секунд приведет к перегреву сальника (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланца) насоса. что привдет к течи воды.
Габаритные размеры насоса EMAUX SB15:
Технические характеристики насоса EMAUX OPUS SB15:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Напряжение |
В
|
~ 220
|
| Допустимые отклонения напряжения питания от номинального значения |
%
|
± 5%
|
| Потребляемая мощность |
кВт
|
1.1
|
| Ток |
А
|
6.5
|
| Класс изоляции |
—
|
130
|
| Класс защиты корпуса электродвигателя |
—
|
IPX5
|
| Масса |
кг
|
17.2
|
| Температура окружающего воздуха |
ºС
|
+10…+35
|
| Влажность окружающего воздуха. не более |
%
|
60
|
| Температура воды. не более |
ºС
|
45
|
| Давление. не более |
бар
|
2.0
|
| Диаметр всасывающего трубопровода. Не менее |
мм
|
63
|
| Диаметр напорного трубопровода. Не менее |
мм
|
63
|
Напорные характеристики насоса EMAUX OPUS SB15:
Деталировка и подбор запасных деталей насоса EMAUX OPUS SB15:
|
Поз |
Наименование |
Артикул |
|
1 |
Муфта резьбовая уплотнения крышки префильтра насоса Emaux SB |
01021008 |
| 2 | Крышка префильтра насоса Emaux SB | 01041022 |
| 3 | Прокладка-кольцо крышки префильтра насоса Emaux SB | 02011085 |
| 4 | Фильтр грубой очистки насоса Emaux SB | 01111030 |
| 5 | Корпус префильтра насоса Emaux SB | 89021305/01021009 |
| 6 | Муфта насоса Emaux SB (2 шт.) 2 | 89021306 |
| 11 | Пробка сливная префильтра насоса Emaux SB | 89021307 |
| 12 | Прокладка корпуса насоса Emaux SB | 02011115 |
| 13 | Гайка крепления (2 шт.) корпуса насоса к подставке насоса Emaux SB15 | |
| 14 | Винт крепления (4 шт.) корпуса насоса к корпусу префильтра насоса Emaux SB15. М6*30 | 03011083 |
| 15 | Подставка насоса Emaux SB15 | 01111032 |
| 16 | Корпус насоса Emaux SB | 89021308/01021010 |
| 17 | Прокладка-кольцо диффузора насоса Emaux SB | 02011108 |
| 18 | Диффузор насоса Emaux SB | 01111015 |
| 19 | Гайка-фиксатор крыльчатки насоса Emaux SB | 89021309 |
| 20 | Крыльчатка насоса Emaux SB15 | 01311005 |
| 21 | Сальник (комп.) Emaux SB. 3/4 | 04015001 |
| 22 | Прокладка крышки задней (фланца) Emaux SB | 02011093 |
| 23 | Крышка задняя (фланец) насоса Emaux SB | 01021013 |
| 24 | Винт крепления (4 шт.) электродвигателя к крышке задней насоса Emaux SB. М6*15 | 03011080 |
| 25 | Винт крепления (16 шт.) корпуса префильтра насоса к крышке задней насоса Emaux SB. М8*20 | 89021310 |
| 26 | Прокладка вала электродвигателя насоса Emaux SB | |
| 28 | Коробка распаечная электродвигателя насоса Emaux SB15 | 89021312 |
| 29 | Кожух вентилятора насоса Emaux SB15 | 01031009 |
| 29-1 | Вентилятор насоса Emaux SB15 | 01031007 |
| 29-2 | Конденсатор насоса Emaux SB15 | 04016014 |
| 30 | Двигатель к насосу Emaux SB15 | 89021302 |
Электрическая схема:
|
Поз
|
Наименование
|
|
УЗО
|
Устройство защитного отключения
|
|
А1
|
Контрольная панель с таймером (1) 230v АМ-100
|
|
М1
|
Двигатель насоса 1.1 кВт 220В Emaux SB15 (Opus)
|
|
QF
|
Выключатель автоматический 3-х пол. 10A
|
|
KT
|
Таймер контр. панели АМ-100. АМ-25
|
|
FU
|
Предохранители д/контр. панели с тайм. АМ-100 АМ-25 (2А)
|
|
SA
|
Переключатель 3-х поз. (для щитков)
|
Размеры упаковки: прямоугольный картонный короб 690x340x470 мм
