Description
Производитель: Speck. Германия
Артикул товара: 204.7220.038 / 204.7220.037 (2047220037)

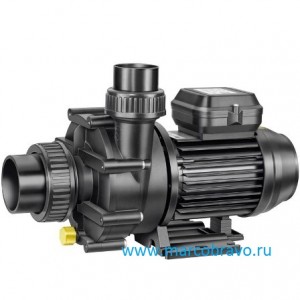

Насос без префильтра Speck BADU 47/22 — предназначен для перекачивания воды в системах джакузи и спа. Насос Speck BADU 47/22 – это одноступенчатый насос с горизонтальным расположением вала и электрическим приводом. пластиковая втулка между двигателем и крыльчаткой образуют гальваническую развязку. не позволяющую получить электротравму в случае возникновения неисправнеости электрической части насоса. Корпус насоса и рабочее колесо изготовлены из полипропилена (PP ТВ 40). усиленного стекловолокном. сальники — графит/керамика/NBR. Для нормальной работы насоса необходим постоянный приток перекачиваемой воды.
Технические характеристики насоса Speck BADU 47/22:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Производительность при напоре 9 метров | м3/ч | 22 |
| Напряжение | В | ~ 220 |
| Допустимые отклонения напряжения питания от номинального значения | % | ± 4% |
| Мощность входная/выходная | кВт | 1.2/0.8 |
| Ток | А | 5.3 |
| Скорость вращения двигателя | об/мин | 2840 |
| Класс изоляции | — | F |
| Класс защиты корпуса электродвигателя | — | IP 55 |
| Масса | кг | 9.2 |
| Температура окружающего воздуха | ºС | +10…+35 |
| Влажность окружающего воздуха. не более | % | 60 |
| Температура воды. не более | ºС | 60 |
| Давление. не более | бар | 2.5 |
| Диаметр всасывающего трубопровода. Не менее | мм | 63 |
| Внутренняя резьба всасывающего трубопровода | дюйм | — |
| Диаметр напорного трубопровода. Не менее | мм | 50 |
| Внутренняя резьба напорного трубопровода | дюйм | — |
Габаритные размеры Speck BADU 47/22:
.jpg)
Напорные характеристики Speck BADU 47/22
Деталировка насоса Speck BADU 47/22. выбор запасных частей:
|
Поз |
Наименование |
Артикул |
| 107 | Корпус насоса насоса Speck Badu 47 | 2901.110.705 |
| 162 | Фланец корпуса насоса Speck Badu 47 | 2901.216.101 |
| 162+ 582 |
Фланец корпуса насоса с сливной пробкой Speck Badu 47. G 3/8. Жёлтая | 2901.216.110 |
| 230+ 412.6 |
Крыльчатка насоса Speck Badu 47/12. 112х9.5 mm | 2920.723.060/2920.723.067 |
| 260 | Болт крыльчатки насоса Speck Badu 47/22. M 10×10 | 2920.326.001 |
| 412 | Прокладка-кольцо фланца корпуса насоса Speck Badu 47. 144х3 мм | 2923.441.200 |
| 412.6 | Прокладка-кольцо болта крыльчатки Speck Badu 47 | 2923.441.200 |
| 412.10 | Прокладка-кольцо муфты выхода. 50х3 мм | 2920.141.252 |
| 412.11 | Прокладка-кольцо муфты входа. 68х3.5 мм | 2921.441.210 |
| 433 | Сальник (компл.) насоса 14мм | 2920.143.310 |
| 507 | Шайба вала электродвигателя 45*12.2*4 мм | 2920.850.700 |
| 582 | Пробка сливная префильтра. G 3/8 | 2921.658.200 |
| 595 | Опора резиновая электродвигателя | 2920.359.501 |
| 721 | Муфта д.50 мм выхода насоса | 2921.672.111 |
| 721.1 | Муфта д.63 мм входа насоса | 2921.472.111 |
| 800 | Двигатель насоса Speck Badu 47/22 | 2980.080.006 |
| 894.1 | Адаптер подставки (4 шт.) | 2920.389.410 |
| 900 | Болт крепления (8 шт.) корпуса насоса к крышке задней | 2921.690.002 |
| 918.3 | Болт с потайной головкой M 6 x 10. 4. 2 шт.. | 5879.650.610 |
| Комплект фитингов 50 мм и 63 мм. позиции: 412.10. 412.11. 721 + 721.1 | 2921.472.110 |
