Description
Производитель: PSH. Испания
Модель/Артикул: FDN-1500-H / FDN-132 H

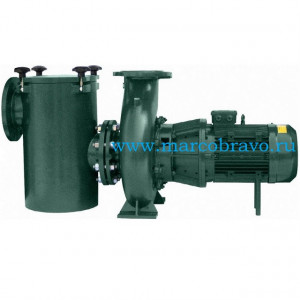

Насос с префильтром PSH FDN-132 H — разработан для использования работы с водой повышенной агрессивностью в общественных бассейнах. в том числе работет и в морской воде (для бронзовых насосов). Корпус насоса и префильтра изготовлены из чугуна. крыльчатка — из чугуна. Все части чугуна обработаны катофорезом — предотвращает образование окислов чугунных частей насосов. Катафорез значительно продлевает срок службы чугуна и является одним из лучших антикоррозионных способов обработки. на данный момент. Вал насоса в нержавеющей стали AISI 316. корзина префильтра и подшпники нержавеющей стали AISI 316.
Может выполнять функции: 1) циркуляционного насоса фильтровальной установки в контуре системы водообмена бассейна. 2) циркуляционного насоса в контуре систем аттракционов бассейна (водопад. гидромассаж. искусственное течение). Насос PSH FDN-1500-H – это одноступенчатый насос с горизонтальным расположением вала и электрическим приводом. Оснащен фильтром грубой отчистки. Для нормальной работы насоса необходим постоянный приток перекачиваемой воды.
Особенности
• Высокоэффективный двигатель IE2 / IE3 (стандарт ЕС 640/2009). тихий. малооборотичтный — 1450 об / мин
• Антикоррозионная защита катафорезом
• Стандартный вал двигателя совместимый с любым двигателем производителя по всему миру
• Прочный и долговечный корпус
• Водонепроницаемость: IP55
• Высококачественное механическое торцевое уплотнение
• Раздельный предварительный фильтр. позволяющий использовать насос без предварительного фильтра или сопрягать его с другими типами префильтров
• Предварительный фильтр с большим объемом и нержавеющей сталью корзина с легким доступом для чистки
• Напряжение: 230/400 или 400/700 В. доступны на частотах 50 Гц и 60 Гц
• Доступны в бронзе для работы с соляными хлоринаторами и морская вода
МАТЕРИАЛЫ
Корпус насоса: чугун или бронза (по запросу).
Рабочее колесо: чугун или бронза (по запросу).
Вал: нержавеющая сталь AISI 316.
Механическое уплотнение: углерод + смола — керамика.
Корзина предварительной очистки: AISI 304.
Винты: нержавеющая сталь AISI 316.
Технические характеристики насоса PSH FDN-132 H:
|
Наименование параметра
|
Ед.изм.
|
Значение параметра
|
| Производительность при напоре 10 / 14 м | м3/ч | 174 / 138 |
| Напряжение |
В
|
~ 400/700 50 Гц
|
| Допустимые отклонения напряжения питания от номинального значения |
%
|
± 4%
|
| Мощность |
кВт / л.с.
|
11 / 15
|
| Ток при напряжении 230 / 400 |
А
|
35.83 / 20.6
|
| Ток при напряжении 400 / 700 |
А
|
20.6
|
| Скорость вращения двигателя | об/мин | 1450 |
| Уровень шума |
дБ
|
|
| Класс защиты корпуса электродвигателя/класс изоляции |
—
|
IP 55/F
|
| Вес насоса |
кг
|
243
|
| Температура окружающего воздуха не выше |
ºС
|
+40
|
| Объём префильтра |
л
|
—
|
| Температура воды. не более |
ºС
|
60
|
| Давление. не более |
kg./cm²
|
|
| Диаметр подключения вход DNA /выход DNI |
мм
|
150 / 100
|
Напорные и производительные характеристики насоса PSH FDN-132 H:
| Модель |
Мощность |
Напряжение |
Напор. м |
DNA |
DNI |
||||||||
| 380 В |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
21 |
||||
| кВт |
Сила тока. А |
Производительность. м3/ч |
|||||||||||
| FDN-325 H |
1.5 |
3.74 |
47.5 |
40.2 |
33.1 |
23.7 |
13.2 |
— |
— |
— |
— |
100 |
50 |
| FDN-326 H |
2.2 |
4.77 |
54.2 |
47.8 |
42.0 |
36.3 |
27.8 |
16.7 |
— |
— |
— |
100 |
50 |
| FDN-127.1 H |
3.0 |
6.80 |
72.9 |
65.5 |
55.3 |
46.0 |
33.0 |
11.4 |
— |
— |
— |
100 |
80 |
| FDN-128.1 H |
4.0 |
8.10 |
99.4 |
92.6 |
81.7 |
70.2 |
57.9 |
42.1 |
19.2 |
— |
— |
100 |
80 |
| FDN-129.1 H |
5.5 |
11.30 |
140.1 |
127.5 |
114.1 |
97.4 |
67.2 |
23.3 |
— |
— |
— |
125 |
100 |
| FDN-130.1 H |
7.5 |
12.80 |
156.0 |
144.5 |
131.4 |
117.1 |
97.4 |
73.3 |
13.1 |
— |
— |
125 |
100 |
| FDN-123 H |
7.5 |
13.26 |
258.4 |
219.6 |
181.9 |
121.4 |
9.8 |
— |
— |
— |
— |
150 |
125 |
| FDN-125 H |
9.2 |
14.99 |
274.1 |
237.1 |
201.6 |
152.1 |
86.1 |
— |
— |
— |
— |
150 |
125 |
| FDN-126 H |
11.0 |
21.70 |
290.9 |
265.1 |
257.2 |
220.8 |
161.8 |
110.5 |
0.1 |
— |
— |
150 |
125 |
| FDN-131 H |
9.2 |
16.70 |
198.7 |
185.1 |
169.8 |
153.9 |
131.1 |
111.6 |
76.5 |
0.1 |
— |
150 |
100 |
| FDN-132 H |
11.0 |
20.60 |
— |
— |
174.6 |
168.9 |
138.7 |
124.8 |
102.0 |
72.8 |
— |
150 |
100 |
Габаритные и присоединительные размеры насоса PSH FDN-132 H. размер упаковки:
Деталировка насоса PSH FDN-132 H:
