Производитель: Glong. КНР
Модель: CFRP150-125-15

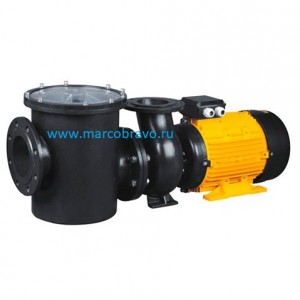

Насос с префильтром Glong CFRP150-125-15 — разработан для использования работы с водой повышенной агрессивностью. в том числе работет и в морской воде. Корпус насоса и префильтра изготовлены из чугуна. крыльчатка — из сплава HT200. Вал насоса в нержавеющей стали AISI 304. корзина префильтра и подшпники нержавеющей стали AISI 316. Может выполнять функции: 1) циркуляционного насоса фильтровальной установки в контуре системы водообмена бассейна. 2) циркуляционного насоса в контуре систем аттракционов бассейна (водопад. гидромассаж. искусственное течение). Насос CFRP150-125-15 – это одноступенчатый насос с горизонтальным расположением вала и асинхронным электрическим приводом. Оснащен фильтром грубой отчистки. Для нормальной работы насоса необходим постоянный приток перекачиваемой воды. Насос изготовлен из чугуна.
Технические характеристики насоса Glong CFRP150-125-15:
|
Наименование параметра
|
Ед.изм.
|
Значение параметра
|
| Производительность при напоре 14-11 м | м³/ч | 238-258 |
| Напряжение |
В
|
~ 380-50 Гц
|
| Допустимые отклонения напряжения питания от номинального значения |
%
|
± 4%
|
| Потребляемая мощность |
кВт
|
16.9
|
| Выходная мощность |
кВт/л.с
|
15/20
|
| Ток |
А
|
28
|
| Скорость вращения двигателя | об/мин | |
| Уровень шума |
дБ
|
|
| Класс защиты корпуса электродвигателя/класс изоляции |
—
|
IP 55/F
|
| Масса |
кг
|
|
| Температура окружающего воздуха не выше |
ºС
|
+40
|
| Объём префильтра |
л
|
—
|
| Температура воды. не более |
ºС
|
|
| Давление. не более |
kg./cm²
|
|
| Подключение вход | DNA |
150
|
| Подключение выход | DNM |
125
|
Габаритные и присоединительные размеры насоса Glong CFRP150-125-15:
| Модель | Размеры. мм | ||||||||||
| A | B | C | M1 | K | W | L | N1 | H1 | H2 | DNA | |
| CFRP125-125-9.2 | 489 | 322 | 210 | 95 | 8-Ø 18 | 262 | 990 | 187 | 160 | 236 | Ø 125 |
| CFRP125-125-11 | 489 | 322 | 210 | 95 | 8-Ø 18 | 275 | 1016 | 187 | 160 | 236 | Ø 125 |
| CFRP150-125-15 | 557 | 380 | 240 | 95 | 8-Ø 22 | 300 | 1170 | 187 | 240 | 236 | Ø 150 |
| CFRP150-125-18.5 | 557 | 380 | 240 | 95 | 8-Ø 22 | 300 | 1170 | 187 | 240 | 236 | Ø 150 |
График производительности насоса Glong CFRP150-125-15:
| L/min | 0 | 1500 | 1750 | 2417 | 3000 | 3500 | 4000 | 4300 | 4583 | 4833 |
| m3/h | 0 | 90 | 105 | 145 | 180 | 210 | 240 | 258 | 275 | 290 |
| H(m) | 20 | 19.5 | 19 | 18 | 17 | 15.5 | 13 | 11 | 9 |
Деталировканасоса Glong CFRP150-125-15:
Схема подключения к системе электроснабжения в случае использования насоса Glong CFRP150-125-15 в качестве циркуляционного насоса фильтровальной установки в системе водообмена бассейна:
Схема подключения к системе электроснабжения в случае использования насоса Glong CFRP150-125-15 в качестве циркуляционного насоса в системе аттракционов бассейна (водопад. гидромассаж. искусственное течение):
