Производитель: KRIPSOL. Испания
Модель: KRB-1500В
Насос бронзовый Kripsol KRIPTON KRB-1500B — предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов. Может выполнять функции: 1) циркуляционного насоса фильтровальной установки в контуре системы водообмена бассейна. 2) циркуляционного насоса в контуре систем аттракционов бассейна (водопад. гидромассаж. искусственное течение). Мощность насоса — 13.3 кВт. Напряжение — 380 В.
Насос Kripsol Kripton KRB-1500B – это одноступенчатый насос с горизонтальным расположением вала и электрическим приводом. Оснащен фильтром грубой отчистки. Корпус насоса. крыльчатка и корпус префильтра изготовлены из бронзы. Вал. корзина префильтра и сальники изготовлены из нержавеющей стали aisi 316.
Жидкость под воздействием рабочего колеса выходит из него с более высоким давлением и большей скоростью. чем на входе. В корпусе насоса выходная скорость преобразуется в давление перед выходом жидкости из насоса. Преобразование скоростного напора в пьезометрический частично осуществляется в диффузоре.
Для нормальной работы насоса необходим постоянный приток перекачиваемой воды. Работа насоса без воды более 10 секунд приведет к перегреву сальника (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланец) насоса. что привдет к течи воды.

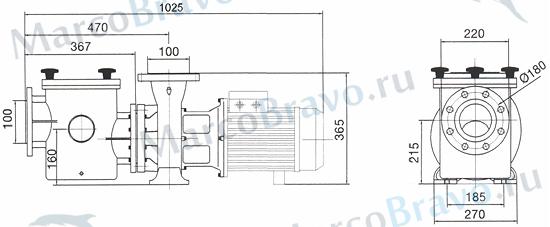

Габаритные и присоединительные размеры насоса KRIPSOL KRIPTON KRB-1500B :
Технические характеристики насоса KRIPSOL KRIPTON KRB-1500B :
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Напряжение |
В
|
380
|
| Допустимые отклонения напряжения питания от номинального значения | % | ±4 |
| Производительности (при напоре 14 м) |
м3/ч
|
147
|
| Потребляемая мощность |
кВт
|
13.3
|
| Выходная мощность | л/с | 15.00 |
| Ток |
А
|
22.5
|
| Класс защиты корпуса электродвигателя |
—
|
IP 55
|
| Класс изоляции | — | F |
| Масса |
кг
|
163
|
| Температура окружающего воздуха |
ºС
|
+10…+35
|
| Влажность окружающего воздуха. не более |
%
|
60
|
| Температура воды. не более |
ºС
|
45
|
| Давление. не более | бар | 1.7 |
| Диаметр всасывающего трубопровода. Не менее | мм | 110 |
| Диаметр напорного трубопровода. Не менее |
мм
|
110
|
Напорные характеристики насоса KRIPSOL KRIPTON KRB-1500B :
| Потеря напора м. | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 |
| Производительность насоса м3/ч | 184 | 180 | 178 | 172 | 168 | 162 | 156 | 150 | 143 | 136 | 128 | 120 | 105 | 80 | 30 |
Деталировка насоса KRIPSOL KRIPTON KRB-1500B :
|
Поз.
|
Наименование
|
|
1
|
Болт крышки префильтра насоса RKR 010.A Kripsol |
|
2
|
Крышка префильтра насоса RKB 020.A Kripsol |
|
3
|
Прокладка-кольцо крышки префильтра насоса RKR 030.A Kripsol |
|
5
|
Фильтр грубой очистки насоса RKR 050.A Kripsol |
|
9
|
Корпус префильтра насоса RKB 090.A Kripsol |
|
10
|
Корпус насоса RKB 100.A Kripsol |
|
13
|
Крыльчатка насоса RKB 134.A Kripsol |
|
14+15
|
Сальник ( компл. 2шт.) насоса RKR 200.A Kripsol |
|
16
|
Прокладка крышки задней (фланца) насоса RKR 160.A Kripsol |
|
17
|
Крышка задняя (фланец) насоса RKB 171.A Kripsol |
|
22
|
Прокладка-кольцо корпуса насоса RKR 220.A Kripsol |

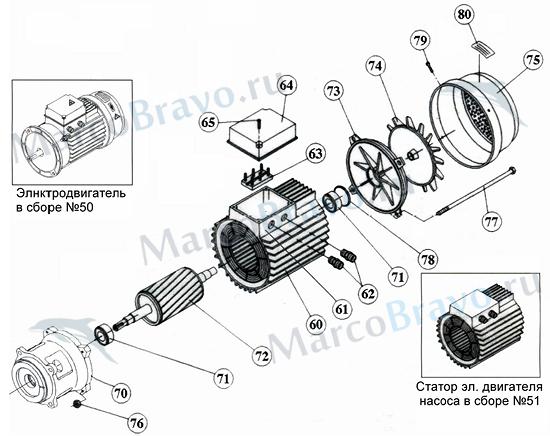

Деталировка двигателя насоса KRIPSOL KRIPTON KRB-1500B :
| Поз. | Наименование |
| 50 | Двигатель к насосу Kripton KRB-1500 Kripsol M2.5063.A |
| 51 | Статор эл.двигателя насоса Kripton KRB-1500 Kripsol M2.5163.A |
| 60 | Статор эл.двигателя насоса (отдельно не поставляется) |
| 61 | Коробка распаячная (отдельно не поставляется) |
| 62 | Муфта уплотнения кабеля коробки распаячной (отдельно не поставляется) |
| 63 | Колодка клемная (отдельно не поставляется) |
| 64 | Крышка коробки распаячной насоса Kripton KRB-1500 Kripsol M2.6409.A |
| 65 | Винт крышки коробки распаячной насоса Kripton KRB-1500 Kripsol |
| 70 | Крышка передняя (фланец) эл.двигателя RKB 171.A Kripsol |
| 71 | Подшипник передний эл.двигателя насоса KRB-1500 Kripsol 6308-ZZC3. подшипник задний KRB-1500 Kripsol 6208-ZZC3 |
| 72 | Ротор двигателя насоса Kripton KRB-1500 Kripsol M2.7263.A |
| 73 | Крышка задняя двигателя насоса Kripton KRB-1500 Kripsol M2.7307.A |
| 74 | Вентилятор эл.двигателя насоса Kripton KRB-1500 Kripsol M2.7407.A |
| 75 | Кожух (металл) вентилятора насоса Kripton KRB-1500 Kripsol M2.7507.A |
| 76 | Гайка |
| 77 | Болт стяжной эл.двигателя насоса Kripton KRB-1500 Kripsol |
| 78 | Шайба подшипника задней крышки эл.двигателя насоса Kripton KRB-1500 Kripsol |
| 79 | Винт крепления кожуха вентилятора насоса Kripton KRB-1500 Kripsol |
| 80 | Наклейка направления вращения ротора |
Схема подключения насоса KRIPSOL KRIPTON KRB-1500B :
| Поз | Наименование |
| 1 | Насос Kripsol KRIPTON KRB-1500B (147 м3/ч. 380В) |
| 2 | Угольник 90 градусов д. 110 Coraplax (7101110) |
| 3 | Кран шаговый с фланцами Coraplax д. 110 (2300110) |
| 4 | Держатель труб металлический д. 110 |
| 5 | Фланец антивибрационный DN 100 мм Astral 20234 |
| 6 | Трап для слива воды в аварийных ситуациях |

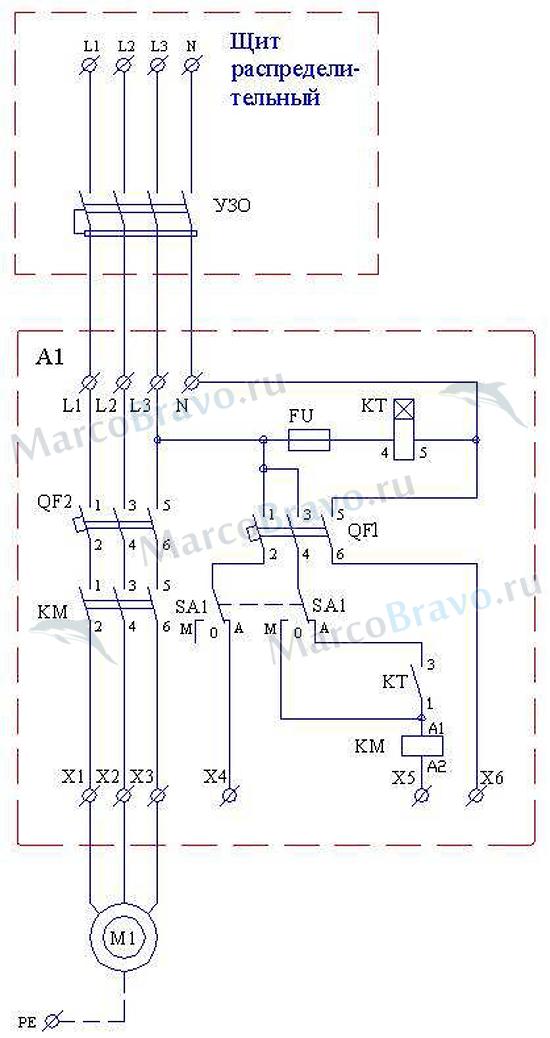

Схема подключения к системе электроснабжения в случае использования насоса в качестве циркуляционного насоса фильтровальной установки в системе водообмена бассейна:
| Поз. | Наименование |
| УЗО | Устройство защитного отключения |
| А1 | Щит управления фильтровальной установкой |
| М1 | Двигатель насоса |
| QF1 | Выключатель автоматический 3-х пол. 10А |
| QF2 | Выключатель автоматический 3-х пол. 25 А |
| KT | Таймер контрю панели АМ-100. АМ-25 |
| FU | Предохранители для контр. панели с таймером АМ-100. АМ-25 (2А) |

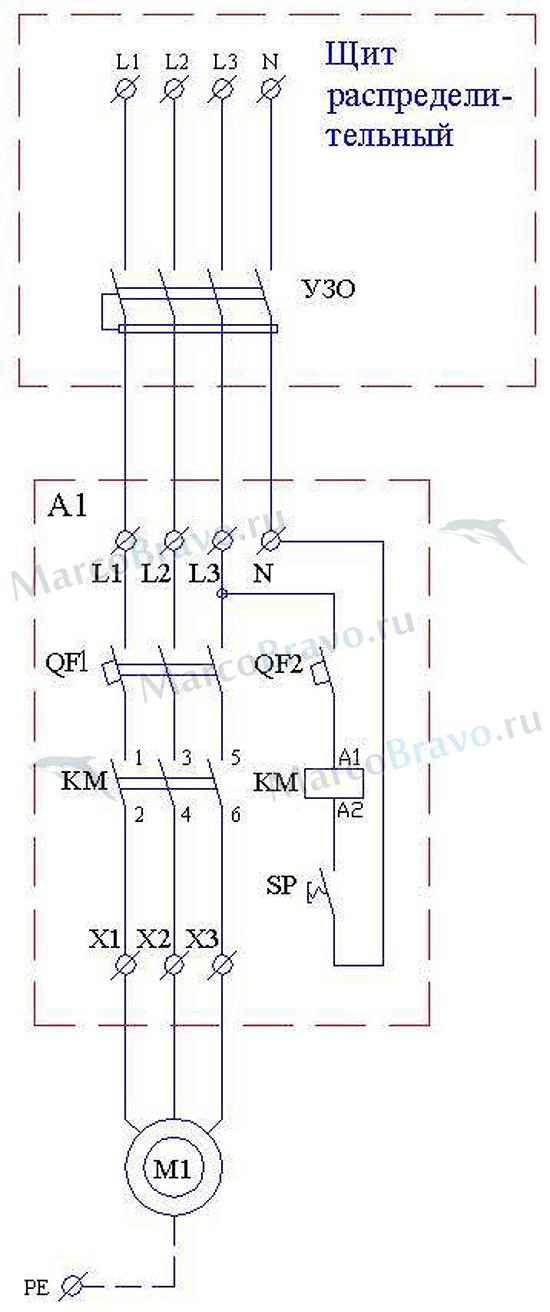

Схема подключения к системе электроснабжения в случае использования насоса в качестве циркуляционного насоса в системе аттракционов бассейна (водопад. гидромассаж. искусственное течение):
| Поз. | Наименование |
| УЗО | Устройство защитного отключения |
| А1 | Щит управления аттракционами с пневмореле |
| М1 | Двигатель насоса |
| QF1 | Выключатель автоматический 3-х пол. 25 А |
| QF2 | Выключатель автоматический 1-х пол. 6 А |
| KM | Контактор B-7-40-00 14A |
| SP | Пневмовыключатель электропакета |
Размеры упаковки: прямоугольный картонный короб 110x300x550 мм
