Description
Производитель: Speck. Германия
Модель: BADU 21-60/44 G
Артикул товара: 236.0440.137
Насос без префильтра SPECK BADU 21-60/44 G — циркуляционный насос. предназначенный для перекачивания воды в системах водоподготовки плавательных бассейнов и аттракционов. Область применения: частные и общественныее бассейны больших размеров. большие джакузи. системы кондиционирования воздуха. фильтрация воды в промышленной сфере. Используется в составе противотоков производительностью до 54 м3/ч для создания искусственного течения в бассейне.
Насос с префильтром SPECK BADU 21-60/44 G может выполнять функции: 1) циркуляционного насоса фильтровальной установки в контуре системы водообмена бассейна. 2) циркуляционного насоса в контуре систем аттракционов бассейна (водопад. гидромассаж. искусственное течение). Обычно для подачи воды в системы аттракционов бассейна используются более дорогие насосы выполненные из чугуна или бронзы. В модели BADU 21-60/44 G корпус выполнен не из металла. а из полипропилена усиленного стекловолокном. что позволило уменьшить производственные затраты. При этом прочность и надежность насосов данной серии сравнима с соответствующими качествами более дорогих насососов из бронзы и чугуна.
Насос SPECK BADU 21-60/44 G — это насос моноблочного типа (корпус насоса и корпус префильтра соединены в одном блоке). Вал электродвигателя полностью защищен от контакта с водой. Насосы могут быть использованы в воде с концентрацией соли до 0.5%.
Все детали насоса изготовлены из нержавеющихи и стойких к воздейстействию химических веществ материалов:
Корпус насоса изготовлен из полипропилена с добавлением стекловолокна (30%). Задняя крышка насоса произведена из изолона усиленного стекловолокном (30%). Крыльчатка насоса изготовлена из полипропилена и полиоксиметилена с добавлением стекловолокна. Вал электродвигателя — нержавеющая сталь 1.4057. Кольцо для компенсации износа — нержавеющая сталь 1.4301. Крепежные винты изготовлены из оцинкованной нержавеющей стали.

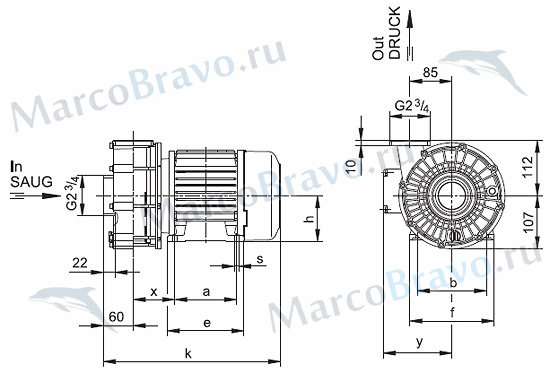

Габаритные и присоединительные размеры насоса SPECK BADU 21-60/44 G:
Размер a: 125 мм
Размер b: 140 мм
Размер e: 155 мм
Размер f: 170 мм
Размер h: 90 мм
Размер k: 373 мм
Размер s: 9 мм
Размер x: 100 мм
Размер y: 139 мм
Технические характеристики насоса SPECK BADU 21-60/44 G:
| Наименование параметра | Единицы измерения | Значение параметра |
| Производительность при напоре 12 метров | м3/ч | 40 |
| Напряжение | В | 230/400 3~ |
| Потребляемая мощность | кВт | 2.70 |
| Выходная мощность | кВт | 2.20 |
| Номинальный ток | A | 8.0/4.60 |
| Степень защиты двигателя | — | IP 55 |
| Класс изоляции | — | F |
| Скорость вращения двигателя | об/мин | 2850 |
| Максимальная температура воды | °C | 60 |
| Максимальное давление | бар | 2.5 |
| Диаметр входного отверстия (наружная резьба) | дюйм | 2 3/4 |
| Диаметр выходного отверстия (наружная резьба) | дюйм | 2 3/4 |
| Вес | кг | 16 |

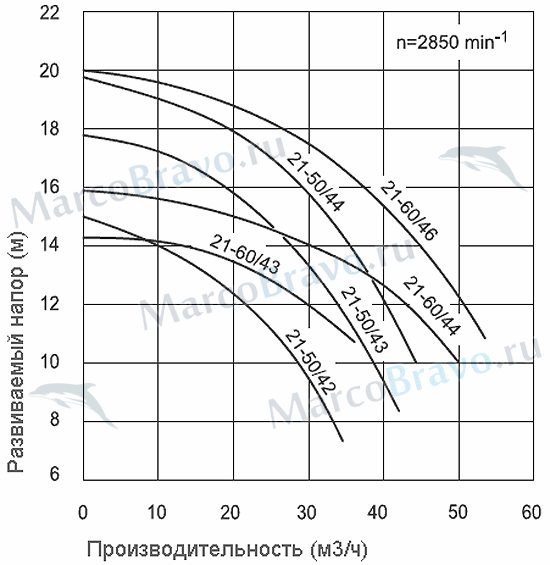

Напорные характеристики насоса SPECK BADU 21-60/44 G:
Деталировка насоса Speck BADU 21-60/44 G 220в. выбор запасных частей:
|
Поз |
Наименование |
Артикул |
| 107** | Корпус насоса Speck BADU по резьбовое соединение G 2 3/4 | 2923.610.722 |
| 107** | Корпус насоса Speck BADU под резьбовое соединение 27° G 2 3/4 и подсоединение 52 mm. для противотоков 21-60/44 GT 27° and 21-60/45 GT 27°( BADU Jet vogue. BADU Jet wave) | 2923.610.708 |
| 161 | Крышка задняя насоса насоса Speck Badu 21-60 | 2923.616.100 |
| 230.1* | Крыльчатка насоса Speck Badu 21-60/44 G. для противотоков Speck Badu Vogue/Jet Wave с насосом 21-60/44 GT 27°. 117.5х20мм | 2902.023.006 |
| 230.1* | Крыльчатка насоса Speck Badu 21-50/43. 21-50/43G. 400 вольт. 123х12мм | 2923.623.021 |
| 411 | Уплотнительное кольцо вала электродвигателя насоса Speck Badu 21-60. 14x22x1.5 mm | 2923.141.100 |
| 412 | Прокладка-кольцо задней крышки (фланца). 164.47×5.33 mm | 2920.141.220 |
| 412.2 | Прокладка-кольцо сливной пробки. 12×2.5 mm | 2923.541.220 |
| 412.7 | Прокладка-кольцо муфты переходной насосов с резьбовым соединениям и насосов противотоков BADU Vogue/Jet Wave. 67 x 4 mm | 2923.641.270 |
| 412.13 | Прокладка-кольцо крыльчатки. 16.9×2.75 mm | 2923.541.222 |
| 433 | Сальники (компл.) насоса Speck Badu 21-60. 20мм | 2920.343.310 |
| 515 | Опорное кольцо. алюминевое | 2923.651.500 |
| 516*** | Манжета вала электродвигателя насоса Speck Badu. V20S | 2921.151.600 |
| 554.4 | Шайба. dia=6.4 mm. A 2 | 5871.250.601 |
| 566 | Резиновая втулка | 2923.456.600 |
| 800 | Электродвигатель Speck Badu 230в/2.2 kW: 21-60/44G | 2380.326.038/ 2360.445.038 |
| 800 | Электродвигатель Speck Badu 220в/1.60 kW: 21-50/43 196° для противотоков BADU Jet vogue. BADU Jet wave | 2980.220.001/ 2360.445.138 |
| 800 | Электродвигатель Speck Badu 380в/1.60 kW: 21-50/43 196° для противотоков BADU Jet vogue. BADU Jet wave | 2970.260.005/ 2360.455.337 |
| 800 | Электродвигатель Speck Badu 380в/2.2 kW: 21-60/44G | 2940.220.001/ 2360.445.037 |
| 903 | Сливная пробка | 2923.591.201 |
| 914 | Болт задней крышки насоса M 8×16. A 2 | 5879.120.816 |
| 914.1 | Болт корпуса насоса. M 6×97. A 2 | 2920.191.000 |
| 920.5 | Гайка болта корпуса насоса. M 6. A 2 | 5879.340.600 |
| 922 | Гайка крепления крыльчатки | 2923.592.202 |
*При заказе крыльчатки будут добавлены части 412.13 и 922.
**При заказе корпуса будут добавлены части 412.2 и 903.
*** Не обязательно для насосов противотока BADU Jet smart + smart “KH” pumps.
