Производитель: Fiberpool. Испания
Модель/Артикул: BC350/XBBCT035
Насос Fiberpool BC 350 — предназначен для перекачивания воды в системах развлечения бассейнов. пригоден для использования в морской воде. Является аналогом Kripsol Karpa KA-350. Крыльчатка изготовлена из стекловолокна (Noryl F.V.) со вставкой из нержавеющей стали марки AISI 303. Может выполнять функцию циркуляционного насоса в контуре систем аттракционов бассейна (водопад. гидромассаж. искусственное течение). Насос Fiberpool BC350 – это одноступенчатый насос с горизонтальным расположением вала и электрическим приводом. Для нормальной работы насоса необходим постоянный приток перекачиваемой воды.
Технические характеристики насоса Fiberpool BC350:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Производительность при напоре 10 м | м3/ч | 63 |
| Напряжение |
В
|
400
|
| Допустимые отклонения напряжения питания от номинального значения |
%
|
± 4%
|
| Мощность |
кВт
|
3.7
|
| Ток |
А
|
10.4/6
|
| Скорость вращения двигателя | об/мин | 2850 |
| Уровень шума |
дБ
|
68.4
|
| Класс защиты корпуса электродвигателя/класс изоляции |
—
|
IP 55/F
|
| Масса |
кг
|
26.8
|
| Температура окружающего воздуха не выше |
ºС
|
+40
|
| Температура воды. не более |
ºС
|
50
|
| Давление. не более |
бар
|
2.5
|
| Диаметр подключения под вклейку |
мм
|
90
|
| Внутренняя резьба всасывающего трубопровода | дюйм | Ø3” |
| Диаметр подключения под вклейку |
мм
|
90
|
| Внутренняя резьба напорного трубопровода | дюйм | Ø3” |
Напорные характеристики насоса Fiberpool BC350:
| Напор в метрах. | |||||
| 6 | 8 | 10 | 12 | 14 | 16 |
| Производителнсть m3/h | |||||
| 78 | 71 | 63 | 54 | 45 | 21 |

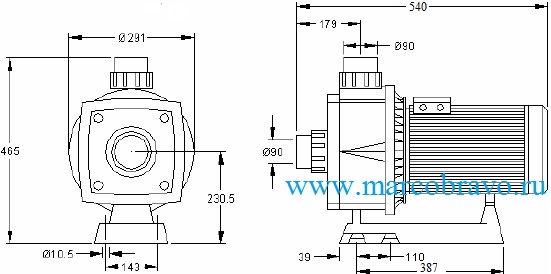

Габаритные и присоединительные размеры насоса Fiberpool BC350:
Деталировка насоса Fiberpool BC (350 380в). выбор запасных частей:
|
Поз |
Наименование |
Артикул |
| 7+8 | Винт сливной насоса с прокладкой | RBH0000.00R |
| 10 | Корпус насоса Fiberpool BC/Kripsol Kapri КА | RBH0010.06R |
| 11 | Прокладка диффузора насоса Fiberpool BC/Kripsol Kapri KA | RBH0012.03R |
| 12 | Диффузор насоса Fiberpool BC/Kripsol Kapri KA | RBH0006.04R |
| 13 | Крыльчатка насоса Fiberpool BC350/Kripsol Kapri KA-350 | RBH0007.14R |
| 14+15 | Сальник (компл.2шт.) насоса Fiberpool BC/Kripsol Kapri KA | RBH0005.03R |
| 16 | Прокладка крышки задней (фланца) насоса Fiberpool BC/KA | RBH0013.03R |
| 17 | Крышка задняя (фланец) насоса Fiberpool BC/Kripsol Kapri KA | RBH0008.03R |
| 18 | Подставка насоса Fiberpool BC/Kripsol Kapri KA | RBH0009.02R |
| 22 | Прокладка-кольцо корпуса насоса | RBH0017.00R |
| 25 | Муфта насоса Ø90mm. прокладкой | RBH0015.00R |
| 25 | Ø3”ANSI | RBH0015.01R |
| 36+37 | Винт крепления крыльчатки к ротору с прокладкой | |
| 60 | Электродвигатель насоса Fiberpool BC350/Kripsol Kapri KA350 380в | RBM0141.30R |
Схема подключения насоса Fiberpool к системе электроснабжения:
Размеры упаковки: прямоугольный картонный короб 570x310x430 мм
