Производитель: PRAHER. Австрия
Модель: EASY 1001
Артикул: 131310

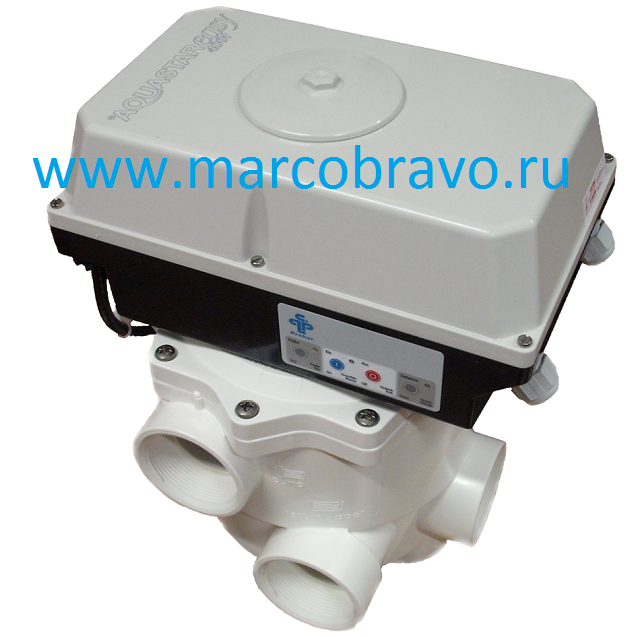

Вентиль автоматический PRAHER AQUASTAR EASY 1001 — предназначен для управления системой фильтрации. Автоматическая обратная промывка фильтра осуществляется с помощью таймера. При достижении соответствующего положения вентиля происходит подключение насоса фильтровальной установки.
Серия AQUASTAR это автоматические вентили нового поколения. Их отличают ряд преимуществ:
1. Современный дизайн
2. Датчик показания позиции вентиля
3. Быстрый переход с автоматического управления на ручное
4. Доступное управление
5. Быстрая и простая разборка привода
6. Вмонтированная аварийная ручка
7. Система защиты IP 65/ ÖVE
Линия AQUASTAR EASY предназначена для небольших фильтровальных систем. Отлично подходит для сборных бассейнов. Монтируется с помощью вентиля Ocean V6 бокового или верхнего подключения. Вентили AQUASTAR EASY обладают рядом преимуществ:
1. Новая. усовершенствованная механика
2. Защита от ультрафиолетового излучения
3. Многовольтажный привод 12-34 AC/DC. 12-230 V AC
4. Прямое подсоединение к насосу
5. Дополнительная функция «циркулирование»
6. Дополнительные клеммы
Габаритные размеры вентиля PRAHER AQUASTAR EASY 1001:
Технические характеристики вентиля PRAHER AQUASTAR EASY 1001:
- Напряжение: 220 В
- Подсоединение к фильтру: 50 мм
- Подсоединение к системе: ВР 1 1/2
- Класс защиты: IP 65
Комплектующие вентиля PRAHER AQUASTAR EASY 1001:

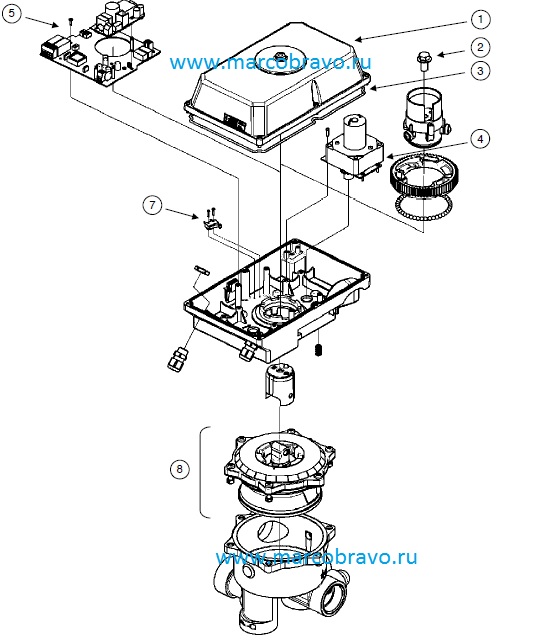

Деталировка вентиля PRAHER AQUASTAR EASY 1001:
| Поз. | Описание | Артикул |
| 1 | Deckel grau / cover grey | 101908 |
| 2 | Sechskantschraube verzinkt M10 x 20 /hexagon bold zinced M10 x 20 | 80254 |
| 3 | Moosgummischnur / sponge rubber | 140902 |
| 4 | Getriebemotor / motor | 131280 |
| 4 | Getriebemotor 24V / motor 24V | — |
| 5 | Platine Easy 230V / Circuit board Easy 230V | 131307 |
| 5 | Platine Easy 24V / Circuit board Easy 24V | — |
| 7 | Pumpenendschalter / end switch for pump | 131281 |
| 8 | Ventiloberteil komplett SM10/TM12 weiss / valve top complete SM10 / TM12 white | 130772 |
| 8 | Ventiloberteil komplett SM10/TM12 schwarz / valve top complete SM10 / TM12 black | 130994 |
| 8 | Ventiloberteil komplett SM11 ASA-GF / valve top complete SM11 ASA-GF | 141930 |
| Dichtsatz für Rückspülventil Ocean V6 ND 1 ½” /sealing kit for back wash valve Ocean V6 ND 1 ½” | 141924* |
Мембранная клавиатура вентиля PRAHER AQUASTAR EASY 1001:
Схема подключения для насоса и шарового крана Praher EO510:
