Description
Производитель: IML. Испания
Модель: PS-6501

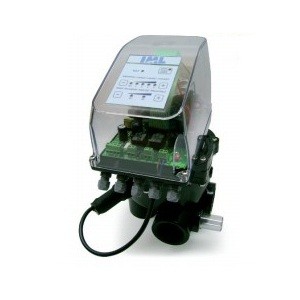

Вентиль автоматический IML PS-6501 — предназначен для управления системой фильтрации с боковым подключением вентиля. Автоматическая обратная промывка фильтра осуществляется с помощью таймера или показаний датчика давления — можно программировать значение давления для срабатывания обратной промывки. Корпус 6-и позиционного автоматического вентиля изготовлен из полиэтилена высокой плотности. настройка режимов работы происходит с помощью мембранной клавиатуры и ЖК-индикатора. Режим обратной промывки работает по временному интервалу или настроенному значения давления в системе — регулирование 0.3 до 2 кг/см2. Встроена система самодиагностики неисправностей. предусмотрено место подключения предохранительного клапана для выпуска в дренаж.
Технические характеристики вентиля IML PS-6501:
- Напряжение питания: 115-230 В. 50-60 Гц
- Подсоединение к фильтру: 50 мм
- Подсоединение к системе: ВР 1 1/2
- Класс защиты: IP 65
- Максимальное рабочее давление: 3.5 бар
- Максимальный поток воды 1½”: 14 м3/ч
Габаритные размеры вентиля IML PS-6501:
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
| 330 | 180 | 64 | 61 | 101.5 | 172 | 43 | 30 | 95 | 90 | 124 | 31 | 1 ½” | 6 | 50 | 200 | 132 |
Деталировка вентиля IML PS-6501:
| Поз-я | Артикул | Описание | Кол-во |
| 1 | PS650101 | Блок управления вентиля IML PS-6501 1 1/2 | 1 |
| 1 | 57186-0201 | Плата управления вентиля IML PS-6501/6500 | 1 |
| 2 | PS650102 | Крышка блока вентиля IML PS | 1 |
| 3 | PS650103 | Замок открывания IML PS | 1 |
| 4 | PS650104 | Болт DIN 7985 M6 x 45 ESP. IML PS | 3 |
| 5 | PS610111 | Гайка DIN 6923 M6 IML PS | 3 |
| 6 | PS650106 | Корпус вентиля 1 1/2 IML PS | 1 |
| 7 | PS00599-2222 | Ручка в сборе вентиля 1 1/2 IML PS | 1 |
| 8 | PS610108 | Штифт ручки вентиля Ø8 x 51 IML PS | 1 |
| 9 | PS610311 | Ручка режимов 1.1/2-2/AST/N/NEUTRE IML PS | 1 |
| 10 | PS650110 | Датчик давления с кабелем IML PS | 1 |
| 10 | 28624-0800 | Датчик давления | 1 |
| 11 | PS00599-1111 | Комплект подсоединений к фильтру VS 1.1/2 NEGRO | 1 |
| 12 | PS610307 | Ниппель 71mm вентиля 1.1/2-MONOBLOC/N/ IML PS | 1 |
| 13 | PS610110 | Муфта ниппеля вентиля 1.1/2-2-N IML PS | 2 |
| 14 | PS610308 | Уплотнительное кольцо ниппеля 45 x 35 x 2 IML PS | 1 |
| 15 | PS610306 | Ниппель-колено вентиля 1.1/2-N IML PS | 1 |
| 16 | PS610107 | Муфта ниппеля вентиля 56.35 x 5.33 IML PS | 2 |
