Производитель: Россия

Модель: М380-10 Т4Р

Щит управления фильтровальной установкой Kripsol М380-10 Т4Р — предназначен для управления работой четырех трехфазных насосов и резервного насоса фильтровальной установки. Максимальная мощность насосов 20 кВт. Обеспечивает непрерывную фильтрацию воды в бассейне за счет попеременной работы четырех насосов фильтровальной установки. Автоматически включает систему фильтрации в нужный момент времени.

Функции щита управления фильтровальной установкой Kripsol М380-10 Т4Р:

1. Установка ручного/автоматического режима управления насосом
2. Включение и отключение насосов (по отдельности или обоих сразу)
3. Настройки периодичности и продолжительности циклов фильтрации
4. Использование резервного насоса

Габаритные размеры щита управления фильтровальной установкой Kripsol М380-10 Т4Р:

Технические характеристики щита управления фильтровальной установкой Kripsol М380-10 Т4Р:

• Напряжение питания: 380 В
• Потребляемая мощность: 0.0429 кВт
• Максимальная коммутируемая мощность (мощность насоса): 20.0 кВт
• Ток срабатывания автоматического выключателя в цепи управления: 6.3-10 А
• Ток срабатывания автоматических выключателей в силовой цепи: 16 А
• Ток срабатывания предохранителя: 2.0 А
• Сечение подсоединяемого провода в цепи управления: 1.5 кв.мм
• Сечение подсоединяемого провода в силовой цепи: 2.5 кв.мм
• Класс защиты корпуса: IP 65
• Масса: 4.565 кг

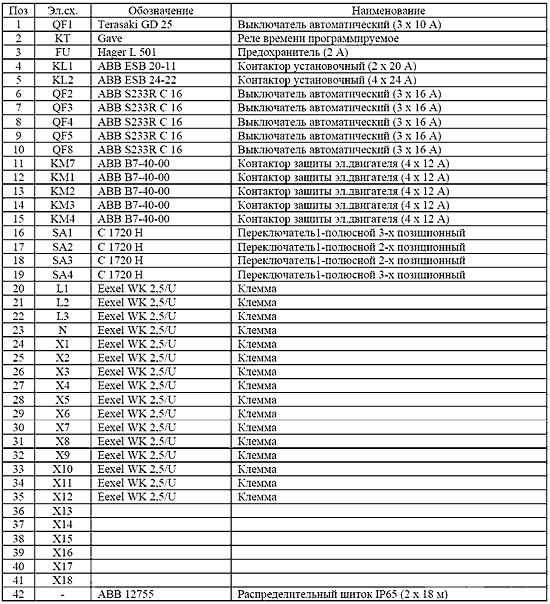

Конструкция щита управления фильтровальной установкой Kripsol М380-10 Т4Р:

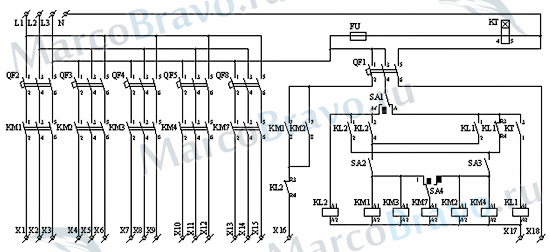

Принципиальная электрическая схема:

QF 1 — автоматические выключатели. предназначенные для отключения цепи управления фильтровальной установки от сети и защиты сети от короткого замыкания
QF 2. QF 3. QF 4. QF 5 — автоматические выключатели. предназначенные для отключения двигателей насосов от сети и защиты сети от короткого замыкания
QF 8 — автоматические выключатели. предназначенные для отключения двигателя резервного насоса фильтровальной установки от сети и защиты сети от короткого замыкания
KT — программируемое реле времени. предназначенное для управления работой насосов в автоматическом режиме
FU — плавкий предохранитель. предназначенный для защиты электродвигателя реле времени
SA1 — переключатель режима работ. предназначенный для отключения насосов фильтровальной установки (положение 0). ручного включения насосов (положение М) и попеременного включения насосов в автоматическом режиме. по срабатыванию реле времени (положение А)
SA2. SA3 – выключатели насосов. предназначенные для независимого включения/отключения каждой группы насосов в режиме ручного управления насосами (положение М переключателя SA1); SA2 — для насосов №1. №3 и SA3 — для насоса №2. №4
L1. L2. L3. — входные клеммы для подключения к щиту фазных проводов от устройства защитного отключения (УЗО)
N — входная клемма для подключения к щиту нулевого провода от устройства  защитного отключения (УЗО)
KL1 — контактор. предназначенный для попеременного включения насосных групп в автоматическом режиме (положение А переключателя SA1)
KL2 — контактор. предназначенный для одновременного включения обеих насосных групп в режиме ручного управления (положение М переключателя SA1)
KM1. KM2. KM3. KM4— контакторы. предназначенные для подачи питания на двигатели насосов фильтровальной установки: KM1 — для насоса №1. KM2 — для насоса №2. KM3 — для насоса №3. KM4 — для насоса №4
KM7 — контактор. предназначенный для подачи питания на двигатель резервного насоса фильтровальной установки
X16 — выходные клеммы для подключения к термостату и/или к обмотке реле наличия потока
X17. X18 — выходные клеммы для подключения к защите от сухого хода. размещенной на распределительном щите
X1. X2. X3 — выходные клеммы для подключения к щиту насоса №1
X4. X5. X6 — выходные клеммы для подключения к щиту насоса №2
X7. X8. X9 — выходные клеммы для подключения к щиту насоса №3
X10. X11. X12 — выходные клеммы для подключения к щиту насоса №4
X13. X14. X15 — выходные клеммы для подключения к щиту резервного насоса
