Description
Производитель: Hugo Lahme. Германия
Артикул: 8720000

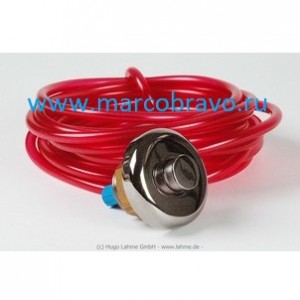

Набортная пневмо-кнопка Hugo Lahme FitStar 8720000 — используется для безопасного включения и выключения аттракционов бассейна с помощью давления воздуха создаваемой кнопкой. Установка FitStar 8720000 происходит в борт бассейна. вставляется кнопка с воздушным шлангом подключенного к щиту управления. С помощью пневмо-кнопки можно включать и выключать аттракционы прямо из бассейна. Лицевая часть выполнена из нержавеющей стали AISI-316L. Может применятся с панелями управления FitStar 7335050 4кВт и FitStar 7322060. 2.6 кВт.
В комплект входит: кнопка. пневмошланг 5м

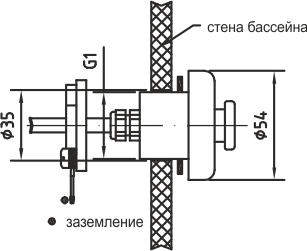

Габаритные размеры пневмопускателя Hugo Lahme FitStar 8720000:
Деталировка пневмопускателя Hugo Lahme FitStar 8720000. позиция 2:
| Pos. | Артикул | Описание |
| 1 | 0511700141 | Screen |
| 2 | 575108 | Headless pin |
| 3 | 0510750141 | Pushbutton |
| 4 | 0510700141 | Thrust washer |
| 5 | 505245 | Countersunk screw |
| 6 | 0460400141 | Basic element |
| 7 | 500400 | Compression spring |
| 8 | 510326 | Diaphragm protection |
| 9 | 511102 | Diaphragm |
| 10 | 575121 | Disk. red |
| 11 | 0510740141 | Flange |
| 12 | 505253 | Countersunk screw |
| 13 | 510950 | Screw connection |
| 14 | 513011 | Seal |
| 15 | 502519 | Lock nut |
| 16 | 510512 | Hose |
| 17 | 500450 | Protection spring |
