Description
Производитель: KRIPSOL. Испания
Модель: GTO506-71
Гарантия: 12 месяцев
Фильтровальная установка KRIPSOL GRANADA GTO506-71 — предназначена для очистки воды в бассейнах от механических взвесей. Корпус фильтра изготовлен из полимерных материалов. В качестве фильтрующего элемента применяется кварцевый песок. Также есть вариант с боковым подключением шестипозиционного клапана переключения режимов работы. Благодаря фильтровальной установке вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность.
При помощи вентиля осуществляется управление 6-ю режимами работы фильтра:
Положение FILTER — режим фильтрации;
Положение BACKWASH — режим промывки фильтрующего материала (кварцевого песка);
Положение RINSE — режим уплотнения фильтрующего материала (кварцевого песка);
Положение WASTE — режим опорожнения;
Положение RECIRCULATE — режим рециркуляции;
Положение CLOSED — 6-ти поз. вентиль закрыт;
Положение WINTER — зимнее хранение.
Уменьшить затраты времени на обслуживание фильтровальной установки Kripsol Granada позволит автоматическая щит управления — Kripsol AM-100
Технические характеристики фильтровальной установки KRIPSOL GRANADA GTO506-71:
| Технические данные | Единицы измерения | GT506-504 |
| Производительность фильтра | м3/ч | 10 |
| Производительность насоса | м3/ч | 10 |
| Потребляемая мощность насоса | Вт | 0.55 |
| Класс изоляции насоса | Класс I F | |
| Класс защиты корпуса электродвигателя | IP 54 | |
| Диаметр фильтра | мм | 500 |
| Подсоединения вентиля | — | верхнее |
| Температура окружающего воздуха | °C | +10…+35 |
| Температура окружающего воды. не более | °C | +60 |
| Влажность окружающего воздуха. не более | % | 60 |
| Максимальная температура воды | °C | 45 |
| Давление. не более | бар | 1.5 |
| Фракция песка | мм | 0.5-1.0 |
| Масса песковой засыпки | кг | 90 |
| Диаметр трубопроводов. Не менее | мм | 50 |
| Диаметр подсоединений вентиля | дюйм | 1 1/2 |
Габаритные и присоединительные размеры фильтровальной установки KRIPSOL GRANADA GTO506-71:
Для присоединения фильтровальной установки предусмотрены резьбовые соединения 1½

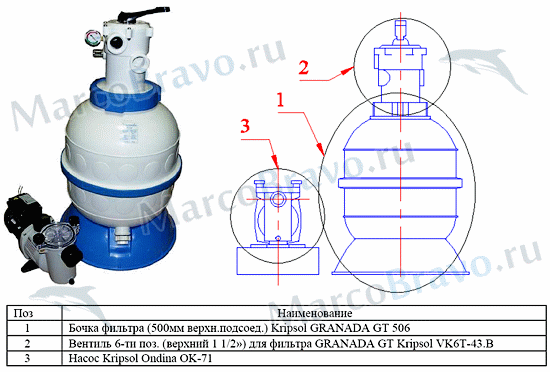

Комплектация фильтровальной установки KRIPSOL GRANADA GTO506-71:
*В комплект поставки не входит: песчаная загрузка — песок. переходы на шланг 2 шт. (резьба — 1½ дюйма. артикул: 7511. цена — 500 руб. за 2шт.) и армированный шланг 1м (д. 38 мм).
Деталировка бочки фильтра Kripsol GRANADA GT506. выбор запасных частей:
| Позиция | Наименование |
| 1 | Бочка фильтра Kripsol GRANADA GT 506 |
| 2 | Муфта резьбовая фланца бочки фильтра GRANADA Kripsol RGR020.A |
| 3 | Прокладка-кольцо фланца бочки фильтра GRANADA Kripsol RGR030.A |
| 4 | Пробка сливная (компл. с сепаратором) фильтра GRANADA Kripsol RGR 040.A |
| 5 | Коллектор фильтра GRANADA GT506 Kripsol R090 CC.A/R090 CC.A |
| 6 | Сепаратор фильтра Kripsol GRANADA 500 GT/GL. арт. R082 BC.A. на резьбе |
| 6 | Сепаратор фильтра Kripsol GRANADA GT/GL 500. арт. R081 BC.NR/RFD 0112.00R. на защёлках |
| 7 | Платформа круглая для бочки фильтра GRANADA Kripsol RGR 190.R |
| 8 | Гайка для крепления фильтра GRANADA GT к платформе Kripsol |
| 9 | Декоративное кольцо фильтра GRANADA GT Kripsol |
| 10 | Вентиль 6-ти поз.(верхний 1 1/2”) Kripsol VK6T-43.B |
| 11 | Манометр |
Схема монтажа фильтра KRIPSOL GRANADA GTO506-71:
| Поз | Наименование |
| 1 | Бочка фильтра (500 мм) (верх. подсоед.) Kripsol Granada GT506 |
| 2 | Вентиль 6-ти поз.(верхний 1 1/2”) Kripsol VK6T-43.B |
| 3 | Насос (10 м3/ч. 220В) Kripsol Ondina OK-71 |
| 4 | Манометр Kripsol MP13.B |
| 5 | Платформа круглая для бочки фильтра Granada Kripsol |
| 6 | Ниппель д. 50/63-1 ½” Coraplax (7308050) |
| 7 | Муфта разъемная д. 50 Coraplax (7414050) |
| 8 | Обратный клапан д. 50 Coraplax (1310050) |
| 9 | Угольник 90 градусов д. 50 Coraplax (7101050) |
| 10 | Кран шаровый разъемный д. 50 Coraplax (1010050) |
Размеры упаковки: прямоугольный картонный короб 870x600x800 мм
