Бренд: AstralPool
Производитель: Fluidra (Испания)
Модель. артикул: Aster High-Performance Filter. 24770-0100
Фильтр песочный Astral Aster 24770 — предназначен для очистки воды в бассейнах от механических взвесей. фильтр с высотой фильтрующего слоя 800 мм — значительно повышает качество фильтрации. Фильтрат можно использовать однослойный и многослойный. в комбинации песка и гравия. стекла и антрацита.
Корпус фильтра изготовлен из полиэфирной смолы (полиэстера) и стекловолокна. в верхней части бочки установлена инспекционная быстросъёмная крышка с воздухоотводчиком ручным и автоматическим. в нижней части — сливная пробка размером 21/2 . Коллектор. диффузор с сепараторами изготовлены из материала UPVC. В качестве фильтрующего элемента применяется кварцевый песок и гравий. Комплектуется манометром. Вентиль Astral 07444 — не входит в комплект.
Технические характеристики фильтра Astral Aster 24770:
| Технические данные | Единицы | Значение |
| Диаметр фильтра | мм | 750 |
| Материал бочки | армир.полиэстер | |
| Высота фильтрующего слоя | м | 0.8 |
| Производительность фильтра при 50m3/h/m2 | м3/ч | 20 |
| Производительность насоса. рекомендуемая | м3/ч | |
| Площадь фильтрации | м3 | 0.44 |
| Максимальное рабочее давление | кг/см2 | 2.5 |
| Проверочное давление | кг/см2 | 3.5 |
| Подсоединения | — | боковое |
| Вес фильтра | кг | 60 |
| Максимальная температура воды | °C | 40 |
| Фракция песка | мм | 0.4 — 0.8 |
| Масса засыпки гравия 1-2мм | кг | 65 |
| Масса песковой засыпки 0.4-0.8мм | кг | 450 |
| Подсоединения. размер | дюйм | 2 |
| Размер упаковки | см | 84 x 84 x 141 |
| Объём упаковки | м3 | 0.89 |
Габаритные размеры фильтра Astral Aster 24770:
.jpg)
| D ( mm ) | K ( inches ) | H ( mm ) | M ( mm ) | N ( mm ) | P ( mm ) |
| 500 | 1 1/2 | 1365 | 605 | 480 | 400 |
| 600 | 1 1/2 | 1370 | 605 | 480 | 490 |
| 750 | 2 | 1435 | 665 | 435 | 625 |
Схема монтажа фильтра Astral Aster 24770:
| Поз | Наименование |
| 1 | Фильтр Astral Aster 24770 |
| 2 | Боковой 6-позиционный вентиль 2 Astral 07444 |
| 3 | Насос (22 м3/ч. 380В) Kripsol Koral KS-150 |
| 4 | Манометр |
| 5 | Ниппель д. 63/75-2” Coraplax (7308063) |
| 6 | Муфта разъемная д. 63 Coraplax (7414063) |
| 7 | Обратный клапан д. 63 Coraplax (1310063) |
| 8 | Угольник 90 градусов д. 63 Coraplax (7101063) |
| 9 | Кран шаровый разъемный д. 63 Coraplax (1010063) |

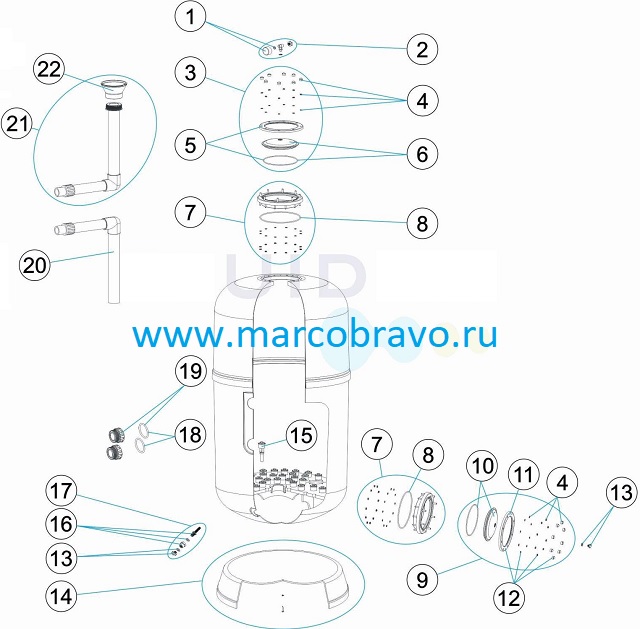

Деталировка фильтра Astral Aster High-Performance Filter 24770. выбор запасных частей:
| Поз | Описание | Артикул |
| 1 | 4404010103 | |
| 2 |
Манометр с вентилем выпуска воздуха 1/4 х 1/8” фильтра Astral |
4404080104 |
| 3 | KIT TRANSPARENT LID (КОМПЛЕКТ ПРОЗРАЧНОЙ КРЫШКОЙ) | 4404190325 |
| 4 | VALVE TOP FIXING RING SCREWS (КОМПЛЕКТ ГАЕК) | 4404260107 |
| 5 | 1 1/2 VALVE TOP FIXING RIN (1 1/2 КЛАПАН ВЕРХНЕГО КРЕПЛЕНИЯ РИН ) | 4404260105 |
| 6 | TRANPARENT LID D.220 + `O` RING (ПРОЗРАЧНАЯ КРЫШКА D 220 + УПЛОТНИТЕЛЬНОЕ КОЛЬЦО) | 4404190303 |
| 7 | 4404160809 | |
| 8 | O` RING 255X4 (УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 255X4) | 4404020116 |
| 9 | SET LID (КОМПЛЕКТ КРЫШКИ) | 4404303002 |
| 10 | 4404160847 | |
| 11 | 4404160849 | |
| 12 | LIF FIXING RING (ЛИФ КРЕПЕЖНЫЕ КОЛЬЦА) | 4404303001 |
| 13 | DRAIN PLUG AND GASKET (СЛИВНАЯ ПРОБКА И ПРОКЛАДКА) | 4404040113 |
| 14 | FILTER BASE D. 500 (Базовый фильтр Д. 500) | 4404010112 |
| 14 | FILTER BASE D. 900 (Базовая Д. фильтр 900) | 4404040042 |
| 14 | FILTER BASE D. 600 (Базовый фильтр Д. 600) | 4404010113 |
| 14 | FILTER BASE D. 750 (Базовая Д. фильтр 750) | 4404300924 |
| 15 | STRAINER 0.5 MM (ГРЯЗЕУЛОВИТЕЛЬ 0.5 ММ) | 4404161535 |
| 16 | DRAIN SET (ДРЕНАЖНЫЙ НАБОР) | 4404302104 |
| 17 | WATER PURGE 3/8 (ОЧИСТКА ВОДЫ 3/8) | 4404010108 |
| 18 | O` RING D. 70X5 (УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 70 X 5) | 4404040211 |
| 18 | O` RING D. 60X8 (УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 60 X 8) | 4404040115 |
| 19 | 2 OUTLET FITTING + O`RIN (ПАТРУБОК ПОДКЛЮЧЕНИЯ 2« + УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ) | 4404040112 |
| 19 | FITTING 1 1/2 + O`RIN (ПАТРУБОК ПОДКЛЮЧЕНИЯ 1 1/2« + УПЛОТНИТЕЛЬНОЕ КОЛЬЦО) | 4404040103 |
| 19 | OUTLETUNION 2 1/2 + O-RIN (ПАТРУБОК ПОДКЛЮЧЕНИЯ 2 1/2« + УПЛОТНИТЕЛЬНОЕ КОЛЬЦО) | 4404290108 |
| 20 | MANIFOLD ASSEMBLY D. 900 — 2 ВЅ () | 4404040049 |
| 20 | MANIFOLD ASSEMBLY D. 900 — 2 (Коллектор Д. сборка 900 — 2) | 4404040048 |
| 20 | MANIFOLD ASSEMBLY D. 750 (Коллектор Д. собрание 750) | 4404040047 |
| 20 | MANIFOLD ASSEMBLY D. 600 (Сборка коллектора Д. 600) | 4404040046 |
| 20 | MANIFOLD ASSEMBLY D. 500 (Сборка коллектора Д. 500) | 4404040045 |
| 21 | DIFFUSER ASSEMBLY D. 900 2 (РАСПРОСТРАНЕНИЕ СБОРКИ D. 900 2) | 4404040053 |
| 21 | DIFFUSER ASSEMBLY D. 900 2 ВЅ () | 4404040054 |
| 21 | DIFFUSER ASSEMBLY D. 500 (РАСПРОСТРАНЕНИЕ СБОРКИ D. 500) | 4404040050 |
| 21 | DIFFUSER ASSEMBLY D. 600 (РАСПРОСТРАНЕНИЕ СБОРКИ D. 600) | 4404040051 |
| 21 | DIFFUSER ASSEMBLY D. 750 (РАСПРОСТРАНЕНИЕ СБОРКИ D. 750) | 4404040052 |
| 22 | DIFFUSER CONE D. 50 (КОНУС КОЛЛЕКТОРА D 50) | 4404301004 |
| 22 | DIFFUSER CONE D. 63 (КОНУС КОЛЛЕКТОРА D 63) | 4404300910 |
| 22 | DIFFUSER CONE D. 75 (КОНУС КОЛЛЕКТОРА D 75) | 4404190324 |
