Description
Производитель: IML. Испания
Модель: Mediterraneo MTR- 400-L (без вентиля)/ MTR- 400-VL (с вентилем)

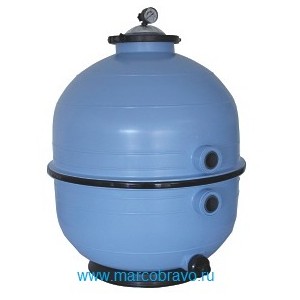

Фильтр песочный Mediterraneo MTR- 400-L — предназначен для очистки воды в бассейнах от механических взвесей объёмом до 48 м3. Корпус фильтра изготовлен из двух полипропиленовых чаш. сваренных ультразвуковой сваркой. В верхней части бочки установлена инспекционная прозрачная крышка (фиксируется хомутом) с ручным воздухоотводчиком. в нижней части — сливная пробка. Коллектор. диффузор с сепараторами изготовлены из материала UPVC. В качестве фильтрующего элемента применяется кварцевый песок и гравий. Фильтр оснащается вентилем PS-6103.
Технические характеристики фильтра Mediterraneo MTR- 400-L:
| Технические данные | Единицы | Значение |
| Диаметр фильтра | мм | 400 |
| Материал бочки | полипропилен | |
| Высота фильтрующего слоя | м | — |
| Производительность фильтра при 50m3/h/m2 | м3/ч | 6 |
| Производительность насоса. рекомендуемая | м3/ч | |
| Площадь фильтрации | м3 | 0.12 |
| Максимальное рабочее давление | кг/см2 | 1.5 |
| Проверочное давление | кг/см2 | 2.5 |
| Подсоединения | — | боковое |
| Вес фильтра | кг | 10.0 |
| Максимальная температура воды | °C | 1-40 |
| Фракция песка | мм | 0.4 — 0.8 |
| Масса песковой засыпки | кг | 60 |
| Подсоединения. размер | дюйм | 1 1/2 |
Габаритные размеры фильтра Mediterraneo MTR- 400-L:
|
Ø D |
H | M | N | А |
| 462 | 690 | 347 | 222 | 330 |
Схема монтажа фильтра Mediterraneo MTR- 400-L:
| Поз | Наименование |
| 1 | Бочка фильтра (350 мм) (бок. подсоед.) Mediterraneo MTR- 400-L |
| 2 | Вентиль 6-ти поз.(боковой 1 1/2”) PS-6103 |
| 3 | Насос с префильтром Speck Badu Magic 4 |
| 4 | Манометр |
| 5 | Платформа круглая для бочки фильтра Granada Kripsol |
| 6 | Ниппель д. 50/63-1 ½” Coraplax (7308050) |
| 7 | Муфта разъемная д. 50 Coraplax (7414050) |
| 8 | Муфта разъемная д. 50-1 1/2 с внешней резьбой Coraplax (7404050) |
| 9 | Угольник 90 градусов д. 50 Coraplax (7101050) |
| 10 | Обратный клапан д. 50 Coraplax (1310050) |
| 11 | Кран шаровый разъемный д. 50 Coraplax (1010050) |
Деталировка фильтра Mediterraneo MTR- 400-L. выбор запасных частей:
| Описание | Пози-я | Артикул |
| Манометр 1/8 3kg фильтра Mediterraneo | 1 | FS08077-0503 |
| Переходник манометра 1/8 — 1/4 фильтра Mediterraneo | 2 | FS00555-0401 |
| Выпуск воздуха 1/4 фильтра Mediterraneo | 3 | FS074065008A |
| Прокладка фильтра Mediterraneo | 4 | FS00470-0319 |
| Крышка бочки фильтра Mediterraneo | 5 | PS500-010 |
| Прокладка крышки фильтра Mediterraneo | 6 | PS500-002 |
| Хомут крышки фильтра Mediterraneo | 7 |
FEC24182-1003M |
| Сливная пробка фильтра Mediterraneo | 8 |
RM400L60 |
| Комплект диффузора и коллектора фильтра Mediterraneo Ø400 | 9 |
