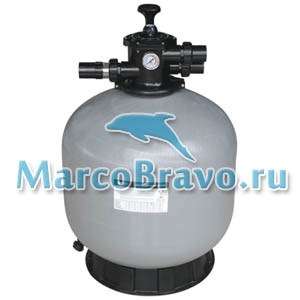

Фильтр песочный Emaux V700 (710 мм. 19.5 м3/ч. с верхним 6-п вентилем 1 1/2)

Фильтр песочный Emaux V700 (710 мм. 19.5 м3/ч. с верхним 6-п вентилем 1 1/2)

16 733  Цена по запросу

м/а Фильтр д.700мм (верх. подсоед. 50мм) Emaux V700 (Opus) (с 6-ти поз. вент. 1 1/2) предназначен для механической очистки воды в бассейнах объемом до 100 м3. Производительность фильтра 19.5 куб.м/ч. Подсоединение вентиля – верхнее. Диаметр фильтра 710 мм.

вкредит

Цена не окончательная! Точную стоимость мы сообщим вам после оформления заказа, в зависимости от текущего курса валют.

Консультация по товару:

Description

Производитель: EMAUX. Китай (Гонконг)

Модель: V700

Артикул: 88010107

Фильтр песочный EMAUX V700 — предназначен для очистки воды в бассейнах от механических взвесей. Материал корпуса фильтра изготовлен из стекловолокна. В качестве фильтрующего элемента применяется кварцевый песок. Благодаря фильтру вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность.

Технические характеристики фильтра EMAUX V700:

Технические данные Единицы измерения      Значение
Диаметр фильтра  мм 710
Площадь фильтрации м2 0.40
Материал бочки стекловолокно
Производительность фильтра м3/ч 19.5
Рекомендуемоя производительность насоса м3/ч 10
Подсоединения вентиля   верхнее
Вес фильтровальной установки кг
Максимальное давление бар 2.5
Максимальная температура воды °C 43
Фракция песка мм 0.4-0.9
Масса песковой засыпки кг 210
Диаметр подсоединений мм 50
Диаметр разъёмных муфты дюйм 1 1/2

Габаритные размеры фильтра EMAUX V700:


A B C D E F
1020 905 845 330 710 500

Комплектация фильтра  EMAUX V700:

height=394

Деталировка фильтра EMAUX V700. выбор запасных частей:


Поз-я Артикул Описание Кол-о
1 88280105 Вентиль Emaux MPV01 (верх..  1 1/2) 1
2 89280101 Муфта разъемная со смотровым окном 1
3 89280102 Муфта разъемная с внешней резьбой 2
4 06011032
06011030
Манометр 1
4 01111048 Гайка гнезда манометра крышки 1
5 89010119 Гайка с болтом M6*50 2
5 01271010 Хомут фланца бочки фильтра V350 2
6 02011134 Прокладка-кольцо фланца бочки 1
7 89010109 Бочка фильтра V700 1
8 89010102 Коллектор фильтра 1
9 01172008 Сепаратор фильтра V700 (126mm) 8
10 89010107 Пробка сливная 1
11 01111062 Платформа бочки 1
12 01181052 Гайки крепления бочки к платформе 4

Схема монтажа фильтра EMAUX V700:



height=351

Поз  Наименование
1 Фильтр (650 мм) (верх. подсоед.) Emaux V700 (Opus)
2 Вентиль 6-ти поз.(верхний 1½”) для фильтра Emaux (Opus) MPV-01
3 Насос с префильтром AquaViva SWIM100M (19 м3/ч. 220 В)
4 Манометр Emaux (Opus) FT-03W-04-02. FT-03W-05
5 Муфта разъемная 6-ти поз. вентиля с внешней резьбой 1½ Emaux
6 Угольник 90 гр.д. 50 Coraplax (7101050)
7 Обратный клапан д. 50 Coraplax (1310050)
8 Кран шаровый разъемный д. 50 Coraplax (1010050)
9 Муфта разъемная со смотровым окном 6-ти поз. вентиля с внешней резьбой 1½ Emaux

height=437

Размеры упаковки бочки фильтра: прямоугольный картонный короб 750x750x800 мм:

height=195

 Размеры упаковки вентиля для фильтра: прямоугольный картонный короб 300x300x400 мм

height=166
