Description
Производитель: EMAUX. Китай (Гонконг)
Модель: S700 (B)
Артикул: 88011208

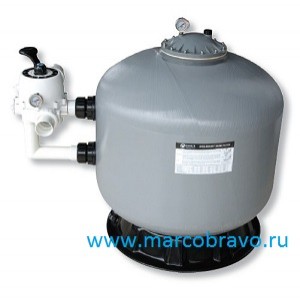

Фильтр песочный EMAUX S700 (B) — предназначен для очистки воды в бассейнах от механических взвесей. Материал корпуса фильтра изготовлен из стекловолокна намотонного шпулькой. верхняя крышка привинчивается гайками. В качестве фильтрующего элемента применяется кварцевый песок. Благодаря фильтру вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность.
Технические характеристики фильтра EMAUX S700 (B):
| Технические данные | Единицы измерения | Значение |
| Диаметр фильтра | мм | 723 |
| Площадь фильтрации | м2 | 0.41 |
| Материал бочки | стекловолокно | |
| Производительность фильтра | м3/ч | 20.16 |
| Рекомендуемоя производительность насоса | м3/ч | 10 |
| Подсоединения вентиля | — | боковое |
| Вес фильтровальной установки | кг | — |
| Максимальное давление | бар | 2.5 |
| Максимальная температура воды | °C | 43 |
| Фракция песка | мм | 0.4-0.9 |
| Масса песковой засыпки | кг | 215 |
| Диаметр подсоединений | мм | 63 |
| Диаметр разъёмных муфты | дюйм | 2 |

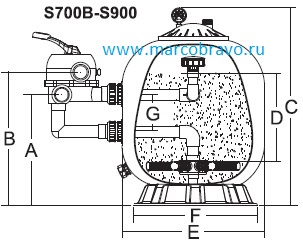

Габаритные размеры фильтра EMAUX S700 (B):
| A | B | C | D | E | F | G |
| 520 | 606 | 890 | 390 | 723 | 500 | 220 |
Деталировка фильтра EMAUX S700 (B). выбор запасных частей:
| Поз-я | Описание | Кол-во | Артикул |
| 1 | Винт-заглушка для спуска воздуха | 1 | |
| Адаптер манометра | 1 | ||
| 2 | Манометр Emaux S700(B) | 1 | |
| 3 | Гайки крышки бочки Emaux S700(B) | 12 | |
| 4 | Крышка бочки фильтра Emaux S700(B) | 1 | 01172005 |
| 5 | Прокладка крышки бочки фильтра Emaux S700(B) | 2 | |
| 6 | Бочка фильтра Emaux S700(B) | 1 | |
| 7 | Вентиль MPV04 (бок.. 2) Emaux S700(B) | 1 | |
| 8 | Соединение вентиля Emaux S700(B) | 1 | |
| 8* | Панель соединительная коллектора-диффузора фильтра Emaux S700В | 1 | 89011201 |
| 9 | Диффузор фильтра Emaux S700(B) | 1 | 89011203 |
| 10 | Коллектор фильтра Emaux S700(B) | 1 | |
| 11 | Сепаратор фильтра Emaux S700(B) (233мм) | 8 | |
| 12 | Держатель труб коллектора | 1 | |
| 13 | Трубка воздушная Emaux S700(B) | 1 | |
| 14 | Пробка сливная | 1 |
Схема монтажа фильтра EMAUX S700 (B):
| Поз | Наименование |
| 1 | Фильтр (700 мм) (бок. подсоед.) Emaux S700 (Opus) |
| 2 | Вентиль 6-ти поз.(боковой 2’’) для фильтра Emaux (Opus) MPV-04 |
| 3 | Насос 1.1 кВт 220В Emaux SB15 (Opus) |
| 4 | Манометр Emaux (Opus) FT-03W-04-01. FT-03W-05 |
| 5 | Обратный клапан д. 63 Coraplax (1310063) |
| 6 | Муфта разъемная с внешней резьбой 2 |
| 7 | Угольник 90 гр.д. 63 Coraplax (7101063) |
| 8 | Кран шаровый разъемный д. 63 Coraplax (1010063) |
| 9 | Муфта разъемная д. 63 |
Размеры упаковки бочки фильтра: прямоугольный картонный короб 750x750x800 мм
Размеры упаковки вентиля для фильтра: прямоугольный картонный короб 300x270x340 мм
