Производитель: Behncke. Германия
Модель / Артикул: Köln / 703 600 02 / 70360002

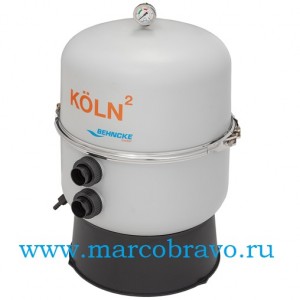

Фильтр песочный Behncke Köln Ø600 — это оборудование для бассейна необходимое для очистки воды в бассейнах от механических взвесей объёмом до 70-90 м3. Корпус фильтра состоит из двух чаш. скреплённых хомутом из нержавеющей стали. материал чаш бочки — полипропилен. армированный стекловолокном.
Разборная конструкция позволяет значительно повысить срок службы фильтра и упростить качество и простоту обслуживания бочки — можно легко удалить грязь и налеты на внутренней поверхности. а также заменить затвердевший песок без большого риска повреждения сепараторов.
В верхней части бочки установлен манометр с ручным воздухоотводчиком. в нижней части — сливная пробка со штуцером под шланг. Коллектор. диффузор с сепараторами изготовлены из материала UPVC. В качестве фильтрующего элемента применяется кварцевый 70% песок и 30% гравий.
Комплектуется манометром. вентиль в комплект не входит.
Технические характеристики фильтра Behncke Köln Ø600:
| Технические данные | Единицы | Значение |
| Внутренний диаметр и высота фильтра | мм | 600 x 995 |
| Внешний диаметр фильтра | мм | 670 |
| Материал бочки | полипропилен | |
| Высота фильтрующего слоя | м | — |
| Производительность фильтра при 50m3/h/m2 | м3/ч | 13 |
| Производительность насоса. рекомендуемая | м3/ч | 10-14 |
| Площадь фильтрации | м3 | 0.28 |
| Максимальное рабочее давление | кг/см2 | 1.8 |
| Проверочное давление | кг/см2 | — |
| Подсоединения | — | боковое |
| Вес фильтра | кг | 19.0 |
| Максимальная температура воды | °C | 1-40 |
| Фракция песка | мм | 0.4 — 0.8 |
| Масса песковой засыпки | кг | 125 |
| Подсоединения. размер | дюйм | 1 1/2 |
Схема монтажа фильтра Behncke Köln Ø600:
| Поз | Наименование |
| 1 | Бочка фильтра Behncke Köln Ø600 |
| 2 | Вентиль 6-ти поз.(боковой 1 1/2”) |
| 3 | Насос (14.5 м3/ч. 220В) Kripsol Ondina OK-100 |
| 4 | Манометр |
| 5 | Платформа круглая для бочки фильтра |
| 6 | Ниппель д. 50/63-1 ½” Coraplax (7308050) |
| 7 | Муфта разъемная д. 50 Coraplax (7414050) |
| 8 | Муфта разъемная д. 50-1 1/2 с внешней резьбой Coraplax (7404050) |
| 9 | Угольник 90 градусов д. 50 Coraplax (7101050) |
| 10 | Обратный клапан д. 50 Coraplax (1310050) |
| 11 | Кран шаровый разъемный д. 50 Coraplax (1010050) |
Деталировка фильтра Behncke Köln Ø600. выбор запасных частей:
| Поз. | Кол. | Описание | Артикул |
| 1 | 1 | KÖLN²-Unterschale Ø 400 | 703 400 51-16 |
| 1 | 1 | KÖLN²-Unterschale Ø 500 | 703 500 51-16 |
| 1 | 1 | KÖLN²-Unterschale Ø 600 | 703 600 51-16 |
| 2 | 1 | KÖLN²-Oberschale Ø 400 | 703 400 52-16 |
| 2 | 1 | KÖLN²-Oberschale Ø 500 | 703 500 52-16 |
| 2 | 1 | KÖLN²-Oberschale Ø 600 | 703 600 52-16 |
| 3 | 1 | Sockel (Fuß) Ø 400 | 703 400 53 |
| 3 | 1 | Sockel (Fuß) Ø 500 | 703 500 53 |
| 3 | 1 | Sockel (Fuß) Ø 600 | 703 600 53 |
| 4 | 1 | Spannring für Ø 400 | 703 400 54 |
| 4 | 1 | Spannring für Ø 500 | 703 500 54 |
| 4 | 8 | Spannring für Ø 600 | 703 600 54 |
| 5 | 8 | Innenring für Ø 400 | 703 400 55 |
| 5 | 8 | Innenring für Ø 500 | 703 500 55 |
| 5 | 1 | Innenring für Ø 600 | 703 600 55 |
| 6 | 2/3 | Spannschraube M8 x 100 | 433 100 08 |
| 7 | 2/3 | Gewinderolle M8 | 703 100 01 |
| 8 | 2/3 | Lochrolle MS | 703 100 02 |
| 9 | 1 | Dichtring (O-Ring) für Ø 400 | 703 400 56 |
| 9 | 1 | Dichtring (O-Ring) für Ø 500 | 703 500 56 |
| 9 | 1 | Dichtring (O-Ring) für Ø 600 | 703 600 56 |
| 10 | 1 | Auslaufgarnitur für Ø 400 kompl. mit Düsen | 703 400 58 |
| 10 | 1 | Auslaufgarnitur für Ø 500 kompl. mit Düsen | 703 500 58 |
| 10 | 1 | Auslaufgarnitur für Ø 600 kompl. mit Düsen | 703 600 58 |
| 11 | 1 | Einlaufgarnitur für Ø 400 kompl. mit Trichter | 703 400 57 |
| 11 | 1 | Einlaufgarnitur für Ø 500 kompl. mit Trichter | 703 500 57 |
| 11 | 1 | Einlaufgarnitur für Ø 600 kompl. mit Trichter | 703 600 57 |
| 12 | 1 | Einlaufkopf für Ø 400 | 703 400 59 |
| 12 | 1 | Einlaufkopf für Ø 500 | 703 500 59 |
| 12 | 1 | Einlaufkopf für Ø 600 | 703 600 59 |
| 13 | 1 | Entlüftungsrohr für Ø 400 | 703 400 60 |
| 13 | 1 | Entlüftungsrohr für Ø 500 | 703 500 60 |
| 13 | 1 | Entlüftungsrohr für Ø 600 | 703 600 60 |
| 14 | 2 | Nippel R 1½“ / 2¼“ | 703 100 62 |
| 15 | 1 | Filterkreuz für Ø 400 | 703 400 61 |
| 15 | 1 | Filterkreuz für Ø 500 | 703 500 61 |
| 15 | 1 | Filterkreuz für Ø 600 | 703 600 61 |
| 16 + 18 | 1 | Entleerung komplett. Typ ED | 433 002 02 |
| 17 | 1 | O-Ring 9.0 x 2.0 mm für Manometer | 200 200 03 |
| 19 | 1 | Манометр | 200 100 06 |
| 20 | 1 | Entlüftungsventil | 200 100 04 |
| 22 | 3 | Schraube 4 x 16 A4 Blechtreiber | 113 431 16 |
| 23 | 3 | Scheibe 4.3 4A | 433 043 00 |
| 2.1 | 1 | Rückspülventilsatz R41 (ausschl. für KÖLN²-Filter) | 392 400 99 |
| 2.2 | 1 | Filterpalette klein für Ø 400 | 871 300 20 |
| 2.2 | 1 | Filterpalette groß für Ø 500 Ø 600 | 871 300 30 |
| 2.2.1 | 3 | Blechschraube 6.3 X 32 für Behälterfuß | 113 431 09 |
| 2.3 | 1 | Filterpumpe Typ siehe Punkt 3.2 “Technische Daten“ | |
| bzw. Typenschild Pumpe | |||
| 2.3.1 | 2 | Schraube-Sechskantholz 8.0 x 50 | 433 108 50 |
