Производитель: Astral. Испания
Модель / Артикул: Bilbao / 04591-0100

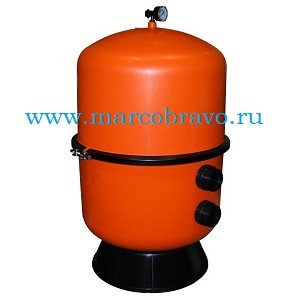

Фильтр песочный Astral Bilbao 400 — это оборудование для бассейна необходимое для очистки воды в бассейнах от механических взвесей объёмом до 30-40 м3. Корпус фильтра состоит из двух частей. скреплённых хомутом из нержавеющей стали. материал корпуса бочки — полипропилен. армированный стекловолокном.
Разборная конструкция позволяет значительно повысить срок службы фильтра и упростить качество и простоту обслуживания бочки — можно легко удалить грязь и налеты на внутренней поверхности. а также заменить затвердевший песок без большого риска повреждения сепараторов. В средней части бочки. на месте соединения половинок установлено стальное кольцо увеличения жесткости корпуса.
В верхней части бочки установлен манометр с ручным воздухоотводчиком. в нижней части — сливная пробка со штуцером под шланг. Коллектор. диффузор с сепараторами изготовлены из материала PVC и PP. В качестве фильтрующего элемента применяется кварцевый песок.
Комплектуется манометром. вентиль 00599 в комплект не входит.
Технические характеристики фильтра Astral Bilbao 400:
| Технические данные | Единицы | Значение |
| Внешний диаметр фильтра | мм | 400 |
| Материал бочки | полипропилен | |
| Высота фильтрующего слоя | м | — |
| Производительность фильтра при 50m3/h/m2 | м3/ч | 6 |
| Производительность насоса. рекомендуемая | м3/ч | 4-7 |
| Площадь фильтрации | м3 | 0.126 |
| Максимальное рабочее давление | кг/см2 | 1.5 |
| Проверочное давление | кг/см2 | — |
| Подсоединения | — | боковое |
| Вес фильтра | кг | 13.0 |
| Максимальная температура воды | °C | 1-40 |
| Фракция песка | мм | 0.4 — 0.8 |
| Масса песковой засыпки | кг | 50 |
| Подсоединения. размер | дюйм | 1 1/2 |
| Размер упаковки фильтра | мм | 410х410х830 |
Размеры фильтра Astral Bilbao 400. мм:
| Ø mm | H mm | M mm | N mm | A mm |
| 400 | 840 | 420 | 295 | 341 |
Схема монтажа фильтра Astral Bilbao 400:
| Поз | Наименование |
| 1 | Бочка фильтра Astral Bilbao 400 |
| 2 | Вентиль 6-ти поз.(боковой 1 1/2”) |
| 3 | Насос с префильтром Kripsol Ninfa NK-25 |
| 4 | Манометр |
| 5 | Платформа круглая для бочки фильтра |
| 6 | Ниппель д. 50/63-1 ½” Coraplax (7308050) |
| 7 | Муфта разъемная д. 50 Coraplax (7414050) |
| 8 | Муфта разъемная д. 50-1 1/2 с внешней резьбой Coraplax (7404050) |
| 9 | Угольник 90 градусов д. 50 Coraplax (7101050) |
| 10 | Обратный клапан д. 50 Coraplax (1310050) |
| 11 | Кран шаровый разъемный д. 50 Coraplax (1010050) |
Деталировка фильтра Astral Bilbao 400. выбор запасных частей:
| Поз. | Описание | Артикул |
| 1 | Уплотнительно кольцо хомута корпуса фильтра Bilbao Ø400мм | 4404200109 |
| 1 | Уплотнительно кольцо хомута корпуса фильтра Bilbao Ø500мм | 4404200112 |
| 1 | Уплотнительно кольцо хомута корпуса фильтра Bilbao Ø600мм | 4404200115 |
| 2 | КОМПЛЕКТ манометр+клапан воздуха фильтра Bilbao | 4404080104 4404190101 |
| 3 | МАНОМЕТР фильтра Bilbao 1/8. 3 БАР | 4404010103 |
| 4 | Хомут корпуса фильтра Bilbao Ø600мм | 4404200116 |
| 4 | Хомут корпуса фильтра Bilbao Ø500мм | 4404200113 |
| 4 | Хомут корпуса фильтра Bilbao Ø400мм | 4404200110 |
| 5 | Болты с гайками хомута корпуса Д. 600мм | 4404200106 |
| 5 | Болты с гайками хомута корпуса | 4404200105 |
| 6 | Сливная пробка 3/8 | 4404200107 |
| 7 | 1 1/2 ФИТИНГ + ВОГНУТАЯ ПРОКЛАДКА | 4404020103 |
| 8 | ПРОКЛАДКА 1 1/2 | 4404020112 |
| 9 | Сепаратор фильтра Бильбао 3/4. 225 ММ | 4404300712 |
| 9 | Сепаратор фильтра Бильбао 3/4. 110 ММ | 4404300119 |
| 9 | Сепаратор фильтра Бильбао 3/4. 160 ММ | 4404300120 |
| 10 | Внутренний комплект сепарации фильтра Бильбао Д. 600мм | 4404010158 04593R0300 |
| 10 | Внутренний комплект сепарации фильтра Бильбао Д. 500мм | 4404010157 04592R0300 |
| 10 | Внутренний комплект сепарации фильтра Бильбао Д. 400мм |
4404010156 |
| 11 | Направляющее кольцо фильтра Bilbao Ø400мм | 4404200111 |
| 11 | Направляющее кольцо фильтра Bilbao Ø500мм | 4404200114 |
| 11 | Направляющее кольцо фильтра Bilbao Ø600мм | 4404200117 |
| 12 | Комплект сепараторов фильтра Bilbao Ø600мм | 4404010075 |
| 12 | Комплект сепараторов фильтра Bilbao Ø450-500мм | 4404010074 |
| 12 | Комплект сепараторов фильтра Bilbao Ø350мм | 4404010073 |
| 13 | Подиум фильтра Bilbao Ø400мм | 4404010159 |
| 13 | Подиум фильтра Bilbao Ø500мм | 4404010160 |
| 14 | Нижняя часть корпуса фильтра Bilbao Ø400мм | 154064002 |
| 14 | Нижняя часть корпуса фильтра Bilbao Ø500мм | 154065002 |
| 14 | Нижняя часть корпуса фильтра Bilbao Ø600мм | 154066002 |
| 15 | Верхняя часть корпуса фильтра Bilbao Ø500мм | 154065001 |
| 15 | Верхняя часть корпуса фильтра Bilbao Ø600мм | 154066001 |
| 15 | Верхняя часть корпуса фильтра Bilbao Ø400мм | 154064001 |
