Производитель: Astral. Испания
Модель / Артикул: Bilbao / 04590-0100 (0459001000)

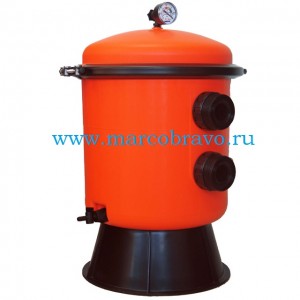

Фильтр песочный Astral Bilbao 350 — это оборудование для бассейна необходимое для очистки воды в бассейнах от механических взвесей объёмом до 30-40 м3. Корпус фильтра состоит из двух частей. скреплённых хомутом из нержавеющей стали. материал корпуса бочки — полипропилен. армированный стекловолокном.
Разборная конструкция позволяет значительно повысить срок службы фильтра и упростить качество и простоту обслуживания бочки — можно легко удалить грязь и налеты на внутренней поверхности. а также заменить затвердевший песок без большого риска повреждения сепараторов.
В верхней части бочки установлен манометр с ручным воздухоотводчиком. в нижней части — сливная пробка со штуцером под шланг. Коллектор. диффузор с сепараторами изготовлены из материала PVC и PP. В качестве фильтрующего элемента применяется кварцевый песок.
Комплектуется манометром. вентиль 00599 в комплект не входит.
Технические характеристики фильтра Astral Bilbao 350:
| Технические данные | Единицы | Значение |
| Внешний диаметр фильтра | мм | 350 |
| Материал бочки | полипропилен | |
| Высота фильтрующего слоя | м | — |
| Производительность фильтра при 50m3/h/m2 | м3/ч | 5 |
| Производительность насоса. рекомендуемая | м3/ч | 3-6 |
| Площадь фильтрации | м3 | 0.1 |
| Максимальное рабочее давление | кг/см2 | 1.5 |
| Проверочное давление | кг/см2 | — |
| Подсоединения | — | боковое |
| Вес фильтра | кг | 11.0 |
| Максимальная температура воды | °C | 1-40 |
| Фракция песка | мм | 0.4 — 0.8 |
| Масса песковой засыпки | кг | 35 |
| Подсоединения. размер | дюйм | 1 1/2 |
| Размер упаковки фильтра | мм | 410х410х620 |
Размеры фильтра Astral Bilbao 350. мм:
| Ø mm | H mm | M mm | N mm | A mm |
| 350 | 615 | 385 | 260 | 344 |
Схема монтажа фильтра Astral Bilbao 350:
| Поз | Наименование |
| 1 | Бочка фильтра Astral Bilbao 350 |
| 2 | Вентиль 6-ти поз.(боковой 1 1/2”) |
| 3 | Насос с префильтром Kripsol Ninfa NK-25 |
| 4 | Манометр |
| 5 | Платформа круглая для бочки фильтра |
| 6 | Ниппель д. 50/63-1 ½” Coraplax (7308050) |
| 7 | Муфта разъемная д. 50 Coraplax (7414050) |
| 8 | Муфта разъемная д. 50-1 1/2 с внешней резьбой Coraplax (7404050) |
| 9 | Угольник 90 градусов д. 50 Coraplax (7101050) |
| 10 | Обратный клапан д. 50 Coraplax (1310050) |
| 11 | Кран шаровый разъемный д. 50 Coraplax (1010050) |
Деталировка фильтра Astral Bilbao 350. выбор запасных частей:
| Поз. |
Описание |
Артикул |
| 1 |
Кольцо уплотнительное Д. 350 |
4404200101 |
| 2 |
КОМПЛЕКТ МАНОМЕТРА |
4404080104 |
| 3 |
МАНОМЕТР 1/8. 3 БАР |
4404010103 |
| 4 |
Хомут корпуса Д. 350 |
4404200104 |
| 5 |
Болты и гайки хомута |
4404200105 |
| 6 |
Сливная пробка 3/8 |
4404200107 |
| 7 |
1 1/2 ФИТИНГ + ПРОКЛАДКА |
4404020103 |
| 8 |
ПРОКЛАДКА 1 1/2 |
4404020112 |
| 9 |
Сепаратор. 3/4. 110 ММ |
4404300119 |
| 10 |
Комплект 350мм |
04590R0300 |
| 11 |
Нижняя часть корпуса 350мм |
154063002 |
| 12 |
Крышка бочки 350мм |
154063000 |
| 13 |
Подставка фильтра 350мм |
00594R0101 |
