Description
Производитель: AquaViva. Китай
Модель: QS700
Фильтр песочный AquaViva QS700 — предназначен для очистки воды в бассейнах от механических взвесей. в комплекте бочка и вентиль. Материал бочки фильтра- усиленного полипропилена. вентиля — пластик ABS. крышка бочки привинчивается 12-ю гайками. В качестве фильтрующего элемента применяется кварцевый песок.
Технические характеристики фильтра AquaViva QS700:
| Технические данные | Единицы измерения | Значение |
| Диаметр фильтра | мм | 710 |
| Площадь фильтрации | м2 | 0.40 |
| Материал бочки | полипропилен | |
| Производительность фильтра | м3/ч | 19.5 |
| Рекомендуемоя производительность насоса | м3/ч | |
| Подсоединения вентиля | — | боковое |
| Вес фильтровальной установки | кг | — |
| Максимальное давление | бар | 2.5 |
| Максимальная температура воды | °C | 43 |
| Фракция песка | мм | 0.4-0.9 |
| Масса песковой засыпки | кг | 210 |
| Диаметр подсоединений | мм | 50 |
| Диаметр разъёмных муфты | дюйм | 1 1/2 |

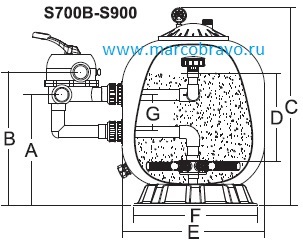

Габаритные размеры фильтра AquaViva QS700:
| A | B | C | D | E | F | G |
| 450 | 510 | 960 | 330 | 710 | 500 | 125 |

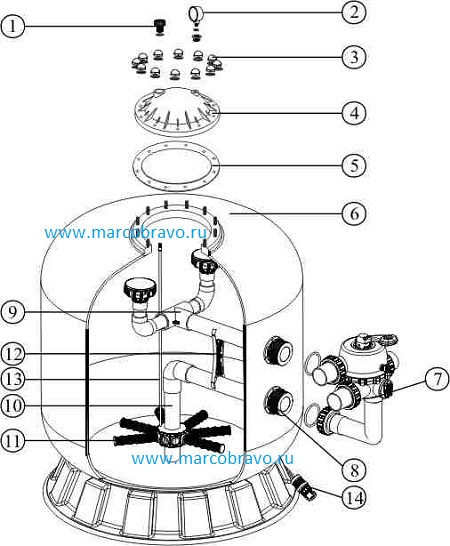

Деталировка фильтра AquaViva QS700:
| Поз-я | Описание | Кол-о |
| 1 | Винт-заглушка для спуска воздуха | 1 |
| 2 | Манометр | 1 |
| 3 | Гайки крышки бочки QS700 | 12 |
| 4 | Крышка бочки фильтра AquaViva QS700 | 1 |
| 5 | Прокладка крышки бочки фильтра AquaViva QS700 | 2 |
| 6 | Бочка фильтра AquaViva QS700 | 1 |
| 7 | Вентиль MPV04 (бок.. 2) | 1 |
| 8 | Соединение вентиля | 1 |
| 9 | Диффузор фильтра AquaViva QS700 | 1 |
| 10 | Коллектор фильтра AquaViva QS700 | 1 |
| 11 | Сепаратор фильтра AquaViva QS700 (233мм) | 8 |
| 12 | Держатель труб коллектора | 1 |
| 13 | Трубка воздушная AquaViva QS700 | 1 |
| 14 | Пробка сливная | 1 |
Схема монтажа фильтра AquaViva QS700:
| Поз | Наименование |
| 1 | Фильтр (700 мм) (бок. подсоед.) AquaViva QS700 |
| 2 | Вентиль 6-ти поз.(боковой 2’’) |
| 3 | Насос 1.1 кВт 220В Emaux SB15 (Opus) |
| 4 | Манометр Emaux (Opus) FT-03W-04-01. FT-03W-05 |
| 5 | Обратный клапан д. 63 Coraplax (1310063) |
| 6 | Муфта разъемная с внешней резьбой 2 |
| 7 | Угольник 90 гр.д. 63 Coraplax (7101063) |
| 8 | Кран шаровый разъемный д. 63 Coraplax (1010063) |
| 9 | Муфта разъемная д. 63 |
Размеры упаковки бочки фильтра: прямоугольный картонный короб 750x750x800 мм
Размеры упаковки вентиля для фильтра: прямоугольный картонный короб 300x270x340 мм
