Производитель: AquaViva. Китай
Модель: QS500

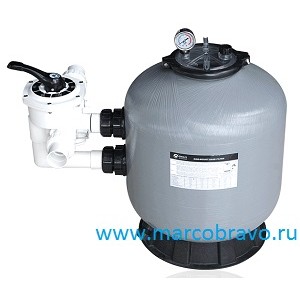

Фильтр песочный AquaViva (АкваВива) QS500 — предназначен для очистки воды в бассейнах от механических взвесей. в комплекте бочка и вентиль. Материал бочки фильтра- стекловолокно. вентиля — пластик ABS. В качестве фильтрующего элемента применяется кварцевый песок.
Технические характеристики фильтра AquaViva QS500:
| Технические данные | Единицы измерения | Значение |
| Диаметр фильтра | мм | 535 |
| Материал бочки | стекловолокно | |
| Производительность фильтра | м3/ч | 11.1 |
| Рекомендуемоя производительность насоса | м3/ч | 5.5 |
| Подсоединения вентиля | — | боковое |
| Вес фильтровальной установки | кг | — |
| Максимальное давление | бар | 2.5 |
| Максимальная температура воды | °C | 43 |
| Фракция песка | мм | 0.4-0.9 |
| Масса песковой засыпки | кг | 85 |
| Диаметр подсоединений | мм | 50 |
| Диаметр разъёмных муфты | дюйм | 1.5 |
Габаритные размеры фильтра AquaViva QS500:
| A | B | C | D | E | F | G |
| 390 | 450 | 770 | 235 | 535 | 500 | 125 |
Деталировка фильтра AquaViva QS500:
| Поз-я | Описание | Кол-о |
| 1 | Винт-заглушка для спуска воздуха | 1 |
| 2 | Манометр | 1 |
| 3 | Гайка гнезда манометра крышки | 1 |
| 4 | Крышка бочки фильтра AquaViva QS500 | 1 |
| 5 | Болт с гайкой M650 | 2 |
| Хомут фланца бочки фильтра | 2 | |
| 6 | Прокладка-кольцо фланца бочки | 1 |
| 7 | Бочка фильтра AquaViva QS500 | 1 |
| 8 | Вентиль MPV03 (бок.. 1 1/2) | 1 |
| 9 | Соединение вентиля | 1 |
| 10 | Диффузор фильтра AquaViva QS500 | 1 |
| 11 | Держатель труб коллектора | 1 |
| 12 | Коллектор фильтра AquaViva QS500 | 1 |
| 13 | Сепаратор фильтра AquaViva QS500 | 8 |
| 14 | Пробка сливная | 1 |
| 15 | Платформа круглая AquaViva QS500 | 1 |
| 16 | Крепёж бочки к платформе | 4 |
| 17 | Трубка воздушная AquaViva QS500 | 1 |
Схема монтажа фильтра AquaViva QS500:
| Поз | Наименование |
| 1 | Фильтр (535 мм ) (бок. подсоед.) AquaViva QS500 |
| 2 | Вентиль 6-ти поз.(верхний 1½”) MPV-03 |
| 3 | Насос 0.55 кВт 220В Emaux SS075 (Opus) |
| 4 | Манометр Emaux (Opus) FT-03W-05 |
| 5 | Обратный клапан д. 50 Coraplax (1310050) |
| 6 | Муфта разъемная д. 50-1 1/2 с внешней резьбой |
| 7 | Угольник 90 гр.д. 50 Coraplax (7101050) |
| 8 | Кран шаровый разъемный д. 50 Coraplax (1010050) |
Размеры упаковки бочки фильтра: прямоугольный картонный короб 460x460x610 мм
Размеры упаковки вентиля для фильтра: прямоугольный картонный короб 240x240x260 мм
