Description
Производитель: KRIPSOL. Испания
Модель: GT 506.D

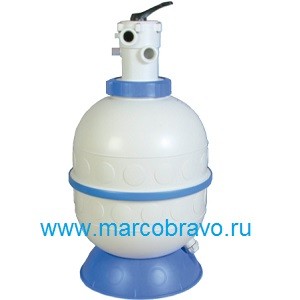

Фильтр песочный Kripsol GRANADA GT506-504 — предназначен для очистки воды в бассейнах от механических взвесей. Состоит из бочки и вентиля. Бочка фильтра — это резервуар для фильтрации воды. В нижней части бочки находятся сепараторы. предназначенные для отвода профильтрованной воды. В качестве фильтрующего материала выступает кварцевый песок.
При помощи вентиля осуществляется управление 6-ю режимами работы фильтра:
Положение FILTER — режим фильтрации;
Положение BACKWASH — режим промывки фильтрующего материала (кварцевого песка);
Положение RINSE — режим уплотнения фильтрующего материала (кварцевого песка);
Положение WASTE — режим опорожнения;
Положение RECIRCULATE — режим рециркуляции;
Положение CLOSED — 6-ти поз. вентиль закрыт;
Положение WINTER — зимнее хранение.
Благодаря фильтру вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность.
Технические характеристики фильтра песочного Kripsol GRANADA GT 506.D:
| Технические данные | Единицы измерения | Значение |
| Производительность фильтра при V= 50m³/h | м3/ч | 9.5 |
| Производительность фильтра при V= 40m³/h | м3/ч | 7.6 |
| Производительность насоса. рекомендуемая | м3/ч | 8-10 |
| Диаметр фильтра | мм | 500 |
| Подсоединения вентиля | — | верхнее |
| Температура окружающего воздуха | °C | +10…+35 |
| Температура окружающего воды. не более | °C | +60 |
| Влажность окружающего воздуха. не более | % | 60 |
| Максимальная температура воды | °C | 45 |
| Давление. не более | бар | 1.5 |
| Фракция песка | мм | 0.5-1.0 |
| Масса песковой засыпки | кг | 90 |
| Диаметр трубопроводов. Не менее | мм | 50 |
| Диаметр подсоединений вентиля | дюйм | 1 1/2 |
Габаритные размеры фильтра песочного Kripsol GRANADA GT 506.D:
| A | B | C | D | E |
| 877 | 937 | 1079 | 503 | 553 |
Деталировка бочки фильтра Kripsol GRANADA GT506. выбор запасных частей:
| Позиция | Наименование |
| 1 | Бочка фильтра Kripsol GRANADA GT 506 |
| 2 | Муфта резьбовая фланца бочки фильтра GRANADA Kripsol RGR020.A |
| 3 | Прокладка-кольцо фланца бочки фильтра GRANADA Kripsol RGR030.A |
| 4 | Пробка сливная (компл. с сепаратором) фильтра GRANADA Kripsol RGR 040.A |
| 5 | Коллектор фильтра GRANADA GT506 Kripsol R090 CC.A/R090 CC.A |
| 6 | Сепаратор фильтра Kripsol GRANADA 500 GT/GL. арт. R082 BC.A. на резьбе |
| 6 | Сепаратор фильтра Kripsol GRANADA GT/GL 500. арт. R081 BC.NR/RFD 0112.00R. на защёлках |
| 7 | Платформа круглая для бочки фильтра GRANADA Kripsol RGR 190.R |
| 8 | Гайка для крепления фильтра GRANADA GT к платформе Kripsol |
| 9 | Декоративное кольцо фильтра GRANADA GT Kripsol |
| 10 | Вентиль 6-ти поз.(верхний 1 1/2”) Kripsol VK6T-43.B |
| 11 | Манометр |
Схема монтажа фильтра Kripsol GRANADA GT506-504:
