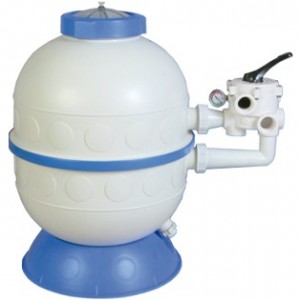

Фильтр Kripsol Granada GL506.C (500мм. 9.5 м3/ч) (боковое подсоединение)

Галерея



Фильтр Kripsol Granada GL506.C (500мм. 9.5 м3/ч) (боковое подсоединение)

23 782 ₽ Цена по запросу

Бочка фильтра (500мм бок.подсоед.) Kripsol GRANADA GL506 (с 6-ти поз. вентилем) — предназначена для механической очистки воды в бассейнах объемом до 70 м3. Производительность фильтра 9.5 куб.м/ч при скорости фильтрации 50 m3/h/m2. Подсоединение вентиля – боковое. 1 1/2”. Диаметр фильтра 500 мм.

вкредит
SKU: 19572 Category:

Цена не окончательная! Точную стоимость мы сообщим вам после оформления заказа, в зависимости от текущего курса валют.

Консультация по товару:

Description

Производитель: KRIPSOL. Испания

Модель: GL506.C

Гарантия: 12 месяцев

Фильтр Kripsol Granada GL506.C — предназначен для очистки воды в бассейнах от механических взвесей. В качестве фильтрующего элемента применяется кварцевый песок.  Благодаря фильтровальной установке вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность. Корпус бочки изготовлен из полимерного материала цвета слоновой кости. диаметр технического люка Ø 180 мм. крышка люка изготовлена из прозрачного поликарбоната.

Комплектация: манометр. 6-ти поз. вентиль. бочка.

Технические характеристики фильтра Kripsol Granada GL506.C:

Технические данные Единицы измерения      Значение
Производительность фильтра при  V=50 м3/ч 9.5
Производительность фильтра при  V=40 м3/ч 7.6
Площадь фильтрации м2 0.19
Диаметр фильтра  мм 500
Подсоединения вентиля  — боковое
Рабочая температура °C +1…+50
Максимальная температура воды °C 45
Давление. проверочное

Kg/cm2

 1.6
Давление. рабочее

Kg/cm2

 0.5-1.3
Фракция песка мм 0.4-0.8
Масса песковой засыпки кг 100
Вес фильтра кг 12.5
Диаметр трубопроводов. Не менее мм 50
Диаметр подсоединений вентиля дюйм 1 1/2
Объём фильтра м3 0.350

Габаритные размеры фильтра Kripsol Granada GL506.C:


Ø(mm.) Размеры (мм.)
A B C D E
500 345 470 808 503 553

Деталировка бочки фильтра Kripsol Granada GL506.C. выбор запасных частей:

Позиция Наименование Артикул
 1 Крышка бочки фильтра GRANADA GL Kripsol RGR 010.A
 1 Крышка с прокладкой бочки фильтра GRANADA GL Kripsol RRFI0001.00R/RFD0101.10R
 2 Муфта резьбовая фланца бочки фильтра GRANADA Kripsol RRFI0002.00R/RGR 020.A
 3 Прокладка-кольцо фланца бочки фильтра GRANADA Kripsol RRFI0003.00R/RGR 030.A
 4 Пробка сливная (компл. с сепаратором) фильтра GRANADA Kripsol RRFI0004.00R/RGR 040.A
5 Винт-заглушка для спуска воздуха фильтра GRANADA GL Kripsol RRFI1112.00R/RVS 014.A/ RBH0000.00R
6 Комплект соединений 6-ти поз. вентиля (1 1/2) с фильтром GRANADA GL RRFI0006.00R/R060 EC.A
7 Диффузор фильтра (бок. подсоед.) GRANADA RRFI0007.00R/R070 DF.A
Держатель диффузора (коллектор) GL 506 RRFI0015.00R
 8 Сепаратор фильтра Kripsol GRANADA 500 GT/GL. на резьбе R082 BC.A
 8 Сепаратор фильтра Kripsol GRANADA GT/GL 506. на защёлках R081 BC.NR/RFD 0112.00R/
RRFI0008.01R
 9 Коллектор фильтра без трубы GRANADA Kripsol. на резьбе R090 CC.A/R090 CC.A
 9 Коллектор фильтра без трубы Kripsol GRANADA GL. на защёлках RRFI0008.01R
 9 Коллектор фильтра с трубой Kripsol GRANADA 506. на защёлках RRFI0016.00R
9 Коллектор фильтра без трубы Kripsol GRANADA. на защёлках R091.R/RFD0300.00R
 10 Декоративное кольцо фильтра GRANADA GT Kripsol
 11 Платформа круглая для бочки фильтра GRANADA Kripsol RRFI0019.00R/RGR 190.R
 12 Гайка для крепления фильтра GRANADA GT к платформе Kripsol
13 Трубка отвода воздуха для фильтра GRANADA GL Kripsol RRFI0025.00R
14 Фильтр трубки отвода воздуха для фильтра GRANADA GL Kripsol
 15 Бочка фильтра Kripsol GRANADA GL506
16 Вентиль 6-ти поз.(верхний 1 1/2”) Kripsol VK6T-43.B
17 Манометр

Схема монтажа фильтра Kripsol Granada GL506.C:

height=406

height=373

Поз  Наименование
1 Бочка фильтра (500 мм) (бок. подсоед.) Kripsol Granada GL506
2 Вентиль 6-ти поз.(боковой 1 1/2”) Kripsol V6-43.B
3 Насос (10 м3/ч. 220В) Kripsol Ondina OK-71
4 Манометр Kripsol MP13.B
5 Платформа круглая для бочки фильтра Granada Kripsol
6 Ниппель д. 50/63-1 ½” Coraplax (7308050)
7 Муфта разъемная д. 50 Coraplax (7414050)
8 Муфта разъемная д. 50-1 1/2 с внешней резьбой Coraplax (7404050)
9 Угольник 90 градусов д. 50 Coraplax (7101050)
10 Обратный клапан д. 50 Coraplax (1310050)
11 Кран шаровый разъемный д. 50 Coraplax (1010050)

Размеры упаковки: прямоугольный картонный короб 920x650x860 мм

height=203
