Артикул: RH1-800-100

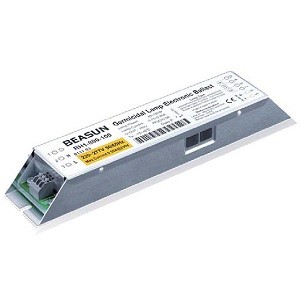

Технические характеристики блока розжига RH1-800-100:
Для ламп мощностью от 40 до 100W. с рабочим током 0.75-0.85 ампер. например для типов ламп: TUV 36T5.HO 4P SE. TUV 25W. TUV 55W. TUV 75W. TUV PL-L 35W HO. TUV PL-L 60W HO.TUV PL-L 95W HO. TUV36T5HO TUV55WHO TUV75WHO. TL 80W. TL 100W. GPH436T5HO GPH846T5HO GPH893T5HO GHO36T5. PL-L35WHO. PL-L60WHO. PL-L95WHO. Также. подходит на все лампы от 356мм длиной до 950мм с током 0.8А. у индексом НО или GHO.
Номинальное напряжение сети переменного тока 220/277В с частотой 50/60Гц;
Выходное напряжение до 350В с частотой 40кгц;
Коэффициент мощности. не менее. 0.98;
Предварительный прогрев электродов;
Количество подключаемых ламп – 1:
Степень защиты от посторонних тел и воды — IP20;
Класс защиты от поражения электрическим током — I;
Материал корпуса — сталь;
Максимальная температура нагрева корпуса — 70 °С;
Допустимая температура окружающей среды — 15 °С- +40 °С;
Габаритные размеры (рисунок 1): 260x42x29 мм;
Масса. не более. 0.28 кг.
Схема подключения приведена на рисунке 2.
В ЭПРА предусмотрена индикация работы лампы:
o Неполярный выход контроля наличия тока в лампе:
Максимальный коммутируемый ток по выходу не более 50 мА. Максимальное коммутируемое напряжение не более 25 В. При наличии тока в лампе ключ выхода открыт.
o Светодиод индикации работы лампы. Ток светодиодов индикации (3.5-5) мА.
Размеры и схема подключения блока розжига RH1-800-100:
