Description
Производитель: Etatron. Италия
Артикул: PKX01039A7

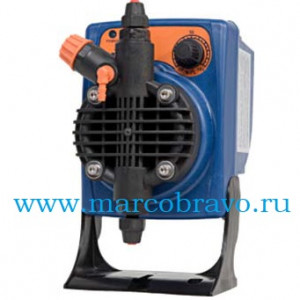

Мембранный насос-дозатор Etatron PKX-MA/AL 0505 с аналоговым управлением — предназначен для дозации и перекачивания реагентов в системах водоподготовки плавательных бассейнов. Может выступать как элемент автоматических станций дозирования или как самостоятельное устройство. Регулировка параметров и установки осуществляются при помощи ручки-регулятора с шкалой 0-100%. Котроль параметров происходит с помощью 3-х светодиодов: электропитание. частота импульсов. сигнализация датчика уровня

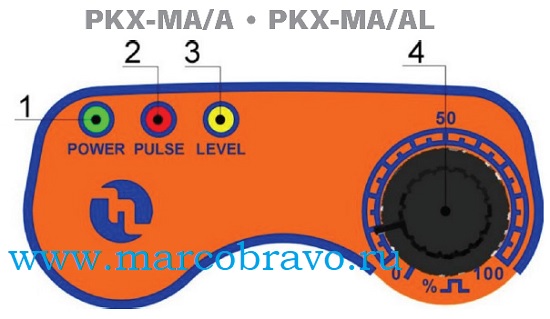

Панель управления насоса PKX-MA/AL
1. Зеленый LED индикатор электропитания
2. Красный LED индикатор импульсов
3. Желтый LED индикатор сигнализации датчика уровня (только для модели PKX-MA/AL)
4. Ручка потенциометра для регулировки производительности насос
Основные функции:
1. Постоянный ON/OFF режим дозирования
2. Ручная регулировка производительности 0÷100% с шагом 1%.
Технические характеристики насоса-дозатора Etatron PKX-MA/AL 0505:
Входное напряжение: 230В 1~. 50Гц
Ток потребления: 0.14 ампер
Мощность потребления: 32 Вт
Максимальное количество импульсов в минуту: 120
Длина хода мембраны. мм: 1.1
Объем импульса. мл: 0.69 — 1.11
Высота забора. метров: 2.0
Монтаж: настенный. напольный
Класс защиты IP 65
Температура окружающей среды 5÷40°С
Высота над уровнем моря до 2000 м
Максимальная относительная влажность 80% при температуре 31°С и 50% при температуре 40°C
Производительность насоса. номинальная: 5 л/ч при 5 бар
Вес: 1.9 кг
Материалы дозирующей головки:
Корпус насоса : PP
Мембрана : Тефлон (PTFE)
Клапаны : (залипающие) Витон (FPM)
Уплотнения : FPM / Viton®
Клапан впрыска : полипропилен (PP)
Фильтр : PP / Viton®
Всасывающий шланг : ПВХ 4×6 mm
Напорной трубы : PE 4×6 mm

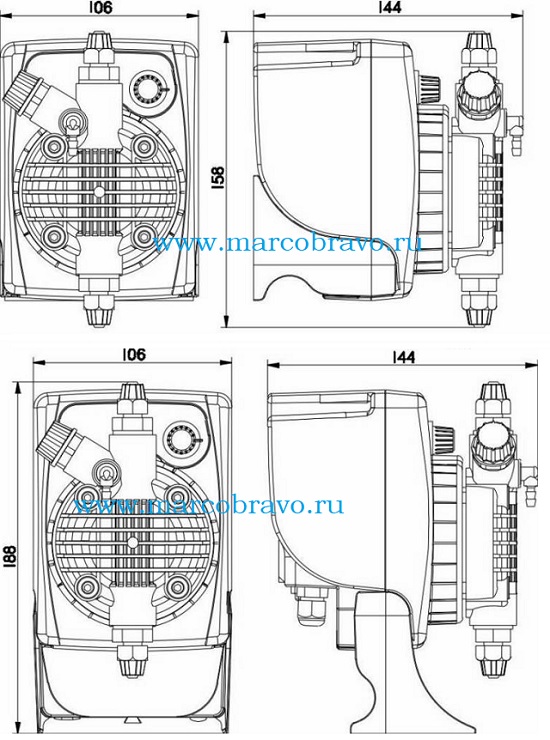

Габаритные размеры насоса-дозатора Etatron PKX-MA/AL 0505. мм:

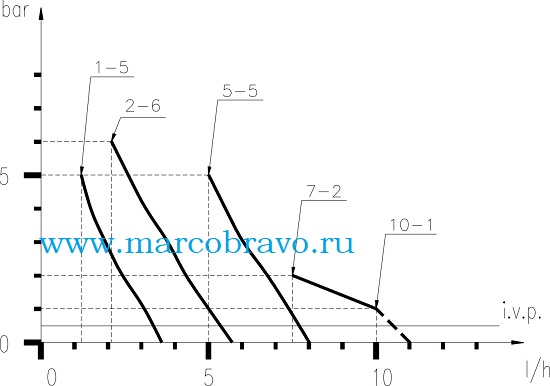

График производительности насоса-дозатора Etatron PKX-MA/AL 0505:

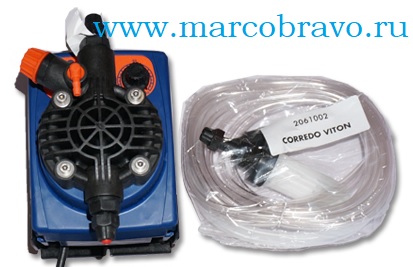

Комлектация насоса-дозатора Etatron PKX-MA/AL 0505:
1 шт. – мембранный дозирующий насос
4 м.п. – шланг забора из гибкого прозрачного ПВХ 2метра
2 м.п. – матовый шланг сброса из полиэтилена 2метра
1 шт. – Фильтр-клапан забора реагента
1 шт. – клапан впрыска реагента 3/8
1 шт. – паспорт — инструкция
Деталировка насоса-дозатора Etatron PKX-MA/AL 0505:
| № | Описание |
| 1 | головка насоса |
| 2 | прокладка головки насоса |
| 3 | винт крепления соленоида m4x8 |
| 4 | мембрана Тефлоновая |
| 5 | ручка регулировки производительности |
| 6 | шайба |
| 7 | наклейка (стикер) передней панели |
| 8 | кронштейн |
| 9 | корпус насоса |
| 10 | сальник потенциометра |
| 11 | термозашита насоса |
| 12 | соленоид-электроклапан |
| 13 | плата управления насоса |
| 14 | прокладка задней крышки |
| 15 | винт крепления коннектора 2.9×9.5 |
| 16 | выходной штекер (приемная часть) |
| 17 | выходной штекер электропитания (приемная часть) |
| 18 | прокладка штекера |
| 19 | кабель электропитания |
| 20 | крепеж кабеля |
| 21 | прокладка крепежа кабеля |
| 22 | выключатель электропитания |
| 23 | выходной штекер (внешний) |
| 24 | Выходной/выходной штекер электропитания (внешний) |
| 25 | винты крепления задней крышки |
| 26 | задняя крышка |
Деталировка головки насоса-дозатора Etatron DLX-MA/AD 0507:
Установка насоса-дозатора Etatron DLX-MA/AD 0507. пример:
Таблица применимости шлангов согласно мощности и модели насоса:
Таблица наиболее совместимых для контакта с жидкостью материалов гидравлической части насосов-дозаторов:
Стойкий = 1. Довольно стойкий = 2. Нестойкий = 3.
| Хим. вещество | Формула | Ceram. | PVDF | PP | PVC | SS 316 | PMMA | Hastel. | PTFE | FPM | EPDM | NBR | PE |
| Уксусная кислота. макс 75% | CH3COOH | 2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 3 | 1 | 3 | 1 |
| Соляная кислота. концентрат | HCl | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 3 | 3 | 1 |
| Фтористоводородная кислота 40% | H2F2 | 3 | 1 | 3 | 2 | 3 | 3 | 2 | 1 | 1 | 3 | 3 | 1 |
| Фосфорная кислота. 50% (ортофосфорная кислота) | H3PO4 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Азотная кислота. 65% | HNO3 | 1 | 1 | 2 | 3 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 2 |
| Серная кислота. 85% | H2SO4 | 1 | 1 | 1 | 1 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 1 |
| Серная кислота. 98.5% | H2SO4 | 1 | 1 | 3 | 3 | 3 | 3 | 1 | 1 | 1 | 3 | 3 | 3 |
| Амины | R-NH2 | 1 | 2 | 1 | 3 | 1 | — | 1 | 1 | 3 | 2 | 3 | 1 |
| Гидросульфит натрия | NaHSO3 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Углекислый натрий (Сода) | Na2CO3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 |
| Хлорид железа | FeCl3 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидрокись кальция (гашеная известь. известковое молоко) | Ca(OH)2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидроксид натрия | NaOH | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 1 |
| Гипохлорит кальция | Ca(OCl)2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Гипохлорит натрия. 12.5% | NaOCl + NaCl | 1 | 1 | 2 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Перманганат калия. 10% | KMnO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Перикись водорода.30% (перигидрол | H2O2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 2 | 3 | 1 |
| Сульфат алюминия | Al2(SO4)3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Сульфат меди | CuSO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Материалы изготовления узлов. рекомендуемые:
Поливинилиденфторид PVDF — Головки насосов. клапаны. фитинги. трубки
Полипропилен PP — Головки насосов. клапаны. фитинги. поплавки уровней
ПВХ PVC — Головки насосов
Нержавеющая сталь SS 316 — Головки насосов. клапаны
Полиметил-метакрилат (акрил) PMMA — Головки насосов
Сплав Hastelloy Hastelloy — Пружина дозирующего клапана
Фоторопласт PTFE — Мембрана
Фторуглерод (Viton® В) FPM — Уплотнения
Этилен- пропилен EPDM — Уплотнения
Нитрил NBR — Уплотнения
Полиэтилен PE — Трубки
