Производитель: Etatron. Италия
Артикул: PLX24222V8

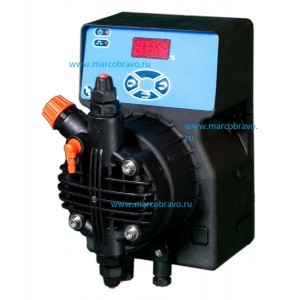

Мембранный насос-дозатор Etatron DLX-MA/MB 0115 с микропроцессорным управлением — предназначен для дозации и перекачивания реагентов в системах водоподготовки плавательных бассейнов. Может выступать как элемент автоматических станций дозирования или как самостоятельное устройство. Регулировка параметров и контроль установки осуществляются при помощи кнопок и графического светодиодного дисплея. защищённого водостойкой полиэстровой пленкой. Встрооена обратная связь HRS контроля выходного давления насоса. сверяется ток потребления электромагнита с давлением в системе. при этом достигается максимальная производительность насоса.
Основные функции:
1. Постоянный ON/OFF режим дозирования
2. Ручная регулировка производительности 0÷100% с шагом 1%.
3. Режим дозирования: постоянный ON/OFF и HRS расширенный
4. Контроль потока и уровня реагента (датчик в комплект не входит)
Технические характеристики насоса-дозатора Etatron DLX-MA/MB 0115 :
Входное напряжение: 230В 1~. 50Гц
Ток потребления: 0.16 ампер
Мощность потребления: 37 Вт
Максимальное количество импульсов в минуту: 120
Длина хода мембраны. мм: 0.8
Объем импульса. мл: 0.14
Высота забора. метров: 2.0
Монтаж: настенный
Производительность насоса: 20 л/ч при 3 бар
Вес: 2.3 кг
Материалы дозирующей головки:
Корпус насоса : PP
Мембрана : Тефлон (PTFE)
Клапаны : FPM / Viton®
Уплотнения : FPM / Viton®
Клапан впрыска : полипропилен (PP) / Viton®
Фильтр : PP / Viton®
Всасывающий шланг : ПВХ 6x8mm
Напорной трубы : PE 6x8mm
Габаритные размеры насоса-дозатора Etatron DLX-MA/MB 0115. мм:
График производительности насоса-дозатора Etatron DLX-MA/MB 1-15:
Комлектация насоса-дозатора Etatron DLX-MA/MB 0115:
1 шт. – мембранный дозирующий насос
4 м.п. – шланг забора из гибкого прозрачного ПВХ*
2 м.п. – матовый шланг сброса из полиэтилена
1 шт. – клапан забора реагента
1 шт. – клапан впрыска реагента 3/8
1 шт. – паспорт — инструкция
* 4 м.п. шланга для насосов с головкой PVDF 2-15 л/ч (включая 1 л/ч); из них
предусмотрено 2 м.п. для линии с ручным клапаном стравливания воздуха
Деталировка насоса-дозатора Etatron DLX-MA/MB 0115:
Деталировка головки насоса-дозатора Etatron DLX-MA/MB 0115:
Пример установки насоса-дозатора Etatron DLX-MA/MB 0115:
1 — Дозирующий насос
2 — Всасывающий шланг
3 — Нагнетательный шланг
4 — Дозирующий клапан
5 — Выпуск воздуха
6 — Датчик уровня
7 — Всасывающий клапан
8 — Сетевой шнур
Таблица применимости шлангов согласно мощности и модели насоса:
Таблица наиболее совместимых для контакта с жидкостью материалов гидравлической части насосов-дозаторов:
Стойкий = 1. Довольно стойкий = 2. Нестойкий = 3.
| Хим. вещество | Формула | Ceram. | PVDF | PP | PVC | SS 316 | PMMA | Hastel. | PTFE | FPM | EPDM | NBR | PE |
| Уксусная кислота. макс 75% | CH3COOH | 2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 3 | 1 | 3 | 1 |
| Соляная кислота. концентрат | HCl | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 3 | 3 | 1 |
| Фтористоводородная кислота 40% | H2F2 | 3 | 1 | 3 | 2 | 3 | 3 | 2 | 1 | 1 | 3 | 3 | 1 |
| Фосфорная кислота. 50% (ортофосфорная кислота) | H3PO4 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Азотная кислота. 65% | HNO3 | 1 | 1 | 2 | 3 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 2 |
| Серная кислота. 85% | H2SO4 | 1 | 1 | 1 | 1 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 1 |
| Серная кислота. 98.5% | H2SO4 | 1 | 1 | 3 | 3 | 3 | 3 | 1 | 1 | 1 | 3 | 3 | 3 |
| Амины | R-NH2 | 1 | 2 | 1 | 3 | 1 | — | 1 | 1 | 3 | 2 | 3 | 1 |
| Гидросульфит натрия | NaHSO3 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Углекислый натрий (Сода) | Na2CO3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 |
| Хлорид железа | FeCl3 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидрокись кальция (гашеная известь. известковое молоко) | Ca(OH)2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидроксид натрия | NaOH | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 1 |
| Гипохлорит кальция | Ca(OCl)2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Гипохлорит натрия. 12.5% | NaOCl + NaCl | 1 | 1 | 2 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Перманганат калия. 10% | KMnO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Перикись водорода.30% (перигидрол | H2O2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 2 | 3 | 1 |
| Сульфат алюминия | Al2(SO4)3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Сульфат меди | CuSO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Материалы изготовления узлов. рекомендуемые:
Поливинилиденфторид PVDF — Головки насосов. клапаны. фитинги. трубки
Полипропилен PP — Головки насосов. клапаны. фитинги. поплавки уровней
ПВХ PVC — Головки насосов
Нержавеющая сталь SS 316 — Головки насосов. клапаны
Полиметил-метакрилат (акрил) PMMA — Головки насосов
Сплав Hastelloy Hastelloy — Пружина дозирующего клапана
Фоторопласт PTFE — Мембрана
Фторуглерод (Viton® В) FPM — Уплотнения
Этилен- пропилен EPDM — Уплотнения
Нитрил NBR — Уплотнения
Полиэтилен PE — Трубки
