Производитель: Emec. Италия
Артикул: VEN070061000 0A00A000

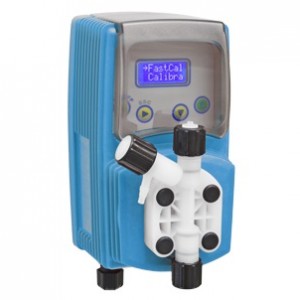

Мембранный насос-дозатор Emec VMS EN 0706 — предназначен дозации и перекачивания химического реагента с помощью встроенного недельного таймера в системах водоподготовки плавательных бассейнов. Может выступать как элемент автоматических станций дозирования или как самостоятельное устройство. Все гидравлические части (дозирующая головка. дозирующий клапан. приемный клапан с фильтром. нагнетательный шланг) выполнены из PVDF пластика. Дозирующая головка из PVDF с ручной дегазацией. Реглирова параметров и контроль установки осуществляются при помощи кнопок и жидкокристалического дисплея. возможно дистанционное управление.
Основные функции:
1. Недельный таймер
2. Контроль уровня
3. Регулировка числа впрысков 0-100%
Технические характеристики насоса-дозатора Emec VMS EN 0706:
• Дозирование жидкости. расход: от 0.56 см3/ч до 6 л/ч. при давлении 7 бар
• Размер шланга вход/выход. мм: 4х6/4х6
• Регулировка частоты хода: от 0% до 100%
• Цифровое управление и индикация: есть
• Микропроцессорное управление: есть
• Ручная дегазация головка насоса PVDF
• Материал гидравлических частей (дозирующая головка. дозирующий клапан. приемный клапан с фильтром. нагнетательный шланг) выполнены из PVDF пластика
• Материал корпуса наососа — РР пластик
• Температура рабочая окружающей среды: 10 ÷ 45°C (55 ÷ 113°F)
• Температура прокачиваемой жидкости: 0 ÷ 50°C (32 ÷ 122°F)
• Температура транспортировки и хранения: -10 ÷ 50°C (14 ДО 122°F)
• Установки класса: II
• Уровень загрязнения: 2
• Уровень акустического шума: 74 дБ(A)
• Степень защиты:IP 65 (NEMA4X)
• Вес: 2.2 Кг
Габаритные размеры насоса-дозатора Emec VMS EN 0706. мм:
Напорные характеристики насоса-дозатора Emec VMS EN 0706:
Комлектация насоса-дозатора Emec VMS EN 0706:
Дюббели ø6: 4шт
Шурупы-саморезы 4.5 x 40: 4шт
Плавкий предохранитель 5 X 20: 1шт
Всасывающий клапан (PVDF-поливинилиденфторид) : 1шт
Дозирующий клапан (PVDF-поливинилиденфторид) : 1шт
Датчик уровня с осевым донным фильтром (PVDF-поливинилиденфторид): 1шт
Всасывающая трубка (прозрачный PVC): 2 метра
Выпускная трубка (прозрачный PVC): 2 метра
2 метра сигнальный кабель “stand-by” (дежурного режима) и “allarme” (сигнализации) (мод. MF)
2.5 метра кабель наружного сигнала
Руководство пользования
Деталировка насоса-дозатора Emec VMS EN 0706:
Таблица применимости шлангов согласно мощности и модели насоса:
Таблица наиболее совместимых для контакта с жидкостью материалов гидравлической части насосов-дозаторов:
Стойкий = 1. Довольно стойкий = 2. Нестойкий = 3.
| Хим. вещество | Формула | Ceram. | PVDF | PP | PVC | SS 316 | PMMA | Hastel. | PTFE | FPM | EPDM | NBR | PE |
| Уксусная кислота. макс 75% | CH3COOH | 2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 3 | 1 | 3 | 1 |
| Соляная кислота. концентрат | HCl | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 3 | 3 | 1 |
| Фтористоводородная кислота 40% | H2F2 | 3 | 1 | 3 | 2 | 3 | 3 | 2 | 1 | 1 | 3 | 3 | 1 |
| Фосфорная кислота. 50% (ортофосфорная кислота) | H3PO4 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Азотная кислота. 65% | HNO3 | 1 | 1 | 2 | 3 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 2 |
| Серная кислота. 85% | H2SO4 | 1 | 1 | 1 | 1 | 2 | 3 | 1 | 1 | 1 | 3 | 3 | 1 |
| Серная кислота. 98.5% | H2SO4 | 1 | 1 | 3 | 3 | 3 | 3 | 1 | 1 | 1 | 3 | 3 | 3 |
| Амины | R-NH2 | 1 | 2 | 1 | 3 | 1 | — | 1 | 1 | 3 | 2 | 3 | 1 |
| Гидросульфит натрия | NaHSO3 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Углекислый натрий (Сода) | Na2CO3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 |
| Хлорид железа | FeCl3 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидрокись кальция (гашеная известь. известковое молоко) | Ca(OH)2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Гидроксид натрия | NaOH | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 1 |
| Гипохлорит кальция | Ca(OCl)2 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Гипохлорит натрия. 12.5% | NaOCl + NaCl | 1 | 1 | 2 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Перманганат калия. 10% | KMnO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
| Перикись водорода.30% (перигидрол | H2O2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 2 | 3 | 1 |
| Сульфат алюминия | Al2(SO4)3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Сульфат меди | CuSO4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Материалы изготовления узлов. рекомендуемые:
Поливинилиденфторид PVDF — Головки насосов. клапаны. фитинги. трубки
Полипропилен PP — Головки насосов. клапаны. фитинги. поплавки уровней
ПВХ PVC — Головки насосов
Нержавеющая сталь SS 316 — Головки насосов. клапаны
Полиметил-метакрилат (акрил) PMMA — Головки насосов
Сплав Hastelloy Hastelloy — Пружина дозирующего клапана
Фоторопласт PTFE — Мембрана
Фторуглерод (Viton® В) FPM — Уплотнения
Этилен- пропилен EPDM — Уплотнения
Нитрил NBR — Уплотнения
Полиэтилен PE — Трубки
