Производитель: Bayrol. Германия/Швейцария
Модель: LB 6
Артикул товара: 152094
Насос-дозатор Jesco Bayrol LB 6 — предназначен для перекачивания химических реагентов в системах водоподготовки плавательных бассейнов с максимальным давлением в системе 8 бар. Может выступать как элемент автоматических станций дозирования или как самостоятельное устройство. Выполняет функции насоса-дозатора средств для обработки воды бассейна в контуре системы водообмена бассейна. Подходит для очистки воды и промышленных процессов. Двойные шариковые клапаны обеспечивают точное дозирование. Корректировка дозирования регулируется частотой хода дозирующего насоса. плавно регулируется в пределах 0…100%.
Комплектация насоса-дозатора Bayrol LB 6
1. Насос-дозатор
2. Штанга для забора хим реагентов
3. Шланг для покглючения насоса к штанге
4. Обратный клапан врезки в систему бассейна для подачи хим.регантов
5. Регулировочные болты и переходники насоса- дозатора
6. Инструкция
Устройство и работа насоса-дозатора Bayrol LB 6:
Насос-дозатор Bayrol LB 6 с помощью от блока управления. встроенного в корпус боковой части насоса-дозатора. подаются электроимпульсы заставляющие мембрану насоса перемещаться и выкачивать жидкий химический реагент через штангу. установленую в канистру с хим.реагентом. На блоке управления установлены регулятор частоты импульсов и регулятор объёма прокачки химии за один импульс. На штанге забора хим. реагентов установлен датчик уровня контролирующий наличие химического реагента в канистре. Насос Bayrol LB 6 дозированую часть химии подает в систему водопоготовки бассейна через армированный шланг с обратным клапаном блокирующим проникновение воды из системы водоподготовки в насос-дозатор Bayrol. Может выступать как элемент автоматических станций дозирования или как самостоятельное устройство. поключаемое параллельно питанию насоса фильтровальной установки или отдельному таймеру включения.
Насос-дозатор Bayrol LB 6 перекачивает жидкости:
- ЭКВИ-минус жидкий (рН-минус)
- РН-минус жидкий Bayrol
- ЭКВИ-плюс жидкий (рН-плюс)
- ЭМОВЕКС жидкий хлорин
- ЭМОВЕКС жидкий хлорин (новая формула)
- Гипохлорид жидкий Bayrol
- ЭКВИТАЛЛ коагулянт
- Куикфлок автомат жидкий Bayrol
- Куикфлок жидкий Bayrol
- ОКСИТЕСТ активный кислород жидкий
- Байрософт Bayrol
Технические характеристики насоса-дозатора Bayrol LB 6:
| Bayrol MAGDOS LB | 05 | 1 | 2 | 4 | 6 | 10 | 15 |
| Давление нагнетания макс. | 16 bar | 16 bar | 16 bar | 16 bar | 8 bar | 6 bar | 3 bar |
| Производительность. макс. | 0.36 l/h | 0.76 l/h | 1.9 l/h | 3.4 l/h | 6.2 l/h | 9.0 l/h | 13.0 l/h |
| Средний напор | 8 bar | 8 bar | 8 bar | 8 bar | 4 bar | 3 bar | 1 bar |
| Производительность при среднем давлении | 0.54 l/h | 1.1 l/h | 2.3 l/h | 3.8 l/h | 6.8 l/h | 10.0 l/h | 15.0 l/h |
| Частота пульсаций мембраны | 120 min-1 | 250 min-1 | 160 min-1 | 180 min-1 | 180 min-1 | 180 min-1 | 250 min-1 |
| Высота всасывания продуктов без дегазации | 5 mWS | 5 mWS | 3 mWS | 3 mWS | 2 mWS | 2 mWS | 2 mWS |
| Давление всасывания макс. | 800 mbar | ||||||
| Напряжение питания | 110…240 V. 50/60 Hz | ||||||
| Кабель питания. длина | 1.8 m | ||||||
| Потребляемая мощность | 18 W | ||||||
| Максимальный ток потребления | env. 4 A | ||||||
| Степень защиты | IP 65 | ||||||
| Вес | 3 kg | ||||||
| Температура окружающей среды max. | 45 °C (PVC 40 °C) | ||||||
| Максимальная температура жидкости | 50 °C (PVC 35 °C) | ||||||

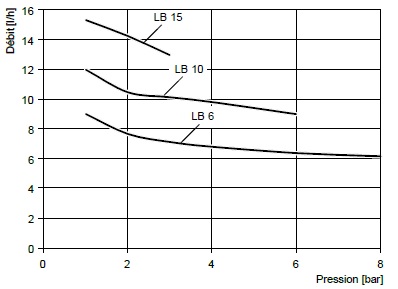

Напорные характеристики насоса-дозатора Bayrol LB 6:
Габаритные и присоединительные размеры насоса-дозатора Bayrol LB 6:
Деталировка насоса-дозатора Bayrol LB 6:
Деталировка штанги для забора хим.реагентов с датчиком уровня жидкости для насоса-дозатора Bayrol LB 6:
Панель управления насоса-дозатора Bayrol LB 6:
Электрическая схема подключения насоса-дозатора Bayrol LB 6:
Размеры упаковки: прямоугольный картонный короб 380x105x155 мм
