Description
Производитель: Blue I Water Technologies Israel
Модель: Smart POOL PRIZMA
Артикул: PRZBI220000 / PRZ-BE2-200D0

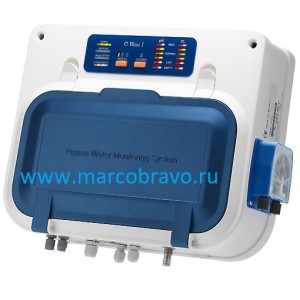

Автоматическая станция обработки воды PRIZMA PH/CL — это оборудование для бассейна. система пропорционального автоматического дозирования жидкого хлорина и кислоты (pH).
Особенностью станции PRIZMA PH/CL является отсутствие зондов. анализ воды производится с помощью фотоколориметрии. что обеспечивает очень высокую точность и не требует утомительной калибровки датчиков и зондов. Сменная аналитическая кассета позволяет проводить 350 тестов. то есть 1 сезон непрерывной работы. Заводская настройка удерживает по умолчанию значение pH =7.2 и хлора=2 ppm.
Встроены:
1. Выходы реле. 2 штуки — для насосов-дозаторов. хлорогенератора или таблеточного генератора хлора
2. Входы для датчика потока и уровня реагентов в баках и канистрах
3. Вход для подключения пульта программирования — с помощью данного пульта TDU можно выполнять тнкие настройки работы станции
Обслуживание максимально упрощено благодаря аналитической кассете с нанесённым химическим реагентом на ленту. с помощью которой и происходит фотоанализ воды.
Кассета станции Prizma представляет собой ленту. содержащую сотни значений pH и свободного хлора. принцип работы станции:
• Образец воды из бассейна автоматически наносится на движущуюся тест-полоску кассеты.
• Оптическая ячейка станции точно анализирует уровень хлора и pH (фотоколориметрия) по цвету окраски смоченного участка ленты.
• Результаты анализа отображаются на экране устройства.
• Встроенный микропроцессор станции ПРИЗМА определяет по показанию фотодатчика. требуется ли впрыск хлора или необходима коррекция значения рН.
• Если требуется коррекция — насосы-дозаторы подают точные дозы жидкого хлора и/или реагента pH (+ или -). доводя значения до нормы.
• Несколько раз в день вода автоматически тестируется с помощью фотоколометрического метода. Любое отклонение от норма значений хлора и PH автоматически корректируется. с помощью перистальтических насосов-дозаторов подачи хлора или рН.
В комплекте: контроллер. насосы дозаторы. кассета. настенный кронштейн. принадлежностей для установки на трубу диаметром 50мм. и другие компоненты необходимые для работы автоматической станции.
Технические характеристики автоматической станции обработки воды PRIZMA PH/CL:
| Технические данные | Единицы измерения | Значение параметра |
| Напряжение питания | В | 220 |
| Потребляемая мощность | Вт | 15 |
| Класс защиты корпуса | — | IPX5 |
| Температура воздуха | ºС | от +2 до + 55 |
| Диаметр подключения шлангов | мм | 6 |
| Влажность воздуха. не более | % | 1 — 90 |
| Количество тестов для кассеты (Cl + pH) | раз | 350 |
| Регулировка тестов в день | раз | 3 — 12 |
| Входное давление. не более | бар | 1.0 |
| Скорость потока | л/ч | 60 |
| Диапазон измерения. pH- pH+ | pH | 6 — 9.1 |
| Диапазон измерения. Chlorine | ppm | 0.2 — 6.3 |
| Точность измерения | % | +/- 5% |
| Производительность насоса Cl | л/ч | 2.0 |
| Производительность насоса рН | л/ч | 2.0 |
| Габариты (В х Ш х Г) | мм | 470 x 330 x 130 |
| Вес | 3.6 |
Установка станции PRIZMA PH/CL в систему бассейна. пример:
1. Забор пробы воды
2. Возврат пробы воды
3. Дозирующий насос pH
4. Дозирующий насос хлора
5. Подача жидкости рН
6. Подача хлора
Деталировка станции PRIZMA PH/CL:
| Позиция No / Артикул | Описание | |
| #2 in the drawing | 910-009-0000 | Насос-дозатор |
| #3 in the drawing | 910-000-4035 | Держатель |
| #4 in the drawing | 910-000-4036 | Тройник 6 mm |
| #5 in the drawing | 870-210-1109 | Датчик потока |
| #6 in the drawing | 910-000-4039 | Клапан 6mm |
| #7 & 8 & 9 | 972-000-0090 | Трубка 6 mm |
| #10 &11 | 970-210-0018 | Трубка Niofren |
| #12 in the drawing | 910-000-1000 | Плата индикации |
| #13 in the drawing | 910-000-2000 | Материнская плата 1.5 AU(REV1:0) |
| #14 in the drawing | 910-003-0000 | Двигатель кассеты PRIZMA® |
| #15 in the drawing | 910-000-4025 | Motor pin (black) |
| #16 in the drawing | 910-000-4086 | PRIZMA® remote connector |
