Автоматическая станция обработки воды Steiel MC014/5 — предназначена для измерения и поддержания необходимого содержания pH и хлора (общего и свободного) частных и общественных бассейнов. Уровень хлора определяется оптическим способом — фотоколометрический способ. Фотоколометрический способ более точен. чем измерение с помощью амперометрических и потенциостатических датчиков хлора. исключает погрешности измерения связанные с расходом воды. температурой или реагентами применяемыми для хлорирования (гипохлорит. изоцианурат и т.д.).
Дозирующие насосы в комплект не входят.
Автоматическая станция обработки воды Steiel MC014/5 — осуществляет водоподготовку бассейна путем: фотоколометрическое измерения свободного и общего хлора; регулирования показателя хлора и редокс-потенциала; измерения и регулирования показателя водородного показателя (pH); измерение потока воды для отключения выходов в случае отсутствия потока; измерение температуры воды с помощью датчика Pt100. Входы для 4 одновременных измерений: рН. ОВП. свободного и общего хлора. электропроводности. мутности и т. д..
Станция оборудована многоязыковым графическим TFT-дисплеем (2 строки по 16 символов) подсветкой и энергонезависимой памятью. встроен контроль уровня реагента. Насосы могут работать в режиме ON/OFF или пропорциональное регулирование. 2 уровня настройки (пользователя и специалиста). Управление осуществляется с помощью плёночной клавиатуры. Настройки хранятся в энергонезависимой памяти не менее 10 лет.
Выходы:
6 дополнительный выходов 24 В переменного тока для управления: 3-я дозирующими насосами. 1 электромагнитным клапаном. 1 миксирующий насос. 1 программируемый (12V или 24V )
4 релейных выхода для ON-OFF или пропорционального контроля (К1. К2. К4. К5) управляемых одним из 4-х измерений (250 В ~. 3А)
1 реле сигнализации (К3) нормально включенное. деактивация при возникновении ошибки (250 В ~. 3А)
2 токовых выхода (0-20 или 4-20 мА) для любого из 4 измерений. гальванически изолированы. максимальная нагрузка 700 Ом
OFF вход для деактивации реле и остановки работы колориметра
Последовательный порт RS232 или RS485. с гальванической изоляцией — для связи с ПК. системой дистанционного управления RW14 или µMMC4 регистратором данных
Выход дистанционной индикации работы устройства
Входы:
1 входной контакт (без напряжения) для электромагнитного выключателя циркуляционного насоса
FLW: подключение датчика потока арт. 05901040
Lev. 1: подключение датчика уровня реагента 1 (в комплекте)
Lev. 2: подключение датчика уровня реагента 2 (в комплекте)
Линейный порт: RS232. доступен на 9-контактном разъеме (или клеммной колодке. по запросу)
Технические характеристики автоматической станции обработки воды Steiel MC014/5:
| Технические данные | Единицы измерения | Значение параметра |
| Напряжение питания | В | 220 |
| Подсоединение трубок входа ячейки | мм | 12 |
| Подсоединение трубок выхода ячейки | мм | 16 |
| Подсоединение трубок выхода | мм | 20 |
| Кличество воды для измерения | литр | 1 |
| Потребляемая мощность станции | Вт | 45 |
| Тип управления | — | стационарное/дистанционное |
| Класс защиты корпуса | — | IP65 |
| Температура окружающего воздуха | °C | -10…+40 |
| Тип разъёма датчика pH | BNC | |
| Температура реагента | °C | 0..+50 |
| Влажность окружающего воздуха. не более | % | 0-90 |
| Габариты станции | мм | L520 х H900 х W250 |
| Вес станции | кг | 13.5 |
Диапазоны измерения. контролируемых характеристик Steiel MC014/5:
| Измеряемый параметр | Диапазон измерения | Единица измерения |
| pH | 0…14 (точность ± 0.02 рН) | pH |
| Cl свободный | 0…5.00 (точность ± 0.05 мг/л) | ppm / мг/л |
| Cl общий | 0…2.00 (точность ± 0.02 мг/л) | ppm / мг/л |
| Rx | -1000 … + 1000 (точность ± 0.02 мВ) | мВ |
| Темп. | -50 … + 200 (точность ± 0.3 ° C) | ° C |

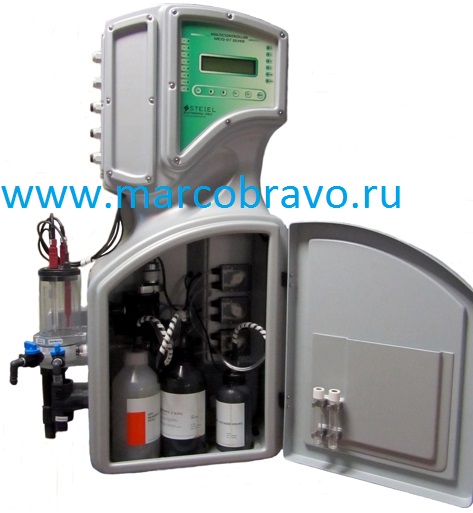

Общий вид и состав комплекта автоматической станции обработки воды MC014/5:
В комплекте: электроды рН и Rx. датчик температуры. фильтр. установочный комплект. Насосы-дозаторы в комплект не входят.

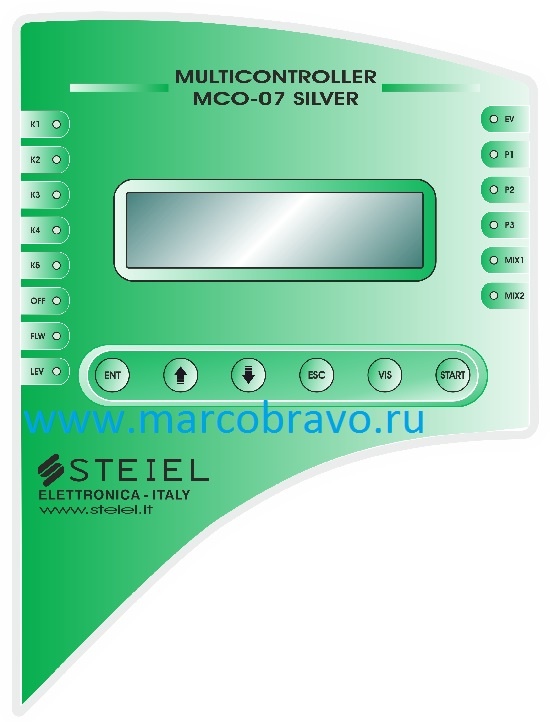

Расположение элементов управления контроллера Steiel MC014/5:
1) ENT кн. вход в режимы Программирование и Калибровка
2) кн. увеличение отображаемого значения в режиме калибровки
3) кн. уменьшение отображаемого значения в режиме калибровки
4) ESC кн. продолжение без сохранения изменений в режиме калибровки или выход из режима программирования
5) VIS кн. изменение текущей визуализации или выбор типа калибровки
6) START кн. пока показывается измерение 4. нажмите и удерживайте в течениии 5 сек. чтобы начать коломитрический цикл; установка / сброс выходов колориметра в режиме ручной тест
7) светодиоды K1…K5 — индикация статуса выходных реле (светодиод горит = контакт замкнут)
8) светодиод OFF включается и указывает на внешний запрос на выключение устройства.
Примечание: если требование выключения исходит от оперативной системы. статус индикатора не меняется
9) светодиод FLW показывает наличие потока воды в системе. выключается когда поступление воды прекращается.при этом выходы деактивируются и колориметрический цикл останавливается
10) светодиод LEV показывает уровень реагентов. выключается когда уровень достигает минимума и колориметрический цикл останавливается
11) светодиод EV показывает статус соленоидного клапана
12) светодиод P1 … P3 показывает статус реле перистальтического насоса дозирующего реагенты
13) светодиод MIX1 MIX2 показывает статус реле миксера

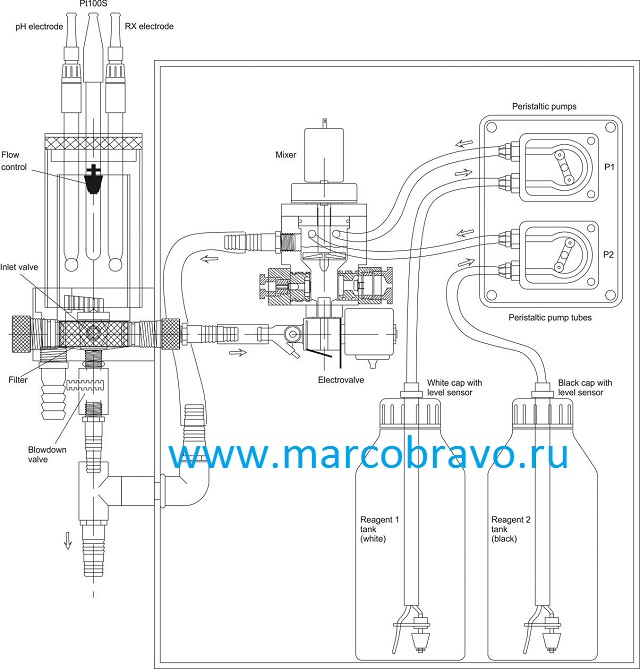

Деталировка системы измерения контроллера Steiel MC014:
| Описание | Артикул | Описание | Артикул | |
| Реагент №1 DPD1 определения свободного хлора 1л | 80090103 | Кран анализа и сброса М/F 1/4Держатель трубки 8х12 90гр. 1/4 | 3630659036305191 | |
| Реагент №2 DPD1 определения свободного хлора 1л | 80090104 | Миксер | 80509901 | |
| Реагент №3 DPD3 определения общего хлора 0.5л | 80090105 | Клапан | 54500251 | |
| Электрод pH EURO 2010-PH | 80092010 | Запасные перистальтические насосы (2 шт) | 77020025 | |
| Электрод Rx EURO 2110-Rx/Pt | 80192110 | Запасные перистальтические насосы (3 шт) | 77020026 | |
| PT100S датчик температуры | 80390001 | Трубки перистальтических насосов (0.25l/h) | 96000111 | |
| Датчик потока | 97009000 | Белая крышка реагента 1 с датчиком уровн | 96000116 | |
| Фильтрующий элемент | 70109069 | Черная крышка реагента 2 с датчиком уровня | 96000121 | |
| Вентиль. ¼”. ABS | 36306591 | Черная крышка реагента 3 с датчиком уровня | 96000122 |
Пример установки станции MC014/5:
* Альтернативное подключение линии анализа воды.
| Поз | Наименование |
| 1 | Песочный фильтр |
| 2 | Теплообменник |
| 3 | Обратный клапан д. 63 Coraplax (1310063) |
| 4 | Обратный клапан с адаптером под шланг хим.реагентов для врезки в труб. насоса-дозатора |
| 5 | Кожух напорных трубопроводов хим.реагентов изготавливается из трубной ПВХ арматуры |
| 6 | Насос-дозатор рН |
| 7 | Насос-дозатор хлора |
| 8 | Кран шаровый разъемный д. 20 Coraplax (1010020)* |
| 9 | ЭМОВЕКС жидкий хлорин 30л (35кг) |
| 10 | ЭКВИ-минус жидкий ( -минус) 30л (37кг) |
| 11 | Штанга для забора хим.реагентов с датчиком уровня жидкости для насоса-дозатора |
| 12 | Насос филтровальной системы |
| 13 | Клапан с адаптером под шланг линии измерения параметров воды (для врезки в трубопровод) |
| 14 | Автоматическая станция обработки воды Cl. pH с зондами проточном корпусе |
Описание работы фотоколориметра — вода для анализа поступает из подающего шланга через клапан в измерительную камеру. Происходит замер замутненности и калибровка «на ноль». Затем. в камеру подаются два реагента и тщательно перемешиваются. Если в воде содержатся свободный хлор. вода в измерительной камере краснеет с интенсивностью. зависящей от концентрации хлора. Фотоэлемент сканирует цвет и передает информацию на обработку в котроллер. который выдает концентрацию хлора в мг/л (ppm). Если анализ общего хлора также должен быть выполнен. цикл продолжается добавлением 3-го реагента. и происходит измерение нового цвета для получения концентрации общего хлора в мг/л(ррм). После завершения цикла клапан сбрасывает проанализированную воду для того. чтобы можно было очистить камеру измерений.
С полными ёмкостями реагентов хватает на 10000 анализов (с отбором проб каждые 10 минут). автономность составляет 100000 минут. т.е. 1667 часов. что эквивалентно 69 дням.
Ёмкость калибровочных реагентов: 1 литр для реагентов 1 и 2. 0.5 л для реагента 3. Каждый анализ использует прибл. 0.1 мл реагентов 1 и 2
