Производитель: Etatron. Италия
Модель / Артикул: Pool Guard 7 Cl/pH/T / QPA6L10338ER
Автоматическая станция обработки воды Etatron Pool Guard 7 Cl/pH/T — предназначена для частных и общественных бассейнов объёмом 2000 кубометров. поставляется собранной на химстойкой пластиковой панели (900х600х8 мм). в комплекте готовом к монтажу и запуску. Применяется для сочетаний регулирования pH/хлор
Автоматическая станция измерения. регулирования и дозирования для хлора/pH Etatron Pool Guard 7 — осуществляет дезинфекцию и водоподготовку бассейна. путем: индикации. измерения и регулирования показателя хлора на основе показаний потенциостатического датчика свободного хлора CL (органический/неорганический хлор). измерения и регулирования показателя водородного показателя (pH). измерения температуры воды в бассейне. измерение потока воды. Датчик температуры встроенный в проточную измерительную ячейку. позволяет автоматически учитывать температурную компенсацию водородного показателя рН. Станция автоматически включается по сигналу с датчика потока жидкости. при отсутствии потока система переходит в режим ожидания. Раз в год необходима замена датчика pH и замена мембраны (тип M48. арт. AME0000301) датчика хлора SONDA CL.
Pool Guard 7 управляется и контролируется с помощью плёночных кнопок и цветного ЖКИ-дисплея размером 4. меню на русском языке. Встроен выход RS232 (RS485 через адаптер – опция) для ПК
Есть два программируемых выхода ON/OFF (бесконтактное реле) для подключения насоса дозирования флокулянта или установки «шокового» хлорирования по таймеру.. например модель DLXB-MA/AD 1-15 (арт. PBX242255A)
Технические характеристики автоматической станции обработки воды Etatron Pool Guard 7 Cl/pH/T:
| Технические данные | Единицы измерения | Значение параметра |
| Напряжение питания | В±10% | 1/N/PE 230В 50Гц |
| Проток анализируемой воды | л/ч | 30-40 |
| Давление анализируемой воды. макс | бар | 1 |
| Датчик Cl потенциостатический | есть | |
| Датчик pH | есть | |
| Датчик Redox | — | |
| Датчик температуры °C | есть | |
| Датчик потока | есть | |
| Диапазон измерений уровня рН | рН | 0-14 |
| Разрешение дисплея | рН | 0.01 |
| Диапазон измерений уровня хлора | ppm | 0-2; 0-20; 0-200; 0-2000 |
| Разрешение дисплея | ppm | 0.01 |
| Диапазон измерений температуры воды Т° | °C | 0-100 |
| Разрешение дисплея | °C | 0.1 |
| Производительность дозирующих насосов pH-. хлор | л/ч | 5 и 15 |
| Противодавление всех дозирующих насосов | бар | 4 и 7 |
| Потребляемая мощность контроллера | Вт | 110 |
| Тип управления | — | стационарное/дистанционное |
| Класс защиты (дозирующих насосов) | — | IP65 |
| Температура окружающего воздуха | °C | 5÷40 |
| Температура реагента | °C | 0..+45 |
| Влажность окружающего воздуха. не более | % | 80 |
| Размеры станции | мм | 900 х 600 х 160 |
| Вес станции | кг | 14 |
Размеры станции Etatron Pool Guard 7. мм:

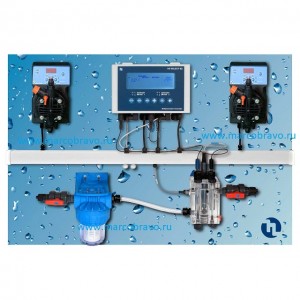

Общий вид и состав комплекта автоматической станции обработки воды Etatron Pool Guard 7:
| Поз. | Наименование | Кол. |
| 1 | Монтажная панель 600х900х10 | 1 |
| 2 | Дозирующий насос Etatron DLX-CC/M 5-7 230V (pH) арт. PLX08038V8 | 1 |
| 3 | Блок управления Etatron AG SELECT B2 арт. CXB5005101 | 1 |
| 4 | Дозирующий насос Etatron DLX-CC/M 15-4 230V (Cl) арт. PLX08231V8 | 1 |
| 5 | Датчик уровня реагента в канистре с кабелем 2 м. арт. SSO0000402 | 2 |
| 6 | Комплект (арт. KPA2010301ER): держатель датчиков Etatron (арт. SPS0001801) PH-RX-CL (FS). фильтр. краны | 1 |
| 7 | Зажимная муфта электрического кабеля + кабель (анализатор жидкости) | 1 |
| 8 | Зажимная муфта электрического кабеля + кабель (дозирующие насосы) | 1 |
| 9 | Датчик уровня Etatron PH с кабелем 0.5 м. арт. AEL0004901 | 1 |
| 10 | Датчик хлора Etatron SONDA CL. 0-2 ppm. FOC/FIC арт. RSO0001702 * или Датчик хлора Etatron SONDA CL. 0-20 ppm. FOC/FIC арт. RSO0001701 ** |
1 |
| 11 | Соединительный кабель 0.7 м. для датчика хлора SONDA CL арт. SCV0001005 | 1 |
| 12 | Датчик температуры PT100 арт. ASO0002501 | 1 |
| 13 | Шланг байпасной линии. 10х14. ПВХ. (бухта — 10 м.п.) | 1 |
| 14 | Калибровочный раствор PH 9. 55ML арт. ASZ0000301ER | 1 |
| 15 | Калибровочный раствор PH 7. 55ML арт. ASZ0000201ER | 1 |
| 16 | Переход 3/8” на шланг 10х14 | 2 |
| 17 | Шланг забора реагента. 4х6. ПВХ. 2 м.п. | 2 |
| 18 | Клапан (фильтр) забора реагента | 2 |
| 19 | Клапан впрыска реагента 3/8” | 2 |
| 20 | Шланг сброса реагента. 4х6. ПЭ. 2 м.п. | 2 |
| 21 | Дюбель + винт крепления панели на стену | 4 |
| 22 | Комплект инструкций по установке и обслуживанию | 1 |
* – Поставляется в комплекте с системой дозирования: Артикул QPA6L10338ER (0-2 ppm)
** – Поставляется в комплекте с системой дозирования: Артикул QPA6L10238ER (0-20 ppm)
Установка станции Etatron Pool Guard 7. пример:
Схема подключения Etatron Pool Guard 7. электрическая:
Для режима работы «PH PRIORITY» (приоритет работы станции дозирования по параметру РН) необходимо произвести коммутацию датчиков уровня реагентов и датчика потока. подключить их к разъему REMOTE блока управления AG SELECT-B2.
При данном варианте подключения система дозирования перейдет в режим Stand-By при наступлении любого из нижеперечисленных условий:
1) отсутствие потока измеряемой воды через измерительную ячейку (кювету)
2) отсутствия реагента регулировки рН
3) отсутствия хлор-реагента
Индикация дисплея станции Etatron Pool Guard 7:
| Поз. | Описание |
| 1 | Светодиодный индикатор точки установки 1 измерения первого параметра METER 1 (уровень pH) |
| 2 | Светодиодный индикатор точки установки 2 измерения первого параметра METER 1 (уровень pH) |
| 3 | METER — кнопка выбора/перехода между измеряемыми параметрами |
| 4 | ESC – кнопка выхода из разделов меню |
| 5 | «–» — кнопка уменьшения значения/перехода между функциями |
| 6 | «+» — кнопка увеличения значения/перехода между функциями |
| 7 | OK – кнопка сохранения и подтверждения выбора |
| 8 | Кнопка перехода между разрядами (пароль. дата. таймер и т.п.) |
| 9 | Светодиодный индикатор точки установки 2 измерения второго параметра METER 2 (уровень Cl) |
| 10 | Светодиодный индикатор точки установки 1 измерения второго параметра METER 2 (уровень Cl) |
| 11 | Жидкокристаллический дисплей 4 |
Деталировка держателя датчиков KPA2010301ER с фильтром и кранами Etatron Pool Guard 7:
| Артикул | Описание | Кол. | Поз. |
| 4031003 | ГАЙКА НИППЕЛЯ | 6 | 1 |
| 4031020 | НИППЕЛЬ D6 3/8′ -10х14 | 5 | 2 |
| 4042039 | ПРОКЛАДКА 2062 FPM 15.60X1.78 | 8 | 3 |
| 1VAV010 | КРАН ШАРОВОЙ PVC EPDM 3/8» | 2 | 4 |
| 1RAC036 | НИППЕЛЬ ПЕРЕХОДНОЙ M/M 1/2»-3/8» PVC | 1 | 5 |
| 4042040 | ПРОКЛАДКА 2081 FPM 20.35X1.78 | 1 | 6 |
| 1FLT001 | ПРОТОЧНЫЙ ФИЛЬТР С КАРТРИДЖЕМ | 1 | 7 |
| DSA0000101 | КРОHШТЕЙН КРЕПЛЕНИЯ ФИЛЬТРА (Н/СТ) | 1 | 8 |
| 4034006 | БОЛТ UNI6954 3.9X16/A2 | 4 | 9 |
| 4031008 | НИППЕЛЬ 1/2-10Х14 (PP) | 1 | 10 |
| 4003008 | ШЛАНГ ПЭ 10X14 | 0.39м | 11 |
| DPS0001801 | ЯЧЕЙКА ДАТЧИКОВ CL + P(3)+ P/S | 1 | 12 |
| ASO0000702 | ДАТЧИК ПОТОКА (2 WIRES) | 1 | 13 |
| DID0005101 | ИНДИКАТОР ПОТОКА (БОЛВАНКА D12) | 1 | 14 |
| DOR0000201 | ПРОКЛАДКА 3075 FPM 18.72X2.62 | 4 | 15 |
| DTP0005701 | ЗАГЛУШКА 1/2 | 2 | 16 |
| 1PRS005 | IN-LINE ДЕРЖАТЕЛЬ ДАТЧИКА PP 1/2′ | 3 | 17 |
| 4042044 | ПРОКЛАДКА 106 FPM 6.75X1.78 | 3 | 18 |
| DMA0005701 | РЕГУЛЯТОР ПОТОКА P1 | 1 | 19 |
| DOR0005001 | ПРОКЛАДКА 4087 FPM 21.82X3.53 | 1 | 20 |
| DOR0001101 | ПРОКЛАДКА 4100 FPM 24.99X3.53 | 3 | 21 |
| DTP0006201 | ЗАГЛУШКА (НИЖНЯЯ) | 2 | 22 |
| 4042052 | ПРОКЛАДКА 2018 FPM 4.48X1.78 | 2 | 23 |
| DMA0005401 | РУЧКА ПРОБООТБОРНИКА | 1 | 24 |
| DRA0005101 | НИППЕЛЬ ПРОБООТБОРНИКА | 1 | 25 |
| DDI0006401 | ПРОСТАВКА ДЛЯ ДАТЧИКА ХЛОРА | 1 | 26 |
| DGH0005601 | ГАЙКА ФИКСАЦИИ ДАТЧИКА ХЛОРА | 1 | 27 |
| 4034013 | БОЛТ UNI5931 M4X 35/A4-70 MARCATE A4 | 2 | 28 |
| DDI0005402 | ПРОСТАВКА PLEXIGLASS L17 | 2 | 29 |
| 1RAC020 | НИППЕЛЬ ПЕРЕХОДНОЙ PVC 3/8» | 1 | 30 |
| DOR0006701 | ПРОКЛАДКА 3021 FPM 5.23X2.62 | 8 | 31 |
| DVI0007001 | БОЛТ ПВХ UNI5923 M12X10 | 8 | 32 |
| DTU0002202 | ШЛАНГ ПВХ 10X14. БУХТА — 10 П.М. | 1 | 33 |
Деталировка держателя датчиков Etatron SPS0001801 станции Etatron Pool Guard 7:
| Поз. | Наименование | Кол-во |
| 1 | Гайка ниппеля 10х14 | 1 |
| 2 | Ручка тонкой регулировки потока | 1 |
| 3 | Заглушка (нижняя) для датчика хлора | 1 |
| 4 | Ручка пробоотборника | 1 |
| 5 | Ниппель отбора проб | 1 |
| 6 | Гайка ниппеля 10х14 | 1 |
| 7 | Кран шаровой PVC EPDM 3/8» | 1 |
| 8 | Заглушка 1/2 | 1 |
| 9 | IN-LINE держатель датчика PP 1/2 | 1 |
| 10 | Гайка фиксации датчика хлора | 1 |
| 11 | IN-LINE держатель датчика PP 1/2 | 1 |
| 12 | Заглушка 1/2 | 1 |
| 13 | Контрольная риска для индикатора потока | 1 |
| 14 | Датчик потока | 1 |
| 15 | Индикатор потока (болванка D12) |
