Description
Производитель: Meiblue / Aquacontrol / Swim-Tec. Германия
Модель: Consulting Public
Альтернативыне названия: Meiblue Professional pH/Rx/Chlor / Swim-Tec Aqua Consulting Public СL 2/ Swimtec Public CL2 Deluxe
Артикул: 4162202/ 4162202000

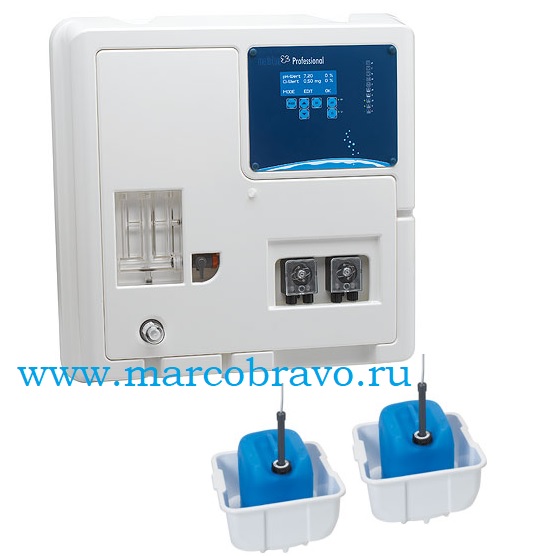

Трёхканальная станция обработки воды Consulting Public CL2 — предназначена для постоянного измерения. индикации и автоматического регулирования значения рН и содержания хлора при помощи двух датчиков: потенстатического датчика свободного хлора. датчика редокс-потенциала. Дозация происходит с помощью двух встроенных перистальтических насосов производительностью до 12 л/ч. Область применения общественные плавательные бассейны объёмом до 700 м3. Управление и индикация работы происходит с помощью 6-и плёночных кнопок и многострочным графическим ЖКИ-дисплеем с подсветкой. Индикация уровня свободного хлора. ph/Redox-потенциала и температуры воды в бассейне выводится на экране.
Это контрольно-измерительное. регулирующее и дозировочное устройство по DIN 19643. дополнительные функции:
Встроены защитные функции: задержка включения: 0 – 60 минут. Ограничение дозирования: 0 – 240 минут
Интерфейс: на русском языке. есть шина для подключения системы управления Poolvision
Калибровка: 2-точечная калибровка значения pH. настройка крутизны нарастания содержания хлора
Регулировка pH+ и pH– (ПИД). хлор (ПИД). редокс-потенциал: измерение и индикация с блокировкой дозирования хлора
Мониторинг расхода для проб воды
Автоматическая станция Consulting Professional CL2 — это прибор с микропроцессорным управлением. Он надежно защищен от влажности. электромагнитных помех и попадания пыли (класс пыле/водозащиты — IP65). Корпус станции изготовлен из ABS-пластика.
Для удобства настройки рекомендуется — Эмулятор работы датчиков pH и Redox станций Consulting. под разъём SN6
Устройство и работа автоматической станции обработки воды Consulting Public CL2:
Исходные данные вводятся в память Consulting Privat SL3 при помощи кнопок. Дозирование химических реагентов pH и хлора происходит пропорционально измеряемым величинам зондами. возможна регулировка pH+ или pH–. При этом расход возможно настроить отдельно для каждого насоса-дозатора. Также предусмотрены разъемы для подключения датчиков: уровня жидкости. температуры. потока. Предусмотрены выходы для насосов с целью увеличения производительности дозации для бассейнов большего объёма. При понижения уровня соответствующий насос-дозатор отключается и на дисплее автоматической станции появляется надпись LowLev. Сигнализатор аварии срабатывает при: потери потока жидкости. уровень жидкости минимален. проблемы дозации. неисправность зондов.
Для подключения станции Consulting к трубопроводу необходимо иметь 4 точки с внутренней резьбой: ¼ ‘’ – 2 точки; 3/8 ‘’ – 2 точки.
Технические характеристики станции обработки воды Consulting Public CL2:
| Наименование параметра | Единицы измерения | Значение параметра |
| Напряжение | В | ~220 |
| Допустимые отклонения напряжения питания от номинального значения | % | ± 5% |
| Измерение pH | 0-14 | |
| Диапазон измерения. Redox | mV | 0 – 1200 |
| Диапазон измерения. Cl | ppm | 0 – 2 |
| Измерение температуры | ºC | 0-50 |
| Потребляемая мощность | Вт | 9 |
| Класс изоляции | — | |
| Класс защиты корпуса | — | IP 65 |
| Масса автоматической станции | кг | 1.9 |
| Масса контроллера | кг | |
| Температура окружающего воздуха | ºС | от +0 до +35 |
| Температура перекачиваемой жидкости. не более | ºС | 50 |
| Влажность окружающего воздуха. не более | % | 60 |
| Температура воды. не более | ºС | 45 |
| Производительность насоса pH | л/ч | 3/6/9/12 |
| Производительность насоса хлора | л/ч | 3/6/9/12 |
| Подсоединительные размеры насосов. вход/выход | мм | 4х6 |
| Подсоединительные размеры замеров. вход/выход | мм | 6х8 |

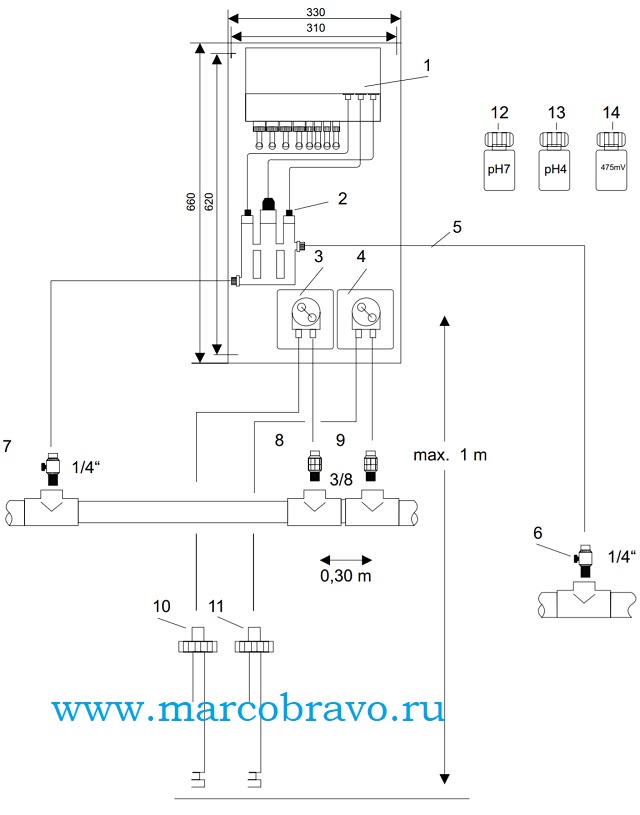

В комплектацию станции Consulting Public CL2 входит. выбор запасных частей:
1. Контрольно-измерительное. регулирующее и дозировочное устройство Meiblue Deluxe Professional
2. Измерительная ячейка pH/Redox/CL
3.Насос-дозатор PH производительностью по 3-12 л/ч
4. Насос-дозатор хлора производительностью по 3-2 л/ч
5. Шланг PE 6х8мм с кранами для забора проб 10 метров (Подключение после теплообменника)
6. Клапан-адаптер 1/4 шланга возврата пробы воды (Подключение после теплообменника)
7. Клапан-адаптер 1/4 шланга забора пробы воды (Подключение до теплообменника)
8. Клапан подачи РН (Подключение после теплообменника) Шланг 4х6мм PTFE или PE для дозации реагентов 2.5 метра
9. Клапан подачи ХЛОРА . от точки РН на расстоянии 30см (Подключение после теплообменника) Шланг 4х6мм PTFE или PE для дозации реагентов 2.5 метра
10-11. Штанги забора хим. реагентов с датчиками уровня. 2шт
Зонд pH с кабелем (разъём SN6)
Зонд Redox с кабелем (разъём SN6)
12. Калибровочные жидкости pH 7
13. Калибровочные жидкости pH 4
14. Калибровочные жидкости Redox 475 mV
Датчик температуры
Датчик Cl (CLE 3 mA 2 ppm) для станций Consulting Public
Датчик температуры станции Consulting Private SL 3 рН/O2
Датчик потока станции Consulting PUBLIC
Фильтр воды станций Consulting PUBLIC. под один датчик
Установка станции Consulting Public CL2:
