Производитель: Steiel. Италия
Модель/Артикул: PNL EF162-EF163/M370121003939
Автоматическая станция обработки воды Steiel PNL EF162-EF163 — предназначена для регуляции и поддержания содержания pH и хлора частных и общественных бассейнов объёмом до 800 кубометров (опционально меньших объёмов). Комплект состоит из двух цифровых мембранных (PTFE) насосов дозаторов EF162 и EF163. установленных на единой платформе и подключенных к амперометрической ячейке CLE12/CL.
Автоматическая станция обработки воды Steiel PNL EF162-EF163 — осуществляет водоподготовку бассейна путем: дозирования хлора; измерения и регулирования показателя хлора; измерения и регулирования показателя водородного показателя (pH); измерение потока. Оба насоса оборудованы многоязыковым графическим TFT-дисплеем (2 строки по 8 символов) подсветкой и энергонезависимой памятью. встроен контроль уровня реагента. Насосы могут работать в режиме ON/OFF или пропорциональном режиме. с компенсацией изменения напряжения питания. Управление осуществляется с помощью кнопочного джойстика или внешних устройств (RS232 или аналог 4-20мА). Встроенные часы питаются от батареи типа LR44.
Технические характеристики автоматической станции обработки воды Steiel PNL EF162-EF163:
| Технические данные | Единицы измерения | Значение параметра |
| Напряжение питания | В | 115 или 220 |
| Производительность насосов при 2 bar | л/час | 10 |
| Высота всасывания | метр. | 1.5 |
| Подсоединение трубок насосов | мм | 4х6 |
| Подсоединение трубок ячейки | мм | 8х12 |
| Рекомендуемый объём бассейна | м3 | 800 |
| Потребляемая мощность станции | Вт | 55 |
| Тип управления | — | стационарное/дистанционное |
| Класс защиты корпуса | — | IP65 |
| Температура окружающего воздуха | °C | -10…+40 |
| Тип разъёмов датчиков | BNC | |
| Температура реагента | °C | 0..+50 |
| Влажность окружающего воздуха. не более | % | 0-95 |
| Габариты станции | мм | 500х500 |
| Вес станции | кг | 12 |
Диапазоны измерения. контролируемых характеристик Steiel PNL EF162-EF163:
| Точность дозирования | +5% ; -10% | |
| Точность замера | +/- 3% | |
| Измеряемый параметр | Диапазон измерения | Единица измерения |
| pH | 0…14 | pH |
| Cl | 0.01…5 | мг/л |
Производительность насосов станции обработки воды Steiel PNL EF162-EF163:
Общий вид и состав комплекта автоматической станции обработки воды Steiel PNL EF162-EF163:
1) EF162 насос-дозатор со встроенным рН-метром
2) EF163 насос-дозатор со встроенным контроллером остаточного хлора
3) рН-электрод EURO 2221-PH с кабелем 2.5 м
4) CLE12/CL.амперометрическая ячейка для измерения концентрации остаточного хлора в комплекте с датчиком потока и регулятором расхода
5) Сетчатый фильтр (сетка с ячейками 50 мкм)
6) рН буферные растворы (pH 4 и pH 7; 90 мл каждого)
7) Комплект из 60-ти стеклянных шариков для амперометрической ячейки
8) 2 комплекта стандартных аксессуаров для насоса. в том числе: трубки всасывания и прокачки из ПВХ (2+2 м). напорная полужесткая PE трубка (2 м). всасывающий фильтр и инжектор впрыска
9) Монтажный комплект (набор B). в том числе 2 клапана М / Ж ½ . 2 фитинга в комплекте с кольцевой гайкой ½. 8×12 ПВХ трубка (5 м)
10) Винты и дюбели для настенного монтажа панели
11) Техническое руководство
Пример установки станции Steiel PNL EF162-EF163:
* Альтернативное подключение линии анализа воды.
| Поз | Наименование |
| 1 | Песочный фильтр |
| 2 | Теплообменник |
| 3 | Обратный клапан д. 63 Coraplax (1310063) |
| 4 | Обратный клапан с адаптером под шланг хим.реагентов для врезки в труб. насоса-дозатора |
| 5 | Кожух напорных трубопроводов хим.реагентов изготавливается из трубной ПВХ арматуры |
| 6 | Насос-дозатор рН |
| 7 | Насос-дозатор хлора |
| 8 | Кран шаровый разъемный д. 20 Coraplax (1010020)* |
| 9 | ЭМОВЕКС жидкий хлорин 30л (35кг) |
| 10 | ЭКВИ-минус жидкий ( -минус) 30л (37кг) |
| 11 | Штанга для забора хим.реагентов с датчиком уровня жидкости для насоса-дозатора |
| 12 | Насос филтровальной системы |
| 13 | Клапан с адаптером под шланг линии измерения параметров воды (для врезки в трубопровод) |
| 14 | Автоматическая станция обработки воды Cl. pH с зондами проточном корпусе |

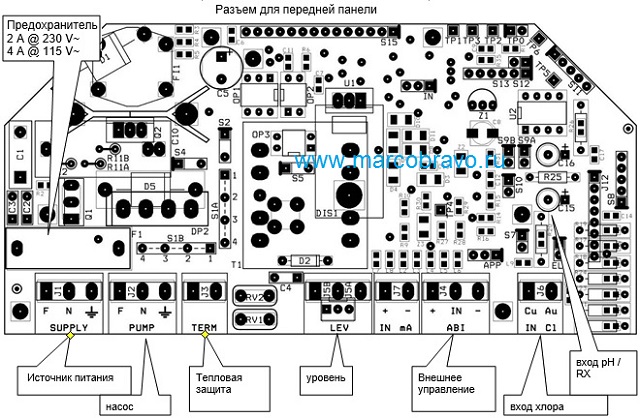

Назначение разъёмов станции Steiel PNL EF162-EF163:
